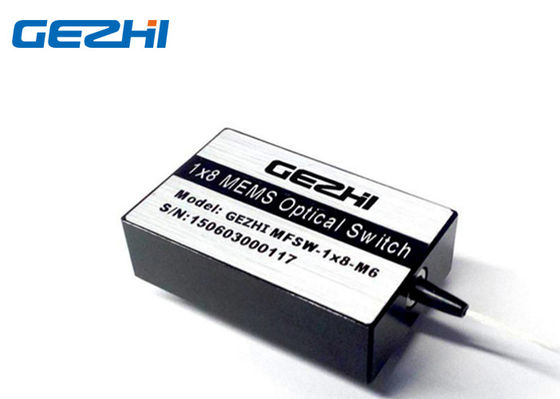

La mini 1x8 1550nm MEMS fibra ottica di multi Manica commuta

Name: La mini 1x8 1550nm MEMS fibra ottica di multi Manica commuta
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-MMS-1x8
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ISO9001

Nome di prodotto:

Interruttore ottico MEMS

Manica:

1x8

Lunghezza d'onda:

1310&1550nm

Controlli il tipo:

TTL / I2C o TTL / RS232

Connettore:

LC/UPC

Applicazione:

Reti di DWDM

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

60000pcs al mese

Evidenziare:

commutatore ottico di 1550nm MEMS

Opto commutatore meccanico di MEMS

opto commutatore meccanico 1x8

Descrizione del prodotto

La mini fibra ottica di 1x8 MEMS commuta il commutatore ottico dei sistemi Micro-Elettrotipia-meccanici

I commutatori a fibra ottica di GEZHI 1x8 usano il chip dei sistemi (MEMS) dell'Micro-elettrotipia-Mechnaical. Questo Manica di offerta del commutatore ottico multi fino a 24port. con tempo veloce di commutazione, caratteristiche di alta qualità. Questi commutatori tutto ottici sono bidirezionali e possono essere utilizzati la direzione in 1xN o in Nx1.

Caratteristiche

Piccolo pacchetto

Base su tecnologia di MEMS
Alta stabilità, alta affidabilità

Non chiusura
senza a resina epossidica sul percorso ottico

Applicazioni

Reti di DWDM
Monitor di Manica
R & S in laboratorio
OADM configurabile

Specificazione

Parametri	Unità	GZ-FSW-MEMS-1×N (N≤24)
Lunghezza d'onda	nanometro	MP	Millimetro
Lunghezza d'onda	nanometro	1310±20 o 1550±20 o 1625±20	850±20 o 1310±20 o 1550±2
Verifichi la lunghezza d'onda	nanometro	1310 / 1550/1625	850 / 1310/1550
Inserzione Loss1, 2	dB	1,0 (TIPO) 1,2 (MAX) N≤16 1,2 (TIPO) 1,8 (MAX) N≤24	0,8 (TIPO) 1,0 (MAX) N≤8 1,0 (TIPO) 1,5 (MAX) N≤12
Loss1,2 di ritorno	dB	≥40	≥25
Crosstalk1	dB	≥50	≥30
WDL	dB	≤0.3
PDL	dB	≤0.15
Ripetibilità	dB	≤±0.05
Alimentazione elettrica	V	5~12
Durevolezza	Cicli	≥109
Commuti il tempo	spettrografia di massa	≤20
Potere della trasmissione	Mw	≤500
Temperatura di funzionamento	℃	-5~+70
Temperatura di stoccaggio	℃	-40~+85
Dimensione	millimetro	(Scriva A a macchina) 39,1 (L) x 24,7 (W) x 11 (H) ±0.2
Dimensione	millimetro	(Tipo B) 65 (L) x 24,7 (W) x 11 (H) ±0.2
Nota: 1. All'interno della temperatura di funzionamento e del CONTENTINO. 2. A parte i connettori.

Assegnazione di Pin

MS1

Pin	Nome	Descrizione	Ingresso/uscita	specificazione	Unità
1	NC	Non collegato
2	VCC	Alimentazione elettrica	IN	5~12	VCC
3	/STROBE	Segnale dello stroboscopio, attivo di caduta del bordo	IN	TTL
4	Terra	Terra	IN
5	D0	Input Data0	IN	TTL
6	D1	Input Data1	IN	TTL
7	D2	Input Data2	IN	TTL
8	NC	Non collegato
9	TXD	RS232 trasmettono	FUORI	TTL
10	RXD	RS232 ricevono	IN	TTL
11	Terra	Terra	IN
12	NC	Non collegato
13	D3	Input Data3	IN	TTL
14	/RESET	Risistemazione dell'hardware, attivo basso di logica	IN	TTL

MS2

Pin	Nome	Descrizione	Ingresso/uscita	specificazione	Unità
1	NC	Non collegato
2	VCC	Alimentazione elettrica	IN	5~12	VCC
3	NC	Non collegato
4	Terra	Terra	IN
5	A0	IndirizzoA0di I²C	IN	TTL
6	SDA	I²datidiC	IN/OUT	TTL
7	SCL	Orologio^di I²C	IN	TTL
8	NC	Non collegato
9	NC	Non collegato
10	NC	Non collegato
11	Terra	Terra	IN
12	NC	Non collegato
13	A1	IndirizzoA1di I²C	IN	TTL
14	/RESET	Risistemazione dell'hardware, attivo basso di logica	IN	TTL

Informazioni di ordine

GZ-MMS-1x8-x-x-xx-xx-x

Modo

Manica

Lunghezza d'onda

Tipo della fibra

Lunghezza della fibra

Connettore

Controlli il tipo

MMS=Mini

Commutatore di MEMS

1xN

Specifichi la N, dove N≤24

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

05=0.5M

10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
