| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM1x4PM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | circa 10 giorni lavorativi |
| Payment Terms: | T/T, Western Union |

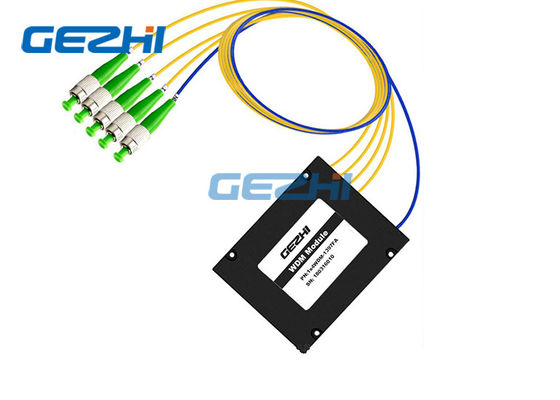

polarizzazione 1x4 che mantiene il connettore del modulo FC/APC di WDM del filtro da PM
La serie di mantenimento di WDM del filtro da polarizzazione fornisce il Wavelength Division Multiplexing mentre mantiene la polarizzazione del segnale. Il modulo di PM FWDM è basato sulla tecnologia in condizioni ambientali stabile dei filtri dal film sottile, con FC/APC pigtailed la lunghezza d'onda 1379/1397/1550/1626nm o la lunghezza d'onda su misura.
La polarizzazione 1x4 che mantiene il connettore del modulo FC/APC di WDM di PM Fliter è caratterizzata con perdita di inserzione bassa, l'alto rapporto dell'estinzione e l'alta attenuazione di riflessione. Sono un modulo ideale per i sistemi di rete ad alta velocità di WDM. Questo il modulo è stato utilizzato estesamente in EDFAs e nei laser della fibra.
Caratteristiche
Mantenimento di polarizzazione
Perdita di inserzione bassa
Percorso ottico senza a resina epossidica
Alte stabilità ed affidabilità
Lunghezza d'onda su misura
Applicazioni
Rete di WDM
EDFAs
Telecomunicazione
Laser della fibra
Specificazione
| Parametro | WDM del filtro da 1x4 PM | |
| Lunghezza d'onda di funzionamento (nanometro) | 1379/1397/1550/1626nm | |
| porto 1397nm | 1383.5-1398.5nm | |
| porto 1550nm | 1550+/-7.5nm | |
| porto 1626nm | 1600~1670nm | |
| porto 1379nm | 1260~1580 except1383.5-1398.5nm e 1550+/-7.5nm | |
| Tipo della fibra | Fibra di PM | |
| L'IL (dB) | <1> | |
| Isolamento (dB) | A canale adiacente | 30 |
| Manica Non adiacente | 40 | |
| PDL (dB) | 0,2 | |
| PMD (ps) | 0,1 | |
| Attenuazione di riflessione (dB) | 45 | |
| Direzionalità (dB) | 50 | |
| Potere ottico massimo (Mw) | 500 | |
| Temperatura di funzionamento (℃) | -5~+70 | |
| Temperatura di stoccaggio (℃) | -40~85 | |
| Connettore | FC/APC | |
| Pacchetto della SCATOLA (millimetri) | Contenitore di ABS | |
procedura in sequenza di WDM del filtro da 1x4 PM
polarizzazione 1x4 che mantiene il connettore del modulo FC/APC di WDM di PM Fliter
Facendo uso di Panda Fiber
|
|
