| Brand Name: | GEZHI or OEM |
| Numero di modello: | CWDM8CH47A |
| Moq: | 1 pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

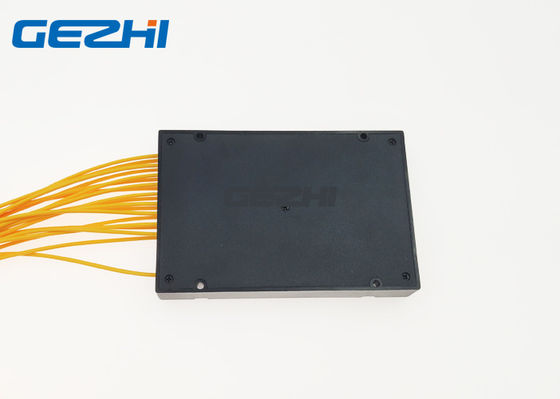

Otto moduli ottici del mux e del demux del canale CWDM del ‐
Le ottica passive CWDM sono destinate per multiplexare 8 delle lunghezze d'onda ottiche di griglia del ‐ del ITU di CWDM, con la singola gamma di lunghezze d'onda
dal 1470 al 1610 nanometro e gioco di 20 nanometro fra i canali. Inoltre hanno un porto preciso di EXP per spiegamento futuro dei filtri ottici per accomodare l'aggiunta delle lunghezze d'onda del ITU di DWDM.
Questi moduli di CWDM sono a disposizione in singolo mux/demux e pacchetti doppi del modulo di mux/demux per facilitare la singola fibra e gli spiegamenti doppi della fibra.
Caratteristiche
- Perdita di inserzione bassa
- Ampia banda di passaggio
- Alto isolamento del canale
- Buona uniformità e perdita di inserzione bassa
- Perdita dipendente di polarizzazione bassa
- Stabilità ambientale eccellente
- Alte affidabilità e stabilità
Applicazioni
Rete di WDM
Linea monitoraggio
Amplificatore ottico della fibra
Rete di Access
Telecomunicazione
Otto moduli ottici del mux e del demux del canale CWDM del ‐
Specificazione
| Parametro | 8CH Mux o Demux | |
| Lunghezza d'onda concentrare (nanometro) | ITU, ITU+1 | |
| Passband (nanometro) | ITU±6.5 | |
| Lunghezza d'onda di funzionamento (nanometro) | 1470~1610nm + UPG | |
| Spazio di Manica (nanometro) | 20 | |
| Tipo della fibra | SMF-28e o il cliente ha specificato | |
| L'IL (dB) | <2> | |
| Isolamento (dB) | A canale adiacente | 30 |
| Manica Non adiacente | 45 | |
| PDL (dB) | 0,2 | |
| PMD (ps) | 0,1 | |
| Attenuazione di riflessione (dB) | 45 | |
| Direzionalità (dB) | 50 | |
| Potere ottico massimo (Mw) | 500 | |
| Temperatura di funzionamento (℃) | -20~+70 | |
| Temperatura di stoccaggio (℃) | -40~85 | |
| Connettore | LC/UPC | |
| Pacchetto della SCATOLA (millimetri) | Contenitore 100x80x10 di ABS | |
Nota: 1. la personalizzazione è disponibile.
2. la specificazione forse è cambiato senza preavviso.
Otto moduli ottici del mux e del demux del canale CWDM del ‐
Filtri la procedura in sequenza
Otto moduli ottici del mux e del demux del canale CWDM del ‐
Soluzione
Vantaggi di CWDM Mux Demux
1. Adotti l'acciaio inossidabile ad alta resistenza, prova di spruzzo del sale del passaggio
2. Il centro del puntale è di meno che 0.2um
3. Adotti la nuova materia prima di 100%, conformità di ROHS
4. Perdita di inserzione bassa
5. Progettazione compatta bassa di PDL
6. Buona uniformità di Manica--Manica
7. Ampia lunghezza d'onda di funzionamento: dal 1260 nanometro a 1650nm
8. Ampia temperatura di funzionamento: da -40℃ a 85℃
|
|
