| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x18-CWDM-S |
| Moq: | 1 pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni lavorativi |
| Payment Terms: | T/T, Western Union |
Modulo 1270~1610nm BIDI con poche perdite CWDM di 18CH CWDM Mux Demux
GEZHI 18CH BIDI con poche perdite CWDM basato su tecnologia di sottili pellicole dielettrica del filtro che ha progettato per integrazione nelle reti della metropolitana e di accesso basso. GEZHI 18CH CWDM è un multiplexor ottico che può multiplexare fino a 18 fonti di CWDM su una singola fibra ottica con soltanto perdita di inserzione di collegamento 3.5dB. Il suo pacchetto dal contenitore di ABS di 120*80*18mm con 900um il tubo sciolto, 1meter, connettore di COM-SC/UPC, l'altra uscita con il connettore di LC/UPC. Il filtro da 18CH CWDM ha alto isolamento del canale e può quindi essere utilizzato in un sistema bidirezionale. Il modulo può essere utilizzato come un multiplexor o demoltiplicatore ed utilizza una singola scanalatura in una struttura o può essere utilizzato, autonomo, in una N-scatola.
Caratteristiche
- Buona uniformità e perdita di inserzione bassa
- Perdita dipendente di polarizzazione bassa
- Stabilità ambientale eccellente
Applicazioni
Specificazione
|
Parametro |
Unità |
18CH CWDM | ||
| Mux | Demux | |||
| Lunghezza d'onda di Manica | nanometro |
1270~1610nm |
||
|
Lunghezza d'onda concentrare |
nanometro | ±0.5 | ||
| Gioco di Manica | nanometro | 20 | ||
|
Passband di Manica |
nanometro | >14 | ||
| Max Insertion Loss | dB | <5>.5 o<3> | <5> | |
| Ondulazione di Manica | dB | 0,3 | ||
|
Isolamento |
Adiacente | dB | >30 | |
| Non adiacente | dB | >40 | ||
|
Temperatura di perdita di inerzia |
dB/℃ |
<0> |
||
|
Temperatura di lunghezza d'onda |
nanometro ℃ |
<0> | ||
|
Dipendente di polarizzazione |
dB | <0> | ||
|
Modo di polarizzazione |
dB | <0> | ||
| Direzionalità | dB | >50 | ||
| Attenuazione di riflessione | dB | >45 | ||
| Trattamento massimo di potere | Mw | 300 | ||
| Temperatura di Opterating | ℃ | -5~+75 | ||
| Temperatura di stoccaggio | ℃ | -40~85 | ||
| Dimensione del pacchetto | millimetro | L120x80x18 | ||
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Informazioni di ordinazione
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Numero dei canali | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore introdotto |
Uscita connettore |
|||||||
| CWDM | 01=1Channel Manica 02=2 Manica 03=3 Manica 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimetro 1=142x102x14.5 millimetro Scatola 2=LGX 3=19 scaffale del ″ 1U X=Others |
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filtri la procedura in sequenza
Pacchetto di 18CH BIDI CWDM

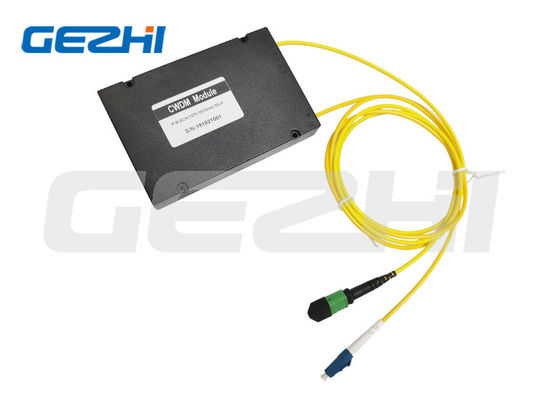

Modulo di 18CH BIDI CWDM
|
|
