| Brand Name: | GEZHI or OEM |
| Numero di modello: | CWDM16CHMA |
| Moq: | 1pcs |
| prezzo: | Get Latest Price |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Paypal, Western Union |

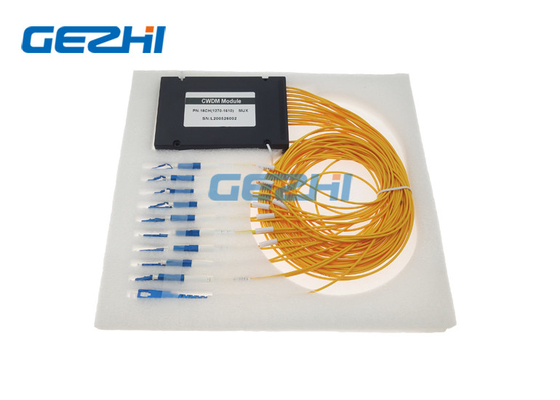

Multiplexor di divisione di 16CH Wave
La tecnologia grezza di multiplazione di divisione dell'onda di GEZHI 16CH (CWDM) è stata sviluppata come modo aumentare la capacità di larghezza di banda di cablaggio a fibra ottica di dati. CWDM multiplexa i segnali portanti multipli in una singola fibra ottica usando le lunghezze d'onda differenti di luce per portare ogni singolo segnale. La lunghezza d'onda del multiplexor di divisione di 16CH Wave è 1260~1620nm per la scelta su ordinazione. Sua anche può essere aggiungere il porto del monitor ed il porto grigio 1310nm come requisito.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione del multiplexor di divisione di 16CH Wave
Specifiche
| Parametro | 4 Manica | 8 Manica | 18 Manica | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda di Manica (nanometro) | 1270~1610 | ||||||
| Accuratezza concentrare di lunghezza d'onda (nanometro) | ±0.5 | ||||||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (larghezza di banda di @-0.5dB (nanometro) | >13 | ||||||
| Perdita di inserzione (dB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| Uniformità di Manica (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulazione di Manica (dB) | 0,3 | ||||||
| Isolamento (dB) | Adiacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Non adiacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilità di temperatura di perdita di inerzia (dB/°C) | <0> | ||||||
| Spostamento di temperatura di lunghezza d'onda (nm/°C) | <0> | ||||||
| Perdita dipendente di polarizzazione (dB) | <0> | ||||||
| Dispersione di modo di polarizzazione | <0> | ||||||
| Direzionalità (dB) | >50 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 300 | ||||||
| Temperatura di Opterating (°C) | -5~+75 | ||||||
| Temperatura di stoccaggio (°C) | -40~85 | ||||||
| Dimensione del pacchetto (millimetri) | L100 x W80 x H10 o L140xW115xH18 | ||||||
| CWDM | Gioco di Manica | Numero dei canali | Configurazione | primo Manica | Tipo della fibra | Lunghezza della fibra | Connettore di In/Out |
| Griglia di C=CWDM | Manica 04=4 Manica 08=8 Manica 16=16 Manica 18=18 Manica di N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo sciolto 2=900um cavo di 3=2mm cavo di 4=3mm |
1=1m 2=2m S=Specify
|
0=None FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
