| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-8CH CWDM |
| Moq: | 1 |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |

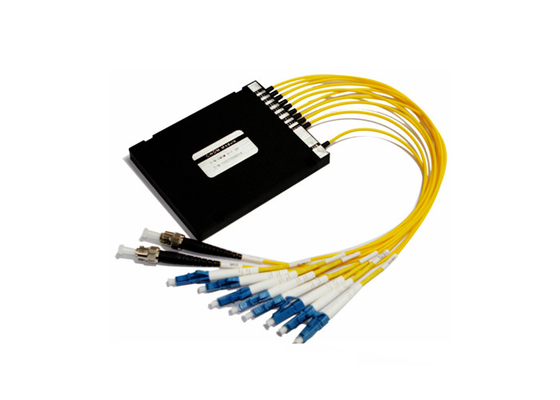

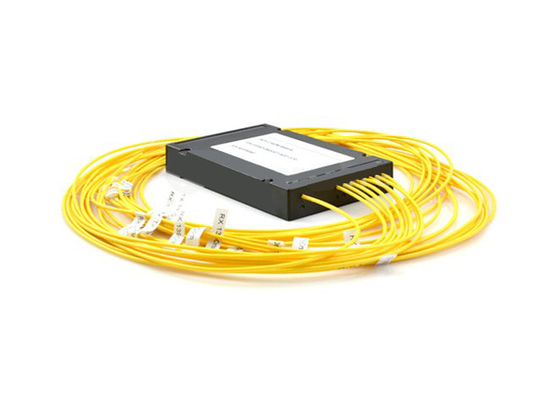

8 modulo 1470~161nm LC di Manica CWDM Mux Demux per il sistema ottico della rete di trasporto
La fotonica di GEZHI offre una gamma completa di CWDM Mux-Demux ed ottico aggiunga le unità del multiplexor di goccia (OADM) per essere adatte a tutte le applicazioni e soluzioni di rete di generi. Alcuni i più comuni sono: Gigabit & Ethernet 10G, SDH/SONET, BANCOMAT, ESCON, Manica della fibra, FTTx e CATV.
Fibra di lunghezza d'onda del 8Channel delle fotoniche di GEZHI la singola di divisione del connettore grezzo del multiplexor (CWDM Mux/Demux) 1470~1610nm LC nel sistema ottico della rete del trasporto utilizza la tecnologia sottile dell'emulsione e la progettazione privata imballaggio dell'ottica di legame del metallo di non cambiamento continuo di micro. Fornisce la perdita di inserzione bassa, l'alto isolamento del canale, l'ampia banda di passaggio, la sensibilità di bassa temperatura ed il percorso ottico libero a resina epossidica. I nostri prodotti di CWDM Mux Demux forniscono fino a canale 16 il canale o persino 18 che multiplexa su una singola fibra.

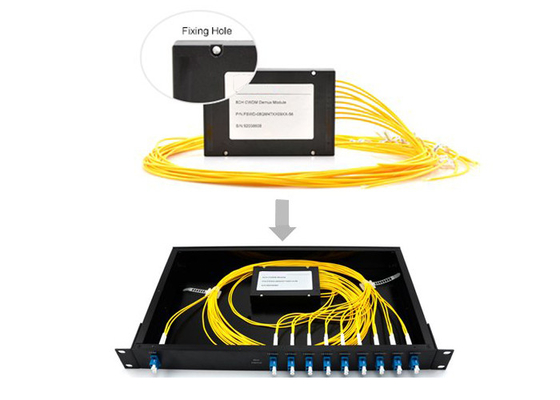

la perdita di inserzione bassa è necessaria nelle reti di WDM, noi può anche aggiungere «salta la componente» in un modulo di CWDM Mux/Demux per ridurre l'IL come opzione. Il tipo standard del pacchetto di CWDM Mux/Demux include: Pacchetto del contenitore di ABS, pakcage di LGX e 19" 1U rackmount.
Caratteristiche:
Applicazione
Specificazione:
| Parametro | 4 Manica | 8 Manica | 16 Manica | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda di Manica (nanometro) | 1270~1610 | ||||||
| Accuratezza concentrare di lunghezza d'onda (nanometro) | ±0.5 | ||||||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (larghezza di banda di @-0.5dB (nanometro) | >13 | ||||||
| Perdita di inserzione (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Uniformità di Manica (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulazione di Manica (dB) | 0,3 | ||||||
| Isolamento (dB) | Adiacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Non adiacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilità di temperatura di perdita di inerzia (dB/℃) | <0> | ||||||
| Spostamento di temperatura di lunghezza d'onda (nm/℃) | <0> | ||||||
| Perdita dipendente di polarizzazione (dB) | <0> | ||||||
| Dispersione di modo di polarizzazione | <0> | ||||||
| Direzionalità (dB) | >50 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 300 | ||||||
| Temperatura di Opterating (℃) | -5~+75 | ||||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||||
| Dimensione del pacchetto (millimetri) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
La specificazione può cambiare senza preavviso.
Sopra la specificazione è per il dispositivo senza connettore.
Informazioni di ordinazione
| CWDM | XX | X | XX | X | X | XX |
| Numero dei canali |
Confi - guration |
primo Manica | Tipo della fibra | Lunghezza della fibra | Connettore di In/Out | |
|
Manica 04=4 Manica 08=8 Manica 16=16 Manica 18=18 Manica di N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

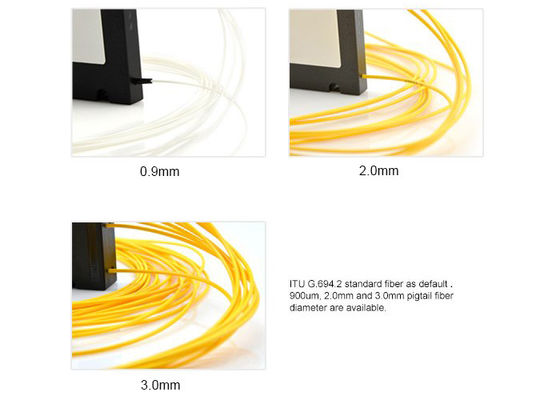

fibra 1=Bare tubo sciolto 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
Sistema di passivo di CWDM Mux Demux con il ricetrasmettitore attivo di CWDM SFP
|
|
