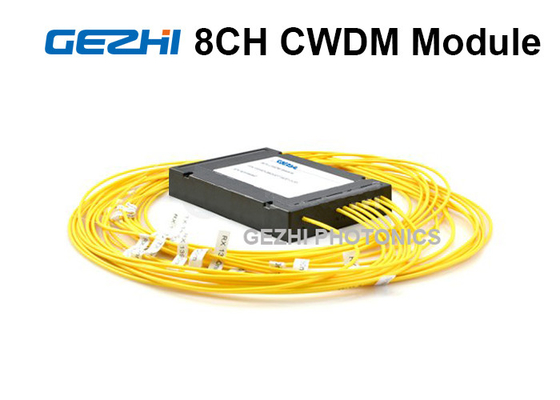

8 modulo semplice 1270 della fibra CWDM dei canali - 1610nm per l'amplificatore ottico della fibra

CWDM semplice MUX

Lavoro del multiplexor di GEZHI (MUX) con il demoltiplicatore (DEMUX) dall'altro lato per la singola trasmissione dei dati direzionale oltre una fibra.



Il modulo di fotonica 8CH CWDM Mux/Demux di GEZHI è una tecnologia passiva, tiene conto tutto il protocollo essere trasportato sopra il collegamento, finchè è ad una lunghezza d'onda specifica (cioè il T1 sopra fibra a 1570nm ha trasportato accanto ad Ethernet 10Gbps a 1590nm). Ciò tiene conto il margine di sicurezza a lungo termine dell'infrastruttura della rete perché i multiplexor rifrangono semplicemente la luce a tutta la velocità della rete, indipendentemente dal protocollo che è spiegato.

La fotonica di GEZHI fornisce una cartella completa di CWDM Mux Demux ed ottico aggiunga le unità del multiplexor di goccia (OADM) per essere adatte a tutte le applicazioni come: Gigabit & Ethernet 10G, SDH/SONET, BANCOMAT, ESCON, Manica della fibra, FTTx e CATV. E forniamo le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente.





Un porto comune:

• Connettori di LC, dello Sc, della st e di FC disponibili.

Porto standard 1310nm di B:

• Permette un segnale dell'eredità 1310nm passare. Cioè, può portare l'ottica della LR, l'ottica ecc. di LX.
• Connettori di LC, dello Sc, della st e di FC disponibili.

Porto standard 1550nm di C:

• Permette un segnale dell'eredità 1550nm passare. Cioè, può portare l'ottica di ER, l'ottica dello ZR, l'ottica di LX, l'ottica ecc. di ZX.
• Connettori di LC, dello Sc, della st e di FC disponibili.

Porto di D Mux/Demux per le lunghezze d'onda specifiche:

• Connettori di LC, dello Sc, della st e di FC disponibili.
• Soddisfacente rispetto alla norma del ITU G.657A1 come difetto.

Porto preciso di E:

• Permette alla procedura in sequenza di due moduli di CWDM mux/demux, raddoppiante la capacità di canale sul collegamento comune della fibra.
• L'isolamento di Manica è 15dB come difetto, 16dB ~40dB disponibile a richiesta.
• Connettori di LC, dello Sc, della st e di FC disponibili.

Porto del monitor di F:

• Collega i dispositivi di sorveglianza/di misura, quali i misuratori di potenza o gli analizzatori di rete, alle uscite del modulo.
• Quando il monitoraggio finito, stacca gli strumenti e la rete è lasciato indisturbata.
• Connettori di LC, dello Sc, della st e di FC disponibili.
• La percentuale del rubinetto è 5% come difetto, 1%, 2%, 3%, o 10% disponibile a richiesta.

La disposizione reale dipende dal tipo scelto del connettore come pure da altri fattori. Tuttavia, lo schema principale resta il sameWe per fornire le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente quando usando con 1310nm l'eredità SDH/SONET, lunghezze d'onda di CWDM 1270, 1290, 1310, 1330 e 1350nm non dovrebbero essere usati. Nel usando con 1550nm l'eredità SDN/SONET, lunghezze d'onda di CWDM 1510, 1530, 1550, 1570 e 1590nm non dovrebbero essere usati.
