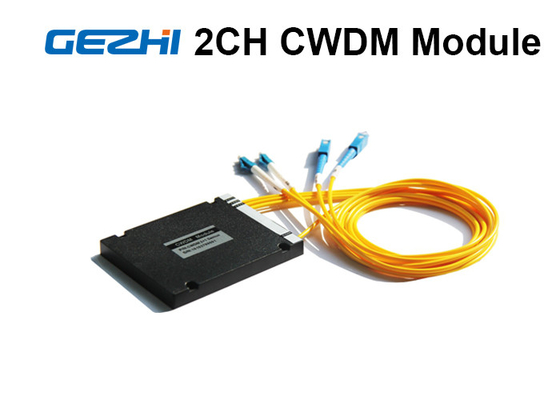

Modulo di Pigtailed di 2 dei canali di Acess ABS della rete CWDM Mux Demux

Name: Modulo di Pigtailed di 2 dei canali di Acess ABS della rete CWDM Mux Demux
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Modulo di GZ-2CH CWDM
Price: 399.98 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Modulo di GZ-2CH CWDM
Moq:	1
prezzo:	Get Latest Price
Delivery Time:	giorni 2~7working

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE/FCC/RoHS/TUV/UL

Nome di prodotto:

Separatore di CWDM

Numero di Manica:

2 canali

Lunghezza d'onda:

1270~1610nm disponibile

Connettore:

LC/SC/FC/ST (PC o APC)

Tipo della fibra:

Simplex

Lunghezza della fibra:

Rete di Acess

Imballaggi particolari:

1pcs in una schiuma con il contenitore di carta

Capacità di alimentazione:

80000Channel al mese

Evidenziare:

2 canali CWDM Mux Demux

Modulo CWDM Mux Demux dell'ABS

Modulo della rete CWDM di Acess

Descrizione del prodotto

Modulo di Pigtailed di 2 dei canali di Acess ABS della rete CWDM Mux Demux

La fotonica CWDM (divisione grezza che multiplexa) MUX/DEMUX (multiplexor/demoltiplicatore) di GEZHI di Wave è una soluzione flessibile e a basso costo che permette all'espansione della capacità attuale della fibra. Lunghezze d'onda di sostegno ITU-T G694.2 CWDM dei moduli di fotonica CWDM MUX/DEMUX di GEZHI fra 1270 nanometro a 1610 nanometro in 20 incrementi di nanometro.

Accettano tutto il tasso di dati e qualunque protocollo relativo a tutto il porto fino a 10 Gpbs, anche 40 GBP e 100 GBP. Il CWDM MUX & DEMUX sopra fibra semplice è capace di venuta fino a 18 segnali ottici in una singola fibra e sostiene una vasta gamma di architetture, varianti dai collegamenti punto a punto evolutivi a due anelli protetti della fibra. Offriamo una cartella completa del modulo di CWDM Mux Demux sopra fibra doppia o la fibra semplice, con i tipi del pacchetto di cassetta di plastica del modulo dell'ABS, di 19" contenitore montabile di scaffale o di LGX mercato-standard che imballano, canali su ordinazione di lunghezza d'onda è disponibile.

Dettagli dell'oggetto:

2 mux dei canali CWDM
Il porto di COM è semplice
Modulo pigtailed ABS
È fornito dei porti di configurazione come il monitor, porto preciso secondo la scelta del cliente (vedi le opzioni)
Il pannello frontale è fornito di adattatori secondo la scelta del cliente (vedi le opzioni)
Passivo, nessuna energia elettrica richiesta. (MTBF CA 500 anni)
Perdita di inserzione bassa
Semplice installare, non richiede configurazione o manutenzione
Istallazione industriale di iso 9001

Specificazione:

Parametro		4 Manica		8 Manica		16 Manica
		Mux	Demux	Mux	Demux	Mux	Demux
Lunghezza d'onda di Manica (nanometro)		1270~1610
Accuratezza concentrare di lunghezza d'onda (nanometro)		±0.5
Gioco di Manica (nanometro)		20
Passband di Manica (larghezza di banda di @-0.5dB (nanometro)		>13
Perdita di inserzione (dB)		≤1.6		≤2.5		≤4.5
Uniformità di Manica (dB)		≤0.6		≤1.0		≤1.5
Ondulazione di Manica (dB)		0,3
Isolamento (dB)	Adiacente	N/A	>30	N/A	>30	N/A	>30
	Non adiacente	N/A	>40	N/A	>40	N/A	>40
Sensibilità di temperatura di perdita di inerzia (dB/℃)		<0>
Spostamento di temperatura di lunghezza d'onda (nm/℃)		<0>
Perdita dipendente di polarizzazione (dB)		<0>
Dispersione di modo di polarizzazione		<0>
Direzionalità (dB)		>50
Attenuazione di riflessione (dB)		>45
Trattamento massimo di potere (Mw)		300
Temperatura di Opterating (℃)		-5~+75
Temperatura di stoccaggio (℃)		-40~85
Dimensione del pacchetto (millimetri)		L100 x W80 x H10			L140 x W115 x H18

La specificazione può cambiare senza preavviso.

Sopra la specificazione è per il dispositivo senza connettore.

Informazioni di ordinazione

CWDM

Numero dei canali

Confi

- guration

primo Manica

Tipo della fibra

Lunghezza della fibra

Connettore di In/Out

Manica 04=4

Manica 08=8

Manica 16=16

Manica 18=18

Manica di N=N

M=Mux

D=Demux

O=OADM

27=1270nm

......

47=1470nm

49=1490nm

......

61=1610nm

SS=special

fibra 1=Bare

tubo sciolto 2=900um

3=2mmCable

4=3mmCable

1=1m

2=2m

S=Specify

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST

6=LC

S=Specify

La fotonica di GEZHI fornisce una cartella completa di CWDM Mux Demux ed ottico aggiunga le unità del multiplexor di goccia (OADM) per essere adatte a tutte le applicazioni come: Gigabit & Ethernet 10G, SDH/SONET, BANCOMAT, ESCON, Manica della fibra, FTTx e CATV. E forniamo le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente.

Front Panel Details

Un porto comune:

Connettori di LC, dello Sc, della st e di FC disponibili.

Porto standard 1310nm di B:

Permette un segnale dell'eredità 1310nm passare. Cioè, può portare l'ottica della LR, l'ottica ecc. di LX.
Connettori di LC, dello Sc, della st e di FC disponibili.

Porto standard 1550nm di C:

Permette un segnale dell'eredità 1550nm passare. Cioè, può portare l'ottica di ER, l'ottica dello ZR, l'ottica di LX, l'ottica ecc. di ZX.
Connettori di LC, dello Sc, della st e di FC disponibili.

Porto di D Mux/Demux per le lunghezze d'onda specifiche:

Connettori di LC, dello Sc, della st e di FC disponibili.
Soddisfacente rispetto alla norma del ITU G.657A1 come difetto.

Porto preciso di E:

Permette alla procedura in sequenza di due moduli di CWDM mux/demux, raddoppiante la capacità di canale sul collegamento comune della fibra.
L'isolamento di Manica è 15dB come difetto, 16dB ~40dB disponibile a richiesta.
Connettori di LC, dello Sc, della st e di FC disponibili.

Porto del monitor di F:

Collega i dispositivi di sorveglianza/di misura, quali i misuratori di potenza o gli analizzatori di rete, alle uscite del modulo.
Quando il monitoraggio finito, stacca gli strumenti e la rete è lasciato indisturbata.
Connettori di LC, dello Sc, della st e di FC disponibili.
La percentuale del rubinetto è 5% come difetto, 1%, 2%, 3%, o 10% disponibile a richiesta.

NOTA:

La disposizione reale dipende dal tipo scelto del connettore come pure da altri fattori. Tuttavia, lo schema principale resta il sameWe per fornire le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente quando usando con 1310nm l'eredità SDH/SONET, lunghezze d'onda di CWDM 1270, 1290, 1310, 1330 e 1350nm non dovrebbero essere usati. Nel usando con 1550nm l'eredità SDN/SONET, lunghezze d'onda di CWDM 1510, 1530, 1550, 1570 e 1590nm non dovrebbero essere usati.

Dettagli meccanici per alloggiare
