| Brand Name: | GEZHI or OEM |
| Numero di modello: | Modulo di 8CH CCWDM |
| Moq: | 1pcs per 8CH CCWDM |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |

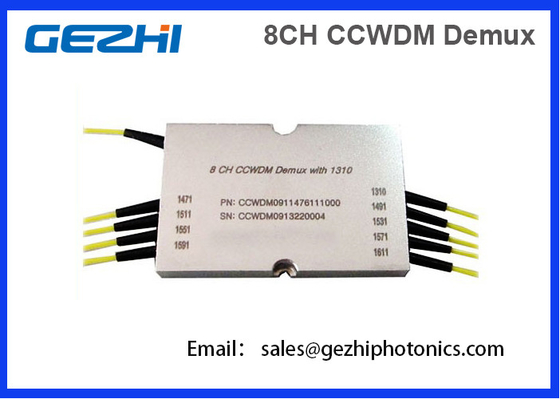

Multiplexor grezzo compatto di divisione di lunghezza d'onda del modulo di 8CH CCWDM
Mini CCWDMs (multiplexor compatti di divisione di lunghezza d'onda di Coasrse) è offerto in un compatto, ideale di progettazione di economia di spazio per le applicazioni del vassoio-supporto. Mini CCWDMs è disponibile con una porta di aggiornamento. È nuova tecnologia dalla fotonica di GEZHI. Confronti il modulo normale di CWDM, la dimensione è più compatto.
ed isolamento basso del loss&High di inserion.
Le reti grezze del Wavelength Division Multiplexing (CWDM) hanno bisogno dei moduli demoltiplicatore/del multiplexor (MUX/DEMUX) di combinare e spaccare i segnali ottici di multi-lunghezza d'onda. Questi moduli generalmente sono chiamati CWDM MUX/DEMUX. Accoppiato con l'ottica passiva altamente affidabile (per esempio, ricetrasmettitore di CWDMSFP/SFP+), i modlues di CWDM MUX/DEMUX hanno lasciato gli operatori utilizzare pienamente la larghezza di banda disponibile della fibra nelle architetture di impresa e del circuito locale. La fotonica di GEZHI fornisce una serie di moduli di CWDM MUX/DEMUX più quanto 18 canali (20nm spaziato) nelle configurazioni semplici o duplex
Applicazioni
• Reti metropolitana/di Access CWDM
• WDM PON
• Reti di aziende
Caratteristiche
Parametri:
| Descrizione | Unità | Min | Tipico | Massimo. | |||
| Perdita facoltativa del canale | dB | 1,0 | 1,5 | ||||
| Larghezza di banda del passaggio | nanometro | 13 | 15 | ||||
| Planarità | dB | 0,3 | 0,5 | ||||
| Isolamento a canale adiacente | dB | 30 | 35 | ||||
| Isolamento non a canale adiacente | dB | 35 | 40 | ||||
| Direzionalità | dB | 50 | |||||
| PDL | dB | 0,2 | |||||
| PMD | ps | 0,2 | |||||
| Potere massimo | Mw | 300 | |||||
| Perdita di inserzione del canale del passaggio | P | dB | 1,0 | 1,5 | |||
| 1,5 | 2,5 | ||||||
| Lunghezza d'onda di Manica | nanometro |
1471 1491 1511 1531 1551 1571 1591 1611 Può essere selezionato a richiesta o tutto il 4channel fra 1260-1625 |
|||||
| Temperatura di funzionamento | °C | -10 ~+70 | |||||
| Temperatura di stoccaggio | °C | -40 ~+85 | |||||
| Pacchetto | millimetro | 44 (L) X28 (W) X6 (H) | |||||
spettro del modulo di 8ch CCWDM
Dimensioni di paginazione:
Applicazione di CWDM sul sistema di rete
Informazioni di ordine:
| CCWDM8- | XXXX- | X | X | XX | X | X |
| Lunghezza d'onda | Grado | Tipo della treccia | Lunghezza | connettore | pacchetto | |
|
1471 1491 1611 |
P |
fibra 0=bare tubo sciolto 1=900um cavo di 2=2mm cavo di 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
|
|
