| Brand Name: | GEZHI or OEM |
| Numero di modello: | modulo di 1x4 CH CCWDM |
| Moq: | 1 per il modulo di 1x4 CH CCWDM |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |

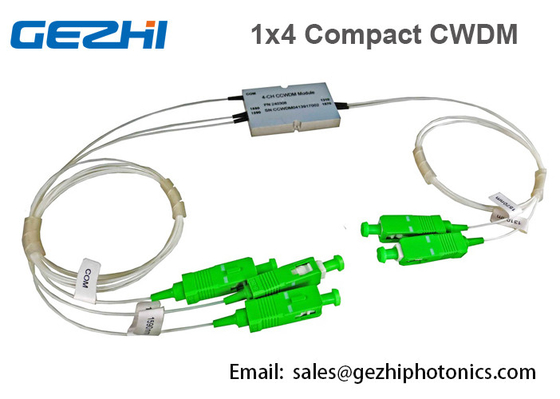

1x4 CH CCWDM ottico Mux/modulo di Demux nella rete ottica passiva
Fotonica CCWDMs di GEZHI. I multiplexor grezzi compatti di divisione di lunghezza d'onda, o CCWDMs, sono moduli ottici integrati che sono destinati per migliorare significativamente la prestazione ottica, mentre riducono i costi di produzione, in un pacchetto meno di 1/4 della dimensione dei moduli convenzionali di CWDM.
La nostra accuratezza e stabilità di lunghezza d'onda della caratteristica di CCWDMs alta, perdita di inserzione bassa, alto isolamento, perdita dipendente di polarizzazione bassa e un percorso ottico senza a resina epossidica. Il nostro Telcordia 1209/1221-qualified CCWDM costruisce sulla piattaforma brevettata del banco ottico delle fotoniche di GEZHI e crediamo che abbia la più piccola orma di tutto il CWDMs comparabile. Con un gioco di canale di 20 nanometro ed ampie caratteristiche passa-banda, tiene conto le applicazioni della rete delle Telecomunicazioni o di datacom con i laser non raffreddati a basso costo. Questi CCWDM Mux/Demuxes sono disponibili in quattro o otto canali ed includono un porto di espansione per 16 sistemi del canale.
Caratteristiche
Applicazioni
Parametri:
| Descrizione | Unità | Min | Tipico | Massimo. | ||
| Perdita facoltativa del canale | dB | 0,8 | 1,0 | |||
| Larghezza di banda del passaggio | nanometro | 13 | ||||
| Planarità | dB | 0,3 | 0,5 | |||
| Isolamento a canale adiacente | dB | 30 | 35 | |||
| Isolamento non a canale adiacente | dB | 40 | 45 | |||
| Direzionalità | dB | 55 | ||||
| PDL | dB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| Potere massimo | Mw | 300 | ||||
| Perdita di inserzione del canale del passaggio | P | dB | 0,8 | 1,0 | ||
| 1,0 | 1,5 | |||||
| Lunghezza d'onda di Manica | nanometro |
1471 1491 1511 1531 1551 1571 1591 1611 Può essere selezionato a richiesta o tutto il 4channel fra 1260-1625 |
||||
| Temperatura di funzionamento | °C | 0 ~+70 | ||||
| Temperatura di stoccaggio | °C | -40 ~+85 | ||||
| Pacchetto | millimetro | 44 (L) X28 (W) X6 (H) | ||||
CWDM confrontano CCWDM
Vale la pena di notare che sebbene la tecnologia di CWDM non sia a lungo molto popolare, ma prima che la guarnizione sia stata richiesta di CWDM, gli sviluppatori hanno tecnologia «migliorata» per creare i multiplexor.
Contrariamente «alla vecchia» tecnologia precipitante a cascata collaudata del filtro da CWDM, ha avanzato i multiplexor di CWDM manifatturieri dalla tecnologia planare.
Questa tecnologia comprende la creazione di una guida d'onda planare complessa, che è complementata dai filtri e dai collimatori di sottili pellicole. i dispositivi di multiplazione fatti facendo uso di questa tecnologia sono chiamati multiplexor di CCWDM (CompactCWDM).
Sopra l'immagine è una struttura interna dei multiplexor di CWDM. A sinistra - un classico in base alla fase del filtro dal multiplexor CWDM, giusta - multiplexor di CCWDM.
I multiplexor di CCWDM sulla cima non erano in primo luogo popolare dovuto la loro dimensione - un piccolo più grande di una scatola di fiammiferi.
I fornitori di servizi Internet degli ingegneri sono accorti di così piccolo dispositivo, che, inoltre, era difficile da riparare in un quadro d'interconnessione standard.
Dimensioni di paginazione:
Informazioni di ordine:
| CCWDM4+1- | XXXX- | X | X | XX | X | X |
|
|
Lunghezza d'onda | Grado | Tipo della treccia | Lunghezza | connettore | pacchetto |
|
1471 1491 1611 |
P |
fibra 0=bare tubo sciolto 1=900um cavo di 2=2mm cavo di 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
