| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-16CH CWDM |
| Moq: | 1 |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |
| Payment Terms: | T/T, Western Union, Paypal |

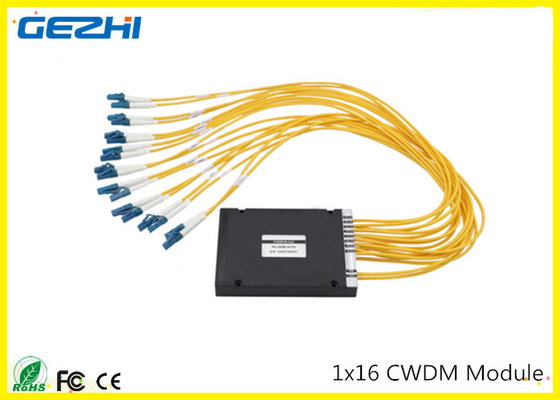

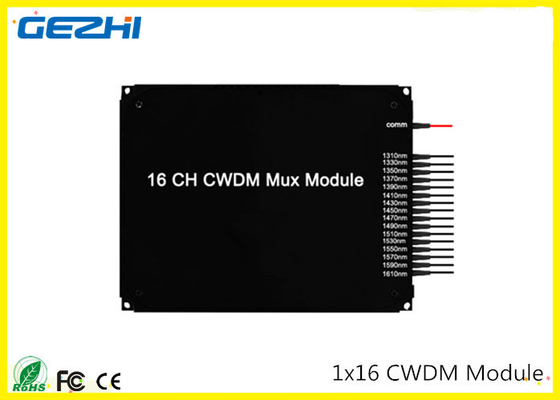

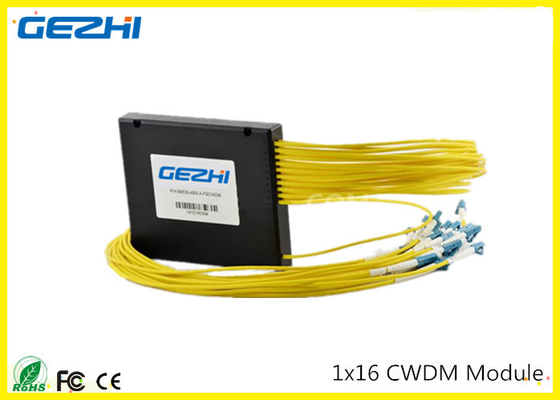

modulo di 1x16CH CWDM Mux/Demux
Descrizione:
Le tecnologie di DWDM e di CWDM forniscono un modo efficace di dividere un paio dei fili della fibra ed un la varia per la trasmissione dei dati interfaccia come: 10G, SONET OC-192, STM-64, Manica 1G/2G/4G, Gigabit Ethernet, OC3/OC12 o OC48 e E1/T1 della fibra, appena usando le lunghezze d'onda differenti di luce per ogni canale.
La nostra gamma di prodotti comprende le soluzioni molto accessibili per le tecnologie di DWDM e di CWDM, con minimo o nessuna gestione, ma anche le soluzioni professionali della classe del trasportatore con le funzioni di controllo complete e della gestione, ridondanza sulle alimentazioni elettriche e della fibra e specifiche sul grado di compagnia di telecomunicazioni che possono andare su a 80 canali di capacità di DWDM 10G su un singolo circuito della fibra.
I nostri prodotti ottici di WDM Mux sono flessibili con una soluzione a basso costo che permette all'espansione della capacità attuale della fibra e disponibili con la cassetta di plastica del modulo dell'ABS, il 19" contenitore montabile di scaffale e l'imballaggio standard di LGX. Qualunque cosa il genere di connettori, come FC, st, Sc, LC, ecc., sia tutto il disponibile e possiamo anche mescolare i connettori differenti su un dispositivo.
Applicazione di CWDM Mux Demux:
Specificazione:
| Parametro | Unità | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Lunghezza d'onda di Manica | nanometro | 1270~1610nm e 1271~1611 | |||||||||
| Accuratezza concentrare di lunghezza d'onda | nanometro | ±0.5 | |||||||||
| Gioco di Manica | nanometro | 20 | |||||||||
| Passband di Manica (larghezza di banda di @-0.5dB) | nanometro | >13 | |||||||||
| Perdita di inserzione | dB | 0,8 | 1,5 | 2,5 & 1,8 | 5,2 & 3,5 | ||||||
| Ondulazione di Manica | dB | 0,3 | |||||||||
| Isolamento | Adiacente | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Non adiacente | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Sensibilità di temperatura di perdita di inerzia | dB/℃ | <0> | |||||||||
| Spostamento di temperatura di lunghezza d'onda | nm/℃ | <0> | |||||||||
| Perdita dipendente di polarizzazione | dB | <0> | |||||||||
| Dispersione di modo di polarizzazione | dB | <0> | |||||||||
| Direzionalità | dB | >50 | |||||||||
| Attenuazione di riflessione | dB | >45 | |||||||||
| Trattamento massimo di potere | Mw | 300 | |||||||||
| Temperatura di Opterating | ℃ | -5~+75 | |||||||||
| Temperatura di stoccaggio | ℃ | -40~85 | |||||||||
| Dimensione del pacchetto | millimetro | L100xW80xH10 | L141xW115xH18 | ||||||||
Nota:
1. Specificato senza connettori. Aggiunga una perdita supplementare 0.2dB per connettore.
2. Possiamo fare la soluzione bassa di perdita di inserzione pure. Per più informazioni, invii con la posta elettronica prego a shirley@gezhiphotonics.com
Front Panel Details:
Immagine 4CH di fibra doppia CWDM, come riferimento
①Porto comune:
Sc, FC, LC, st con i connettori di UPC/APC disponibili.
②Porto del monitor:
Porto del monitor, percentuale differente del rubinetto per la vostra scelta (5%, 1%)
Sc, FC, LC, st con i connettori di UPC/APC disponibili.
③Porta di aggiornamento:
Porta di aggiornamento, isolamento differente per la vostra scelta (<15db>
Sc, FC, LC, st con i connettori di UPC/APC disponibili.
④Porto standard 1310nm/1550nm:
porto del passband 1310nm: isolamento differente per la vostra scelta (15dB~30dB, 30dB~40dB), nel frattempo larghezza di banda differente per la vostra scelta (±50nm, ±6.5nm)
porto del passband 1550nm: isolamento differente per la vostra scelta (15dB~30dB, 30dB~40dB), nel frattempo larghezza di banda differente per la vostra scelta (±50nm, ±6.5nm)
Sc, FC, LC, st con i connettori di UPC/APC disponibili.
⑤Porto di Mux/Demux per le lunghezze d'onda specifiche:
Ci sono diciotto lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm, con ogni punto 20nm per la vostra scelta.
Sc, FC, LC, st con i connettori di UPC/APC disponibili.
Informazioni di ordinazione:
| CWDM | XX | X | XX | X | X | XX |
| Numero dei canali |
Confi - guration |
primo Manica | Tipo della fibra | Lunghezza della fibra | Connettore di In/Out | |
|
Manica 04=4 Manica 08=8 Manica 16=16 Manica 18=18 Manica di N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo sciolto 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
