| Brand Name: | GEZHI or OEM |
| Numero di modello: | Dispositivo di GZ-FWDM |
| Moq: | 1 |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |

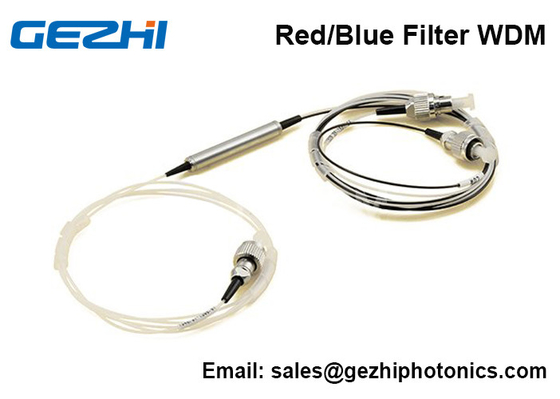

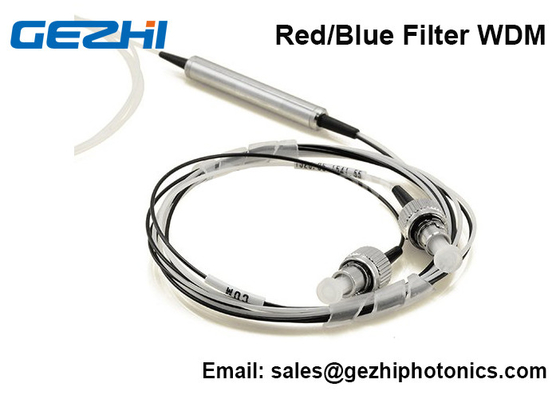

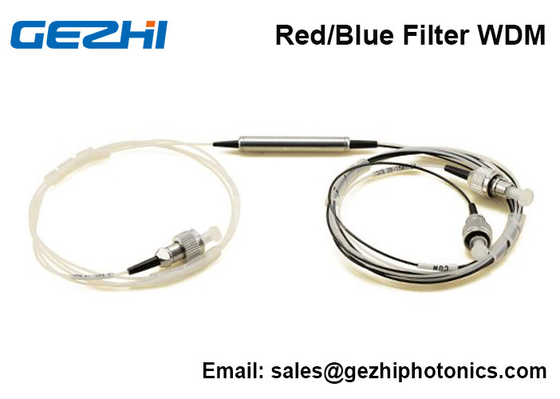

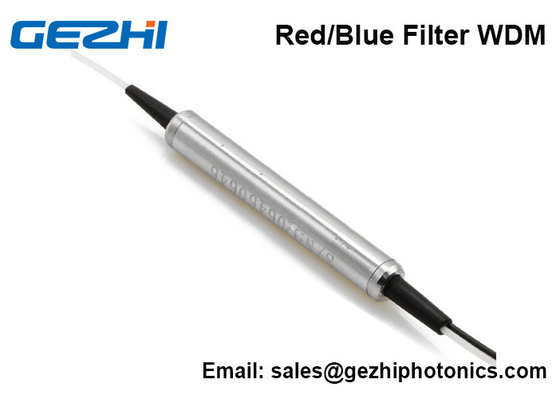

GEZHI filtro rosso/blu da DWDM è un dispositivo di sottili pellicole del filtrante. È un dispositivo del tre-porto. Un porto è chiamato «il terreno comunale.» Gli altri due porti forniscono il condotto per due la lunghezza d'onda «bande.»
Le due bande sono il rosso (λ>1547 nanometro) ed il blu (λ<1543 nm="">
Una banda passa tramite la gamba riflessa e l'altra banda passa tramite la gamba del passaggio.
|
Tipicamente, tuttavia, il dispositivo è utilizzato come (cioè bidirezionale) WDM bidirezionale. Una banda è inviata alla gamba comune, mentre l'altra banda è consegnata dalla gamba comune. (vedi il diagramma di esempio) in un modulo di DWDM, che utilizza filtro rosso/blu, un Mux può combinarsi con un Demux.
Per esempio, il Mux combina la banda dei canali di DWDM in rosso, mentre il Demux separa i canali di DWDM nella banda blu. Facendo uso fillter rosso/blu, uno può combinare il rosso trasmette i canali ed il blu riceve i canali su una singola fibra. |
Esempio WDM rosso/blu nell'uso bidirezionale. |
Caratteristiche Applicazione
Perdita di inserzione bassa di Ø Rete di WDM di Ø
Ampia banda di passaggio di Ø Linea monitoraggio di Ø
Alto isolamento di Manica di Ø Telecomunicazione di Ø
Alta affidabilità di Ø Strumenti difficili di Ø
Filtro filtro filtro banda rossa/blu di DWDM banda rossa/blu di DWDM banda rossa/blu di DWDM con
con il tubo di acciaio inossidabile con il pacchetto di plastica del supporto di RU Rack dei pacchetti 19" 1 della scatola di ASB
Specifiche di prestazione
| Tipo | FWDM | ||
| Lunghezza d'onda di Manica del passaggio | nanometro | 1547~1561 (rosso) | 1530~1543.2 (blu) |
| Lunghezza d'onda del canale di riflessione | nanometro | 1530~154.2 (blu) | 1547~1561 (rosso) |
| Perdita di inserzione di Manica del passaggio | dB | ≤0.60 | |
| Perdita di inserzione di Manica di riflessione | dB | ≤0.40 | |
| Ondulazione di Manica | dB | ≤0.3 | |
| Isolamento a canale adiacente | dB | ≥30 | |
| Isolamento preciso del canale | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Direzionalità | dB | ≥55 | |
| Attenuazione di riflessione | dB | ≥50 | |
| Trattamento di potere | Mw | 300 | |
| Temperatura di funzionamento | ℃ | -5~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Dimensioni del pacchetto | millimetro | φ5,5x34 | |
Nota: 1. la personalizzazione è disponibile.
2. La perdita di inserzione non include il connettore, ogni connettore aggiungerà la perdita 0.2dB.
3. L'altra lunghezza d'onda può essere fatta su richiesta del cliente. Per esempio, L-banda R/B, banda di C/L.
Informazioni di ordinazione
| Lunghezza d'onda | Spec. del pacchetto | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| Lunghezza d'onda di R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 millimetro 3=100×80×10.5 millimetro 4= 120×80×18 millimetro 5=140×115×18 millimetro 6=19» 1U Rackmount X= altri |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Più immagine
|
|
