| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM GZ-rosso/blu |
| Moq: | 1 |
| prezzo: | Get Latest Price |
| Delivery Time: | giorni 2~7working |

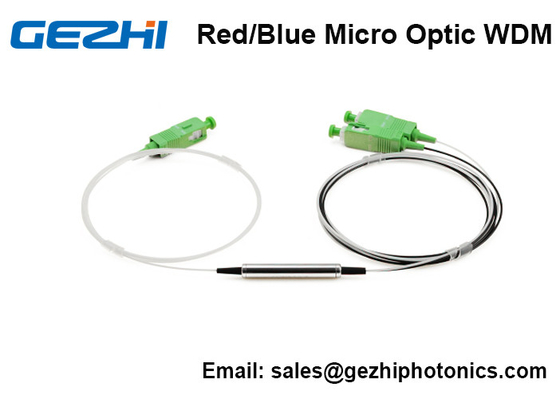

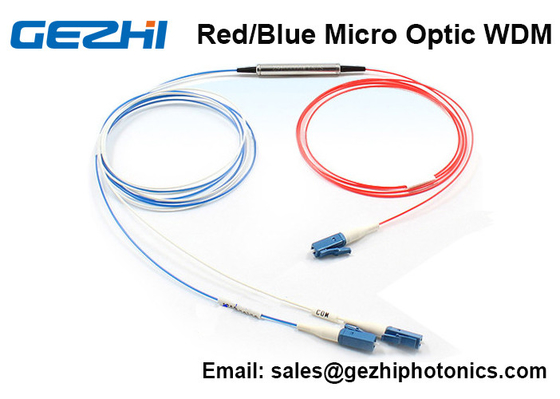

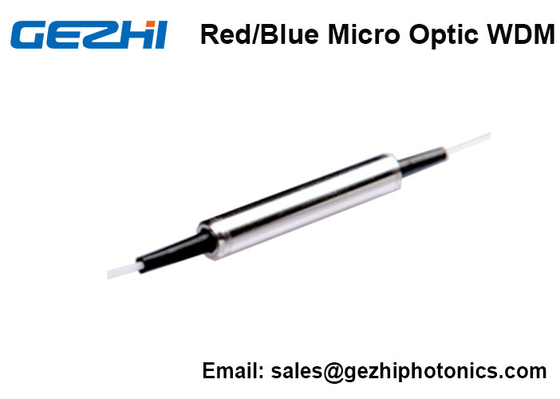

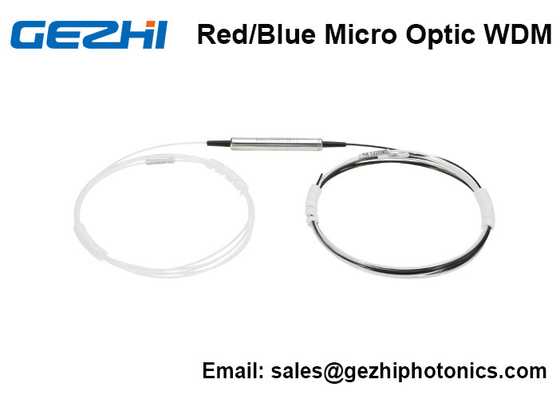

Filtro rosso/blu di WDM 3 dalla banda Micro-ottica del porto C nel sistema di DWDM
GEZHI 1x2 filtro banda rossa/blu di DWDM è un micro dispositivo passivo dell'ottica basato sulla tecnologia in condizioni ambientali stabile del filtro dal film sottile. Pricipalmente è usato per separare o combinare i segnali rossi di lunghezza d'onda della banda ed i segnali di lunghezza d'onda della banda blu nella banda di C, nei sistemi della singola fibra DWDM e nel sistema bidirezionali di amplificazione di alto potere. Le componenti sono caratterizzate con l'ampio passband, la perdita di inserzione bassa, l'alta attenuazione di riflessione, la stabilità ambientale eccellente e l'alto potere trattanti la capacità.
In un modulo di DWDM, che utilizza filtro rosso/blu, un Mux può combinarsi con un Demux. Per esempio, il Mux combina la banda dei canali di DWDM in rosso, mentre il Demux separa i canali di DWDM nella banda blu. Facendo uso filtro rosso/blu, uno può combinare il rosso trasmette i canali ed il blu riceve i canali su una singola fibra.
Caratteristiche
Applicazione
Specifiche di prestazione
| Tipo | MWDM | ||
| Lunghezza d'onda di Manica del passaggio | nanometro | 1549.12~1562.83 (rosso) | 1530.13~1541.55 (blu) |
| Lunghezza d'onda del canale di riflessione | nanometro | 1530.13~1541.55 (blu) | 1549.12~1562.83 (rosso) |
| Perdita di inserzione di Manica del passaggio | dB | ≤0.50 | |
| Perdita di inserzione di Manica di riflessione | dB | ≤0.40 | |
| Ondulazione di Manica | dB | ≤0.3 | |
| Isolamento a canale adiacente | dB | ≥30 | |
| Isolamento preciso del canale | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Stabilità termica | dB/℃ | ≤0.005 | |
| Direzionalità | dB | ≥50 | |
| Attenuazione di riflessione | dB | ≥45 | |
| Trattamento di potere | Mw | 300 | |
| Temperatura di funzionamento | ℃ |
-30~+80
|
|
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Max. Tensile Load | N | 5 | |
| Dimensioni del pacchetto | millimetro | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Nota: 1. la perdita di inserzione non include il connettore, ogni connettore aggiungerà la perdita 0.2dB.
2. L'altra lunghezza d'onda può essere fatta su richiesta del cliente. Per esempio, L-banda R/B, banda di C/L.
Informazioni di ordinazione
| Lunghezza d'onda | Spec. del pacchetto | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| Lunghezza d'onda di R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 millimetro 3=100×80×10.5 millimetro 4= 120×80×18 millimetro 5=140×115×18 millimetro 6=19» 1U Rackmount X= altri |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Più immagine:
|
|
