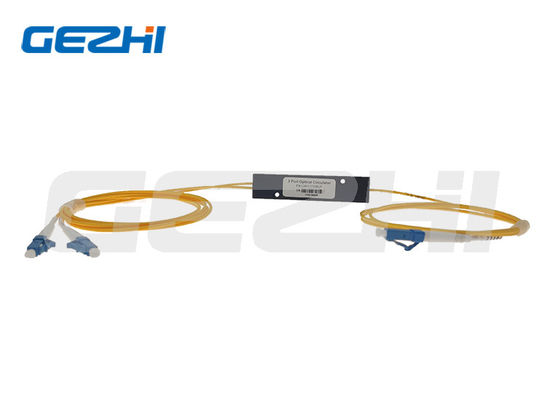

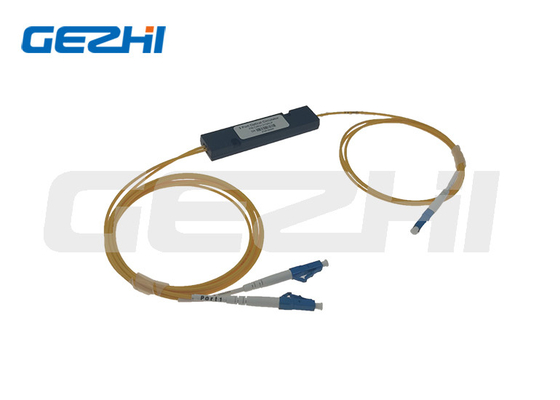

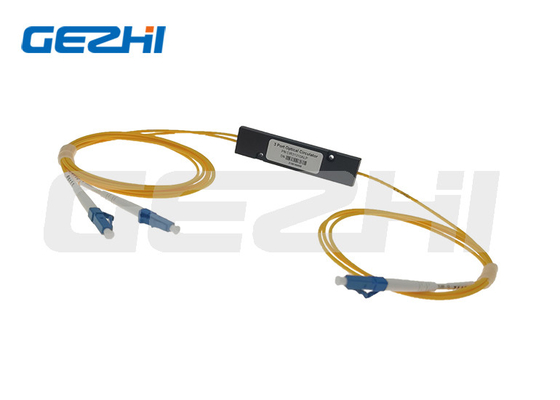

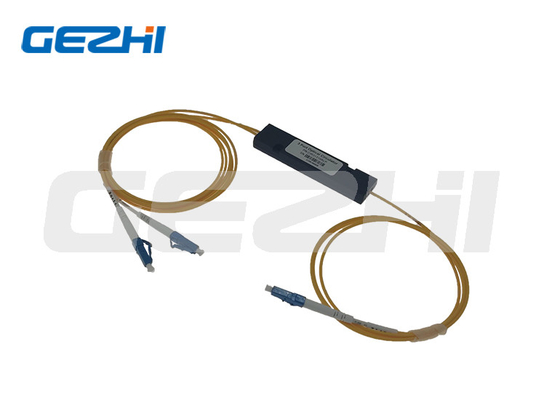

Un contenitore circolatore ottico di 3 dei porti della fibra 1550nm LC UPC ABS del connettore

Marchio:	GEZHI or OEM
Numero di modello:	Una circolatore di 3 porti
Moq:	1pc
Prezzo:	US$59-US$118
Tempi di consegna:	5-8 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Nome di prodotto:

Circolatore ottica

Lunghezza d'onda:

1310 o 1550nm

Temperatura di stoccaggio:

-40 - +85 (℃)

Porto:

porto 3

Fibra:

SMF-28e

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

100000Channel al mese

Evidenziare:

Circolatore ottica della fibra di 3 porti

Gli ABS inscatolano la circolatore ottica della fibra

Isolatore di fibra ottica di LC UPC

Descrizione del prodotto

Una descrizione di una circolatore ottica di 3 porti

Un contenitore circolatore ottico di 3 dei porti della fibra circolatore ottica 1550nm LC UPC ABS del connettore

una circolatore ottica di 3 porti

La circolatore ottica di GEZHI è una componente passiva ottica speciale che può essere usata per separare i poteri ottici che viaggiano nelle direzioni opposte in una singola fibra ottica, analoghi all'operazione di una circolatore elettronica. Una circolatore ottica è un dispositivo del tre-porto che permette che la luce viaggi in soltanto una direzione - porto 1 - porto 2, poi porto 2 - porto 3. Questa caratteristica è molto importante alla trasmissione ed alla comunicazione bidirezionali ottiche. Solitamente, era uso per il ricetrasmettitore ottico, il filtro da FBG e l'amplificatore ottico.

Caratteristiche & le applicazioni di una circolatore ottica di 3 porti

Caratteristiche:

Alto isolamento di Manica

Perdita di inserzione bassa

PDL basso

Alte stabilità ed affidabilità

Pacchetto in-linea compatto

Toppa ottica libera a resina epossidica

Alta attenuazione di riflessione

Applicazioni:

Compensazione della dispersione

Comunicazione di Bi-direzione

Prova del sistema di fibra ottica

Amplificatore di fibra ottica

Collegamento di fibra ottica di CATV

La lunghezza d'onda aggiunge/goccia

Lle specifiche di una circolatore ottica di 3 porti

Parametro		Specificazione
Configurazione		Porto 1 - porto 2 - porto 3		Porto 1 - porto 2 - porto 3 - porto 4
Lunghezza d'onda di operazione (nanometro)		1310±30 o 1550±30 o 1585±30	1525 - 1610	1310±30 o 1550±30
I.L (dB)	Tipico	0,6	1,0	0,8
I.L (dB)	Massimo	0,8	1,2	1,0
Isolamento tipico (dB)		50	50	50
Isolamento minimo (dB)		40	35	40
Conversazione trasversale (dB)		≥50	≥50	≥50
Perdita dipendente di polarizzazione (dB)		<0>	<0>	<0>
Dispersione di modo di polarizzazione		<0>	<0>	<0>
Attenuazione di riflessione (dB)		≥50	≥50	≥50
Trattamento di potere (Mw)		300	300	300
Temperatura di funzionamento (℃)		-0~+70	-0~+70	-0~+70
Temperatura di stoccaggio (℃)		-40~+85	-40~+85	-40~+85

Le specifiche possono cambiare senza preavviso.

Sopra la specificazione è per il dispositivo senza connettore.

Un diagramma di applicazione di una circolatore ottica di 3 porti

Come l'immagine mostra: I canali dell'input DWDM sono accoppiati in porto 1 del dispositivo con un dispositivo di FBG collegato a porto 2. La singola lunghezza d'onda ha riflesso dal FBG poi registra di nuovo la circolatore in porto 2 ed è diretta di conseguenza a porto 3.

Circolatore usata per cadere un canale ottico da un sistema di DWDM facendo uso di una grata di Bragg della fibra.

Un contenitore circolatore ottico di 3 dei porti della fibra 1550nm LC UPC ABS del connettore

Come l'immagine mostra: Una circolatore è situata ad entrambe l'estremità della fibra. Ogni circolatore funziona per aggiungere un segnale in una direzione mentre rimuove il segnale nell'altra.

La circolatore può essere usata per inviare i segnali ottici attraverso una singola fibra in due direzioni.

Un contenitore circolatore ottico di 3 dei porti della fibra 1550nm LC UPC ABS del connettore

FAQ

Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ di una circolatore ottica di 3 porti?

A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.

Q2: Che cosa è il termine d'esecuzione?

A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.

Q3: Che cosa sono i termini di pagamento?

A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, ALI ecc.

Q4: Che cosa è il vostro tempo della garanzia
A4: la garanzia da 3 anni.

Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
