Dettagli dei prodotti

Casa. prodotti

Modulo Mux Demux Ottico CWDM a 8 Canali per FTTX con Bassa Perdita di Inserzione

Name: Modulo Mux Demux Ottico CWDM a 8 Canali per FTTX con Bassa Perdita di Inserzione
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 8CH CWDM ottico Mux Demux
Price: 88.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	8CH CWDM ottico Mux Demux
Moq:	1PC
prezzo:	US$68-US$108

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Tipo:

Modulo di CWDM

utilizzo:

FTTX, FTTX

Numero del canale:

4CH, 8CH o 16CH

Struttura:

Mux o Demux

Spaziatura dei canali:

20nm

Lunghezza d'onda centrale:

1271~1611nm

Lunghezza d'onda operativa:

1260~1620nm

Connettore di ingresso/output:

FC, SC, LC opzionale

Lunghezza dell'ingresso/uscita:

0.5m, 1m o su misura

Diametro di trecce:

0,9 mm

Dimensione del pacchetto:

100X80X10mm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

CWDM ottico Mux Demux

8 Manica CWDM Mux Demux

Modulo di FTTX CWDM

Descrizione del prodotto

Modulo ottico CWDM Mux Demux 8 canale per applicazioni FTTX

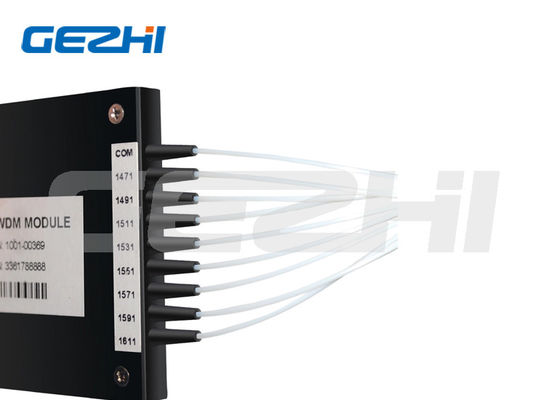

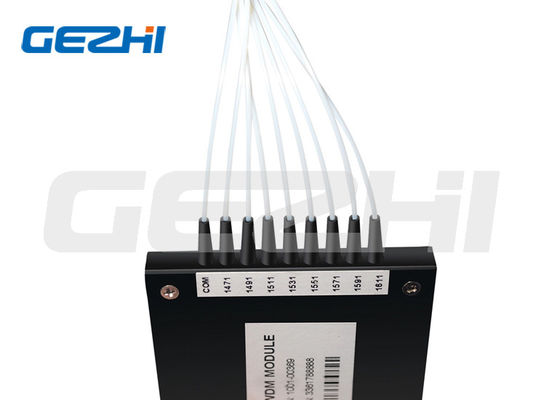

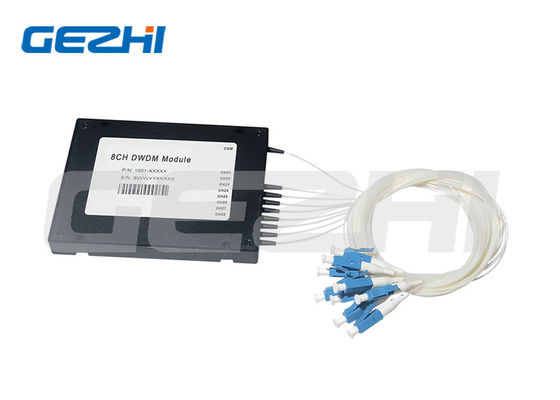

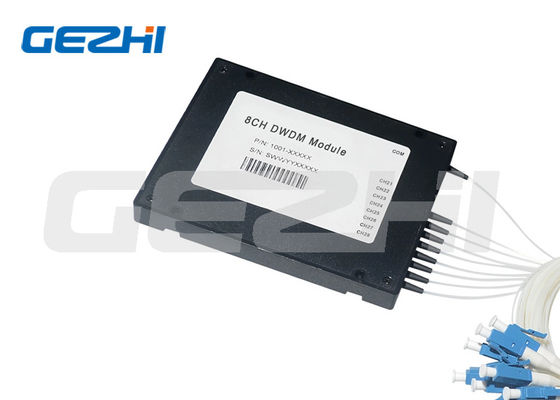

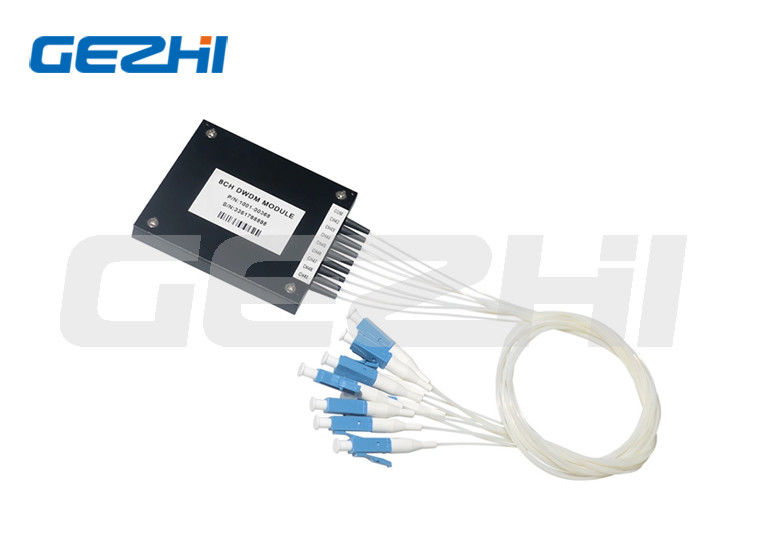

Visualizzazione del prodotto

Il nostro modulo CWDM Mux Demux ottico a 8 canali fornisce una soluzione efficiente per aumentare la capacità di larghezza di banda mantenendo al contempo il costo-efficacia.Utilizzando una tecnologia avanzata di filtro a pellicola sottile (TFF) con imballaggi proprietari, questi compatti moduli ABS offrono prestazioni e affidabilità eccezionali per le reti di accesso e di bordo ottico della metropolitana.

Principali applicazioni

Canali CWDM aggiungere/abbandonare
collegamenti CATV in fibra ottica
Accesso alle reti LAN
Comunicazioni a breve distanza
Trasporto di servizi PDH, SDH/SONET ed Ethernet

Caratteristiche del prodotto

Basse perdite di inserimento
Ottimo isolamento dei canali
Alta stabilità e affidabilità
Progettazione compatta con un piccolo impatto
Soluzione conveniente

Specifiche tecniche

Parametro	Unità	Specificità
Distanza tra i canali		Griglie ITU da 20 nm
Intervallo di lunghezza d'onda	nm	da 1260 a 1620
Centri dei canali	nm	1270/1290...1610 o 1271/1291...1611
Banda di passaggio	nm	≥+/-6,57.0,7.5
Passband ripple	dB	≤ 0.35
Perdita di inserimento della trasmissione	dB	≤ 0,70 (tipico 0,50)
Perdita di inserimento del riflesso	dB	≤ 0.40
Isolamento di trasmissione (canale adiacente)	dB	≥ 30
Isolamento di trasmissione (canale non adiacente)	dB	≥ 45
Isolamento da riflessione	dB	≥ 13
Perdite dipendenti dalla polarizzazione	dB	≤ 0.1
Dispersione in modalità di polarizzazione	ps	≤ 0.2
Stabilità termica	dB/°C	≤ 0.005
Direttiva	dB	≥ 50
Perdita di rendimento	dB	≥ 45
Gestione ottica della potenza	mW	≤ 300
Carico di trazione	N	≥ 5
Intervallo di temperatura di funzionamento	°C	- da 5 a 70
Intervallo di temperatura di stoccaggio	°C	-40 a +85
Tipo di fibra		SMF-28e
Dimensione del pacchetto	mm	≤ 5,5 x 34
