| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-4P-Circulator |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Panoramica del prodotto del circolatore ottico a 4 porte

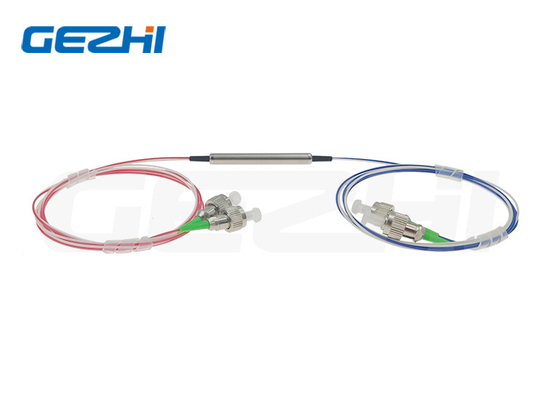

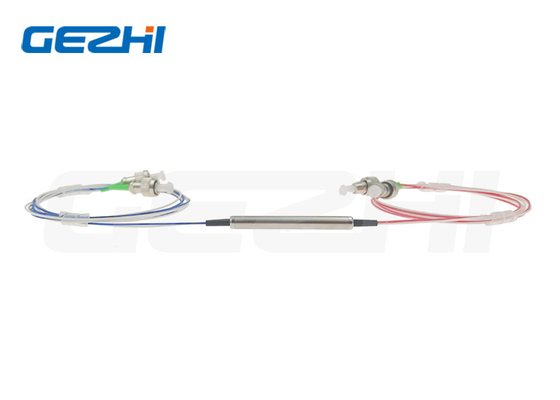

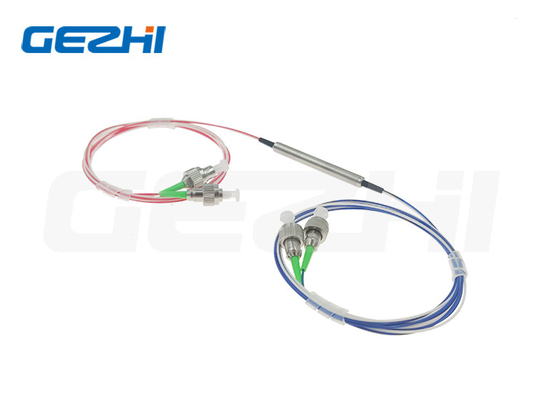

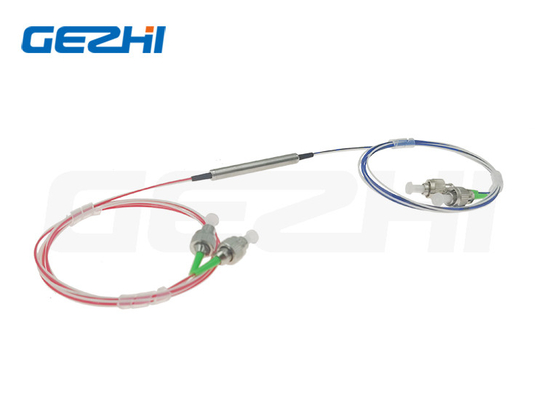

Circolatore Fibra Ottica 4 Porte 1550nm Per Sistema CATV
Circolatore in fibra ottica
Il circolatore ottico a 4 porte è un tipo speciale di circolatore che ha un ingresso (porta 1), un'uscita (porta 4) e due porte comuni (porta 2 e 3).La luce passa attraverso la porta 1 alla porta 2. Alla porta 2, qualsiasi luce in ingresso viene guidata alla porta 3 come uscita, mentre tutto l'input dalla porta 3 viene guidato alla porta 4 come uscita.
Rispetto al circolatore a 3 porte, il dispositivo a quattro porte ha una porta bidirezionale aggiuntiva.Pertanto, può essere utilizzato per costruire sottosistemi in fibra ottica più flessibili o più complessi, come modulo add/drop, modulo mux/demux, splitter bidirezionali multiporta, router ottico WDM, ecc.
Caratteristiche e applicazioni del circolatore ottico a 4 porte
Caratteristiche:
Operazione a quattro porte
Banda larga (+/-30nm a 1310nm o 1550nm)
Elevato isolamento
PDL basso
Percorso ottico privo di resina epossidica
Applicazioni:
Aggiungi/elimina sistemi WDM
Sistemi di comunicazione bidirezionali
Sistemi di compensazione della dispersione ottica
Specifiche di Circolatore ottico a 4 porte
| Parametro | Grado P | |
| Operazione Lunghezza d'onda (nm) | 1310±30 o 1550±30 o 1585±30 | |
| Isolamento (dB) | Tipico | 0.6 |
| Massimo | 0.8 | |
| Isolamento tipico (dB) | ≥50 | |
| Isolamento minimo (dB) | ≥40 | |
| Dialogo incrociato (dB) | ≥50 | |
| Perdita dipendente dalla polarizzazione (dB) | <0,15 | |
| Dispersione della modalità di polarizzazione | <0,1 | |
| Perdita di ritorno (dB) | ≥50 | |
| Gestione della potenza (mW) | 500 | |
| Temperatura operativa (℃) | -10~+75 | |
| Dimensione imballo (mm) | Φ5.5xL50 o Φ5.5xL63 | |
Ambiente di test
|
|
|
|
|
|
