| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-MxN-MOS100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Panoramica del prodotto dello switch ottico a matrice MxN

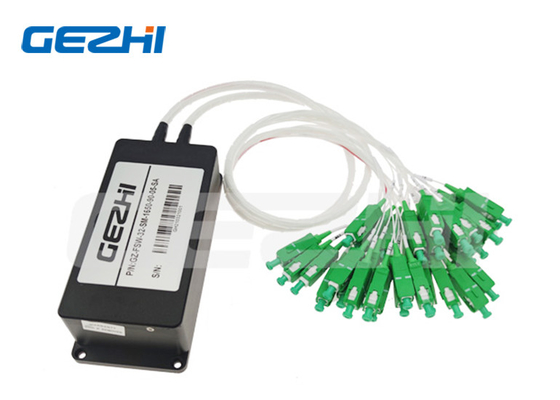

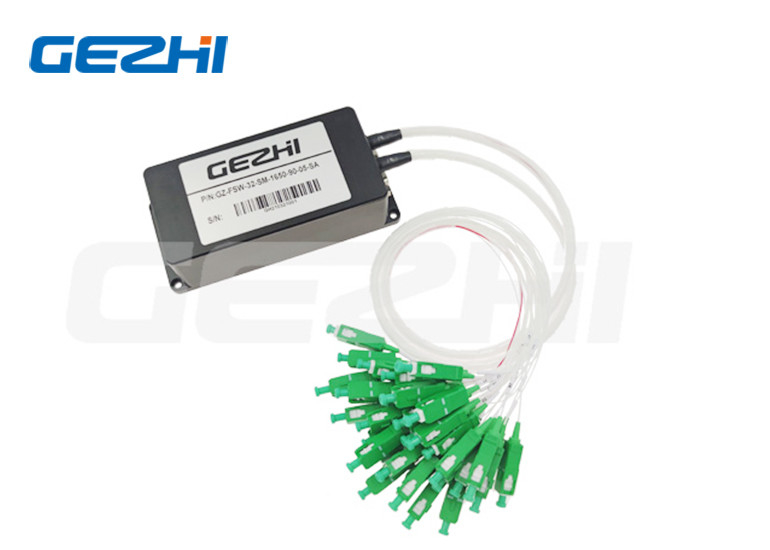

interruttore ottico della matrice 2x16 3x16 4x4 4x16 8x8 per il monitoraggio del sistema
Interruttore ottico a matrice
Gli switch in fibra ottica Matrix MXN consentono la connessione simultanea tra M ingressi e N fibre di uscita, in una configurazione cross-connect completamente non bloccante, completamente ottica.Gli switch a matrice ottica GEZHI MxN sono utili per aggiungere ridondanza a una rete ottica o per la condivisione delle risorse nelle applicazioni di test e misurazione.Questo switch in fibra ottica a matrice è disponibile in qualsiasi dimensione MxN fino a 128x128.
Questo interruttore ottico in fibra a matrice è sviluppato da GEZHI Photonics Co., Ltd.Lo switch in fibra ottica Matrix con switch in fibra ottica ad alta velocità e ad alte prestazioni consente a qualsiasi numero di fibre di ingresso M di connettersi a qualsiasi numero di fibre di uscita N in modo completamente non bloccante.È con canale personalizzato MxN come 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 di qualsiasi dimensione fino a 128x128 switch in fibra ottica a matrice di canali.
Caratteristiche e applicazioni del commutatore ottico a matrice MxN
|
Caratteristiche
|
Applicazioni
|
Specifiche del commutatore ottico a matrice MxN
| Parametro | Unità | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Gamma di lunghezze d'onda | nm | 1260~1650 | |||||||||
| Lunghezza d'onda di prova | nm | 1310/1550 | |||||||||
| Perdita di inserzione | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2.0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Perdita di ritorno | dB | SM ≥ 50 | |||||||||
| Dialogo incrociato | dB | ≤-70 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Ripetibilità | dB | ≤0,02 | |||||||||
| Tutta la vita | volte | >107 | |||||||||
| Tempo di commutazione | SM | ≤8 (canale adiacente) | |||||||||
| Potenza ottica | mW | ≤500 | |||||||||
| Modalità di controllo | / | TTL o personalizzato | |||||||||
| temperatura di esercizio | ℃ | -10~+55 | |||||||||
| Temperatura di conservazione | ℃ | -40~+85 | |||||||||
| Tipo di modulo Dimensioni | mm |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
Disegno dell'interruttore ottico a matrice 2x32
| OSW | Modalità | Lunghezza d'onda | Pacchetto | Tipo di fibra | Lunghezza della fibra | Connettore |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=Specificità |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specifica |
M=Modulo S=Specifica |
M5=50/125 M6=62,5/125 09=9/125 S=Specifica |
05=0,5 metri 10=1,0 metro |
FP=FC/UPC FA=FC/APC PS=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specifica |
|
|
