| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-PLC100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Visualizzazione del prodotto

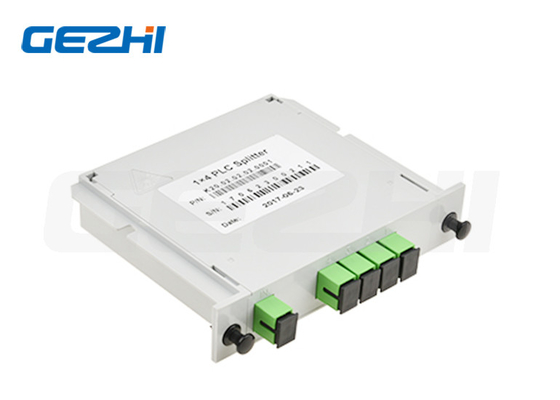

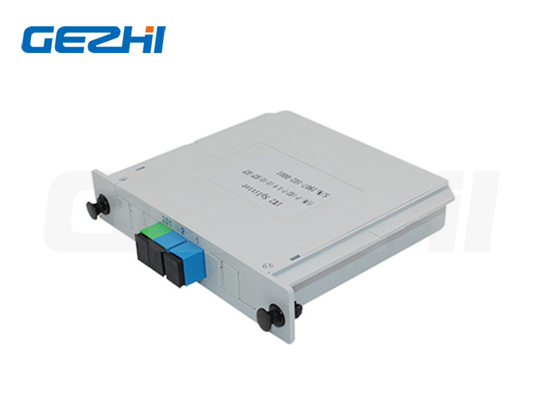

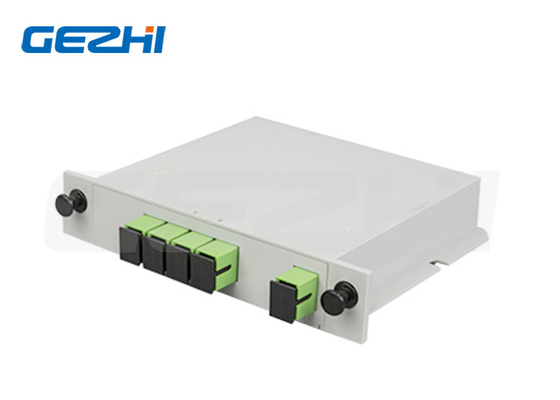

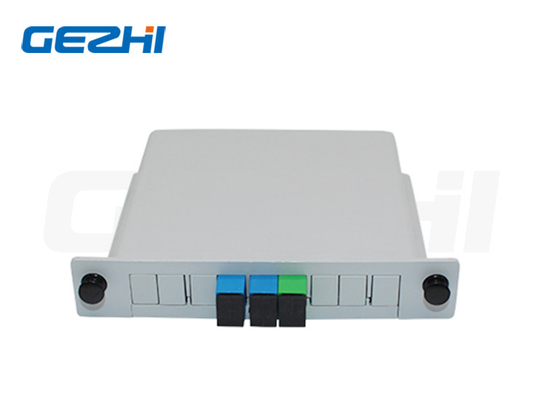

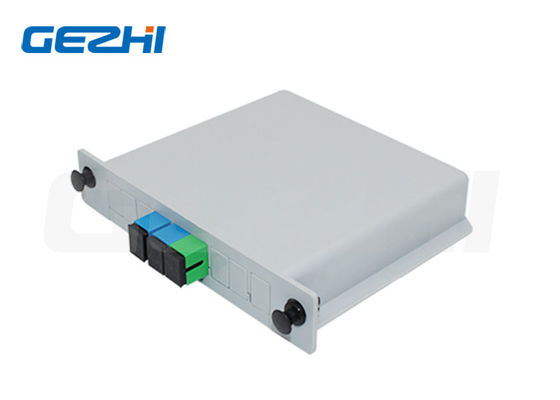

Componenti passivi 1x2 1x4 PLC Splitter Cassette Plug-in Module
Splitter PLC
I splitter PLC sono dispositivi di ramificazione che vengono utilizzati per distribuire segnali ottici in più luoghi per l'elaborazione.spesso è necessario dividere un segnale ottico in molti segnali identici, o per combinare molti segnali in un unico segnale.PLC Splitter (planar lightwave circuit splitter) è un tipo di dispositivo di gestione dell'alimentazione ottica che è fabbricato utilizzando la tecnologia di guida d'onda ottica in siliceSono progettati per reti ottiche passive FTTx, CWDM, DWDM e sistemi di TV via cavo ottica.PLC Splitter è responsabile della distribuzione di segnali ottici dall'ufficio centrale (CO) a più sediForniamo intere serie di prodotti per splitter 1*N e 2*N su misura per applicazioni specifiche.
Caratteristiche e applicazioni
| Caratteristiche | Applicazioni |
| * Basse perdite di inserimento * PDL basso * Progettazione compatta * Buona uniformità canale-canale * Larga lunghezza d'onda operativa: da 1260 nm a 1650 nm * Temperatura di funzionamento: da -40°C a 85°C * Alta affidabilità e stabilità |
* Sistemi FTTX * Reti PON * Collegamenti CATV * Distribuzione del segnale ottico |
Specificità
| Parametro | 1xN PLC Splitter Specifica | ||||||
| lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perdita di inserimento (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformità (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Max | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Lunghezza d'onda perdita di dipartimento (dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura perdita del dipartimento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Direttiva (dB) Min | 55 | ||||||
| Perdita di ritorno (dB) Min | 55(50) | ||||||
| Temperatura di funzionamento (°C) | -40 ~ +85 | ||||||
| Temperatura di conservazione (°C) | -40 ~ +85 | ||||||
| Lunghezza della fibra | 1m o su misura | ||||||
| Tipo di fibra | G657A | ||||||
| Tipo di connettore | Personalizzato | ||||||
| PLC Splitter Fibra nuda (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcockless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo di divisione del PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ‰ 1U 2U scatola per il montaggio a scaffale, scatola LGX, scatola ODF | ||||||
| GP | XXX | XX | XX | XX | XX | XX |
|
Port Configurazione |
Tipo di modulo | Tipo di cavo | Lunghezza della fibra | Collegamento di ingresso |
Prodotto connettore |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF=Fibra nuda BL=senza blocchi MO=Module Cassa LG=LGX RM = Montaggio del rack CB =Cassetta XX = personalizzato
|
00=nessuno 09=900um Tubo sciolto 20 = 2,0 mm 30 = 3,0 mm |
05=0,5m 10=1,0m 15 = 1,5 m 30 = 3,0 m 40=4,0m 50 = 5,0 m .... |
0=nessuno 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = personalizzato |
0=nessuno 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = personalizzato |
|
|
