Dettagli:
|
| Port: | 1x24 | Modo della fibra: | Monomodale |
|---|---|---|---|
| Lunghezza della fibra: | 1m o su misura | Diametro della fibra dell'ingresso/uscita: | 900μm |
| Larghezza di banda di funzionamento: | 1260-1650nm | Applicazione: | FTTX, TTTH |
| Evidenziare: | Separatore dello SpA della fibra dello Sc APC,1x24 Fibra PLC Splitter,Splitter per mini moduli senza blocchi |
||
Descrizione del prodotto:

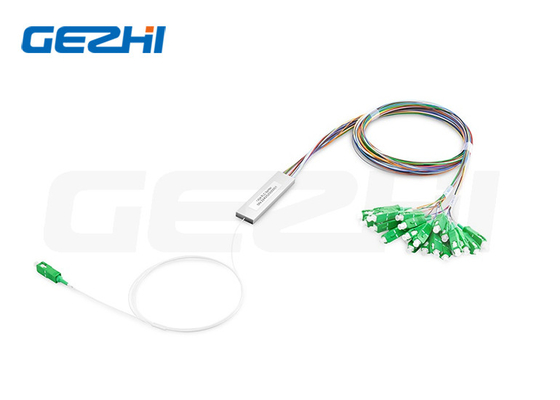

1x24 SC/APC Fibre PLC Splitter Mini Module Splitter senza blocchi
1x24 PLC Splitter
Splitter di circuito di onde luminose planare (PLC), gli splitter PLC vengono utilizzati per distribuire o combinare segnali ottici.Si basa sulla tecnologia di circuito a onde luminose piane e fornisce una soluzione di distribuzione della luce a basso costo con un piccolo fattore di forma e un'elevata affidabilità.
1xN splitter PLC sono un processo di allineamento di precisione per dividere uniformemente un singolo ingresso ottico in più uscite ottiche,mentre gli splitter PLC 2xN dividono un doppio ingresso ottico in più uscite ottiche.I nostri splitter PLC offrono prestazioni ottiche superiori, alta stabilità e alta affidabilità per soddisfare le varie esigenze di applicazione.
Forniamo una varietà di 1xN e 2xN splitter PLC senza blocchi, tra cui 1x2, 1x4, 1x8, 1x16,1x32, 1x64 splitter PLC tipo fibra senza blocchi e 2x2, 2x4, 2x8, 2x16, 2x32,di larghezza superiore a 50 mm.
Caratteristiche
◆Buona uniformità e bassa perdita di inserimento
◆Perdite basse a causa della polarizzazione
◆Eccellente meccanica
◆Stabilità Telecordia GR-1221 e GR-1209
◆Ambiente di funzionamento: -40°C a +85°C
◆Alto rapporto di estinzione della polarizzazione e eccellente uniformità
Applicazioni
◆Fibra fino al punto (FTTX)
◆Fibra per la casa (FTTH)
◆Reti ottiche passive (PON, GEPON)
◆Reti locali (LAN)
◆televisione via cavo (CATV)
◆attrezzature di prova
Parametri tecnici
| Parametro | 1xN PLC Splitter Specifica | ||||||
| lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perdita di inserimento (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformità (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Max | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Lunghezza d'onda perdita di dipartimento (dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura perdita del dipartimento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Direttiva (dB) Min | 55 | ||||||
| Perdita di ritorno (dB) Min | 55(50) | ||||||
| Temperatura di funzionamento (°C) | -40 ~ +85 | ||||||
| Temperatura di conservazione (°C) | -40 ~ +85 | ||||||
| Lunghezza della fibra | 1m o su misura | ||||||
| Tipo di fibra | G657A | ||||||
| Tipo di connettore | Personalizzato | ||||||
| PLC Splitter Fibra nuda (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Blcokless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo di divisione del PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ‰ 1U 2U scatola per il montaggio a scaffale, scatola LGX, scatola ODF | ||||||
Materiale di alta qualità e stabilità
 |
|
|
|
Fibra insensibile |
Ferrule ceramiche in nanozirconio |

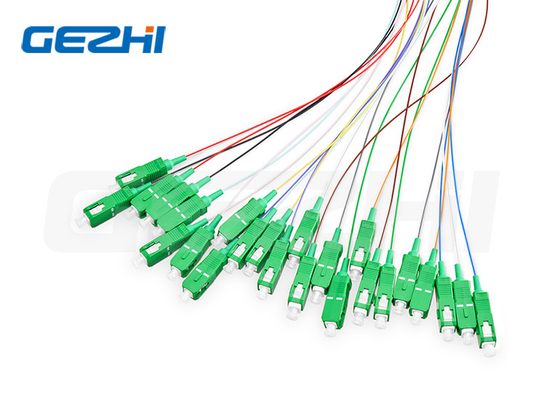

Connettori SC/APC |
Informazioni sull'ordine
|
