GZ-FSW-2x4 Switch Ottico in Fibra con Intervallo di Lunghezza d'onda 1260~1650nm e Controllo TTL per Bassa Perdita di Inserzione

Name: GZ-FSW-2x4 Switch Ottico in Fibra con Intervallo di Lunghezza d'onda 1260~1650nm e Controllo TTL per Bassa Perdita di Inserzione
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-2x4 Switch ottico a fibra
Price: 305.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-FSW-2x4 Switch ottico a fibra
Moq:	1 PC
prezzo:	US$260-US$350
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Modello:

GZ-FSW-2X4

Perdita di inserzione:

Tipo:0.5 dB Max.:10,0 dB

Gamma di lunghezze d'onda:

1260~1650 nanometro

Tipo di fibra:

SM, 9/125um ((SMF-28)

Potenza ottica:

≤ 500 mW

Connettore:

LC/PC

Modalità di controllo:

TTL

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

GZ-FSW-2x4 Switch ottico a fibra

1260~1650nm Fibra Ottica Switch

Interruttore ottico di controllo TTL

Descrizione del prodotto

GZ-FSW-2x4 Switch ottico a fibra 1260~1650nm Controllo TTL Switch ottico

L'interruttore ottico GZ-FSW-2x4 è un dispositivo di precisione per il controllo del percorso della luce progettato per gestire e convertire i percorsi ottici nei sistemi di comunicazione.Questo interruttore svolge un ruolo vitale nelle applicazioni di comunicazione ottica, che consente una gestione e un percorso luminosi efficienti.

Caratteristiche chiave

Soluzione a basso costo senza pari
Distorsioni ottiche minime
Alte prestazioni di isolamento
Affidabilità eccezionale
Progettazione di percorsi ottici privi di epossidi
Comodo passaggio di luce tramite comando del pulsante
Interfaccia RS-232 con capacità di controllo del software per PC

Applicazioni

Sistemi di rete ad anello
Monitoraggio remoto nelle reti ottiche
Prova di componenti in fibra ottica
Monitoraggio multiplex del sistema di trasmissione ottica
Sistemi di scambio automatico di rivelatori ottici LAN
Monitoraggio dinamico a più punti nei sistemi di rilevamento ottico

Specifiche tecniche

Parametro	Valori
Modello	GZ-FSW-2X4
Perdita di inserimento	Tipo: 0,5 dB, massimo: 1,0 dB
Intervallo di lunghezza d'onda	1260~1650 nm
Lunghezza d'onda di prova	1310/1550 nm
Tipo di fibra	SM, 9/125um (SMF-28)
Risultato di perdita	≥ 50 dB
Intercettazione	≥ 70 dB
PDL	≤ 0,05 dB
WDL	≤ 0,25 dB
TDL	≤ 0,25 dB
Ripetibilità	≤ 0,02 dB
Durata di vita	≥ 10 milioni di cicli
Orario di cambio	8 ms (canale adiacente)
Potenza ottica	≤ 500 mW
Collegamento	LC/PC
Modalità di controllo	TTL
Fornitura di energia di lavoro	5V/100 mA
Temperatura di funzionamento	-40°C a +85°C
Dimensione	1040,012028±0,2 mm

Dimensioni del prodotto e interfaccia

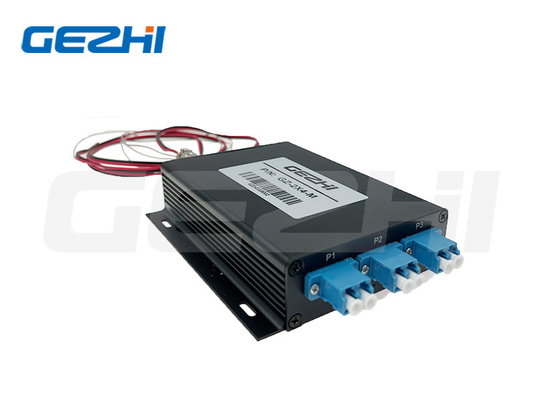

Configurazione del connettore:
Collegamento P1: canale di commutazione ottica comune
Collegamento P2: canale di commutazione ottica 1
Collegamento P3: canale di interruttore ottico 2

Luce di indicazione:
Indicatore 1: Indicatore di potenza
Indicatore luminoso 2: indicatore del canale 1 (illumina quando P1 passa a P2)
Indicatore luminoso 3: indicatore del canale 2 (illumina quando P1 passa a P3)

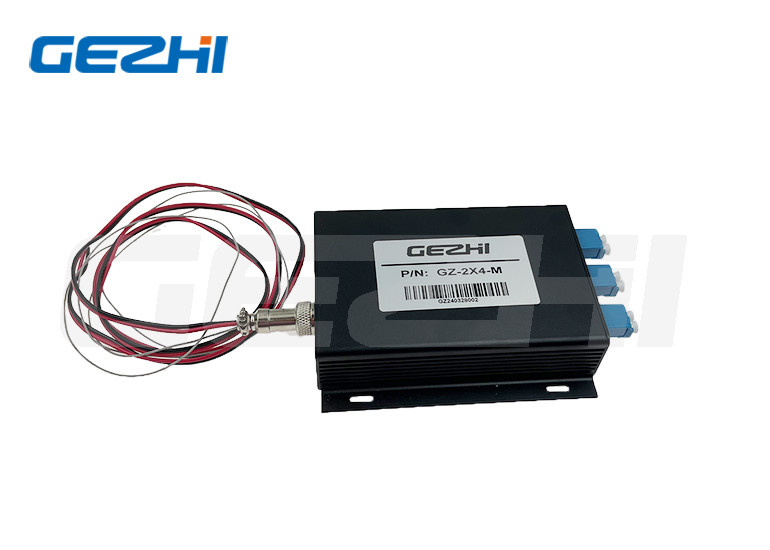

Interfaccia di controllo GX12-3:
Pin 1: alimentazione +5V
Pin 2: Terreno (GND)
Pin 3: pin di controllo (alto: P1-P2, basso: P1-P3)

Configurazione della rotta ottica

Disegno tecnico
