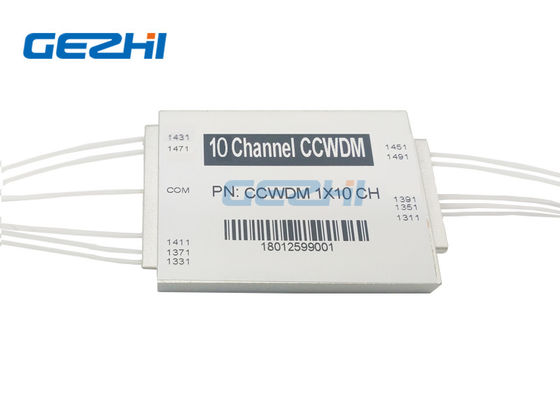

Componenti di fibra ottica 1491nm Optico passivo 1x10 canali Compatto modulo CWDM

Name: Componenti di fibra ottica 1491nm Optico passivo 1x10 canali Compatto modulo CWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x10
Price: 744.08 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	CCWDM-1x10
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ISO9001

Nome dell' articolo:

Moduli CCWDM ottici

Canale:

1x10

lunghezza d'onda:

1311~1491 nm

Collegamento:

LC/UPC

Applicazione:

Reti PON

Caratteristica:

PDL basso

Imballaggi particolari:

2pcs in una schiuma con la scatola di carta

Capacità di alimentazione:

60000pcs al mese

Evidenziare:

multiplexor di 1491nm CCWDM

moduli di 1x10 Opitcal CCWDM

10 canali CCWDM passivo

Descrizione del prodotto

Modulo di trasmissione CCWDM passivo ottico

Descrizione del prodotto
IlModulo di trasmissione CCWDM passivo otticoda GEZHI significa aggiungere capacità alla rete in fibra ottica senza installare ulteriori fibre.Fornisce maggiore larghezza di banda e maggiori entrate da impianti di fibra legacy in uno dei pacchetti più piccoli del settore. ilModulo di trasmissione CCWDM passivo otticoè basato sulla tecnologia del filtro a film sottile e sul micro imballaggio ottico di legame metallico.

Applicazioni

Reti PON
Reti di telecomunicazione
Multiplexing ottico di aggiunta/abbandono
Reti metropolitane
Reti a banda larga
Collegamenti CATV

Caratteristiche

Basse perdite di inserimento
Isolamento elevato, PDL basso
Buona uniformità tra canali
Dimensioni compatte
Alta affidabilità e stabilità

Specificità

Parametro		10 Ch	12Ch	14 C	16Ch	18Ch
lunghezza d'onda di funzionamento (nm)		1260~1620
Lunghezza d'onda del canale (nm)		1270,1290.....1590,1610, o 1271,1291.....1591,1611
Distanza tra i canali		20
Banda di passaggio del canale (nm)		CWL+/-6,5 nm
Perdita di inserimento (dB)		≤ 1.5	≤ 1.5	≤ 1.8	≤ 1.8	≤ 2.0
Canal Ripple (dB)		≤ 0.4
Isolamento ((dB)	Adiacente	> 30
	Non adiacenti	> 40
Modalità di polarizzazione Dispersione (PS)		≤ 0.2
Perdite dipendenti dalla polarizzazione		≤ 0.2
Direttiva (dB)		> 45
Perdita di rendimento (dB)		> 45
Potenza massima di gestione ((mW)		500
Temperatura di funzionamento ((°C)		-5~+70
Temperatura di conservazione ((°C)		-40~85
Tipo di fibra		G657A1
Collegamento		TBD
Dimensione dell'imballaggio ((mm)		L55 x W35 x H8			L55 x W45 x H8

Informazioni sull'ordine

Configurazione	Canale n.	Tipo di coda di maiale	Fibra lunghezza	Declinazione (mm))	Collegamento
CC=CCWDM	10=10 Canale 41=4+UPG 80=8 canale 81=8+UPG1 82=8+UPG2 12=12 Canale .....	0=250um 1=900um	0=0,5m 1=1m 2 = 1,5 m 3 = altri	1= L55 x W35 xH8 2= L55 x W45 xH8	0=Nessuno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7 = altri

Disegno meccanico
TIPO 1
Componenti di fibra ottica 1491nm Optico passivo 1x10 canali Compatto modulo CWDM 0
TIPO 2
