| Brand Name: | GEZHI or OEM |
| Numero di modello: | commutatore ottico 1x2A |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

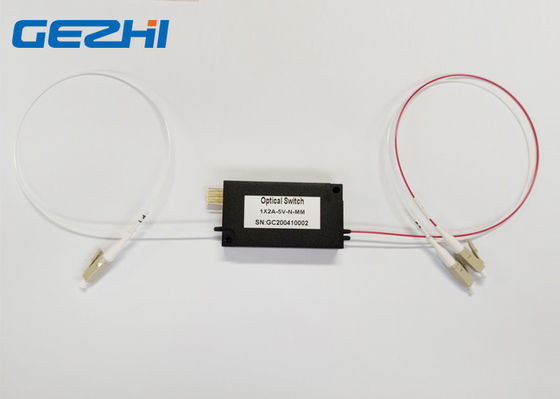

1x2A multi commutatore ottico 5V di chiusura di modo 850nm con la mini cassa del metallo
Multi imballaggio del commutatore ottico di modo 850nm di GEZHI 1x2A in una mini cassa del metallo e controllo con 4pins. L'oggetto Non sta chiudendo la tensione 5V con il connettore di LC/PC. La specificazione su misura è disponibile.
Caratteristiche
Perdita di inserzione bassa
Velocità di commutazione veloce
Il più di piccola dimensione
Alta temperatura di funzionamento
Applicazioni
OADM
UOMO
Monitoraggio di sistema
Prova componente
Specificazione
|
Parametri |
GZ-FSW-1×2A | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Lunghezza d'onda di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,8 massimo: 1,2 | Tipo: 0,5 massimo: 1,0 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
|
Alimentazione elettrica |
V | 3,0 o 5,0 | |
| Vita | Tempo | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | 0~+70 o -40~+85 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Dimensione | millimetro | (L) 55× (W) 30× (H) 12,8 | |
Nota: 1. la personalizzazione è disponibile.
2. specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.
Itinerario ottico
| Modello di controllo | Azionamento elettrico | Sensore di stato | Percorso ottico | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| Chiusura | V+ | Terra | Aperto | P1-P2 | |
| Terra | V+ | Fine | P1-P3 | |
|
| Non chiusura | V+ | Terra | Fine | P1-P3 | |
| Terra | Terra | Aperto | P1-P2 | |
|
| Specifiche | Tensione | Corrente | Resistenza |
| chiudere 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Non chiudere 5V | 4.5~5.5 | 25~31mA | 178Ω |
| chiudere 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Non chiudere 3V | 2.7~3.3 | 42~51mA | 65Ω |
informazioni ottiche di ordine legato 1x2A
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
