| Brand Name: | GEZHI or OEM |
| Numero di modello: | commutatore di esclusione ottico 2x2 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

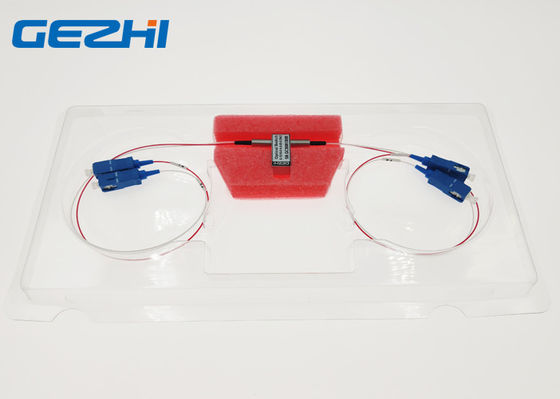

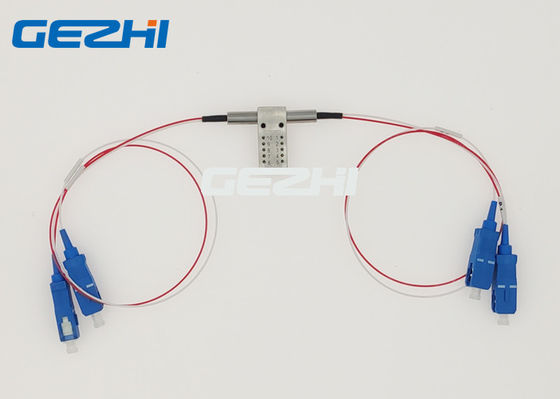

Chiusura della lunghezza d'onda monomodale ottica micro 1310/1550nm del commutatore di esclusione 2x2
Il micro commutatore di esclusione ottico 2x2 di GEZHI è uso altamente stabile nella protezione/ripristino ottici della rete. Quando il potere è sopra, il modo di funzionamento del commutatore di esclusione è fissato al normale ed il dispositivo locale della rete è collegato con la principale-rete. Quando l'interruzione di corrente accade, il commutatore di esclusione ottico 2x2 è messo rapidamente per escludere il modo per isolare il mainnetwork dal dispositivo locale della rete. Inoltre, il micro commutatore è di chiusura del tipo ed ha un tempo di funzionamento di 8ms.
Caratteristiche
Perdita di inserzione bassa
Chiusura o Non chiudere
Alto isolamento di Manica
Percorso ottico libero a resina epossidica
Altamente stabile ed affidabile
Applicazioni
Strumentazione
Sistemi di prova della rete
Percorso del segnale ottico
Ottici configurabili aggiungono/goccia
Protezione/ripristino ottici di Netrwork
Protezione del ricevitore e del trasmettitore
Informazioni di ordine
GZ-2×2B-x-xx-x-x-x-xx-x-x
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Specificazione
| Parametri | GZ-FSW-2×2B | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,8 massimo: 1,2 | Tipo: 0,6 massimo: 0,8 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Alimentazione elettrica | v | 3,0 o 5,0 | |
| Vita | periodi | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) la personalizzazione 27.0× (W) 12.0× (H) 8,2 è disponibile. | |
Perni
| Parametri | Perni | Azionamento elettrico | Sensore di stato | ||||||
| 2×2B | Percorso ottico | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non chiusura | P1-P3 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
| P1-P4, P2-P3 | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto | |
| chiusura | P1-P3 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
| P1-P4 P2-P3 | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
Itinerario ottico
| Stato uno | Stato due |
|
|
|
immagine a fibre ottiche del commutatore di esclusione 2x2
Video
|
|
