| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x8 multicanale |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

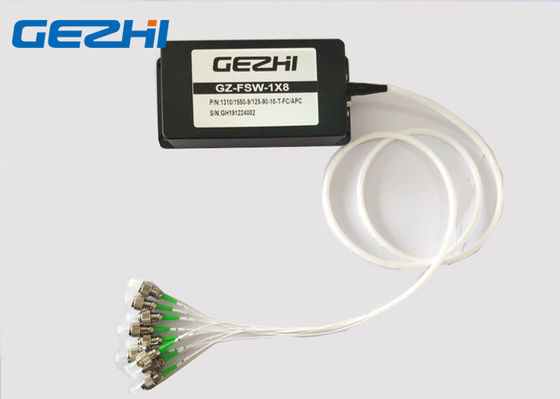

Commutatori ottici 1x8 MP 13/15 Swtich ottico della fibra multicanale con l'interfaccia di TTL
I commutatori ottici della fibra multi--Channele di GEZHI 1×8 è un genere di componente funzionale, con l'abilità di commutazione dell'itinerario ottico. Nel sistema di trasmissione di fibra ottica, è usato per la multi selezione del rivelatore di sorgente luminosa, il monitoraggio multicanale della fibra e la protezione di fibra ottica ecc. del percorso. Inoltre, inoltre è utilizzato nel sistema di prova di fibra ottica per fibra ottica e la sua prova componente, la prova del cavo all'aperto ed il sistema di controllo ottico a punti multipli dei sensori.
Caratteristiche
Affidabilità con poche perdite ed alta
Interfaccia parallela (TTL)
Più di 128 canali
Progettazione modularizzata
senza a resina epossidica sul percorso ottico
Applicazioni
Rete a anello
Monitoraggio a distanza nella rete ottica
Prova della fibra, componente ottica
Specificazione
| Parametri | Unità | GZ-FSWM-1×N | |||
| Perdita di inserzione | dB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Tipo: 0,8 massimo: 1,0 | Tipo: 1,2 massimo: 1,5 | Tipo: 1,5 massimo: 1,8 | |||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260 ~ 1650 | ||
| Verifichi la lunghezza d'onda | nanometro | 850 / 1300 | 1310 / 1550 | ||
| Attenuazione di riflessione | dB | MILLIMETRO DI ≥ 50 DEL ≥ 30 MP | |||
| Diafonia | dB | ≥ 55 | |||
| PDL | dB | ≤ 0,05 | |||
| WDL | dB | ≤ 0,25 | |||
| TDL | dB | ≤ 0,25 | |||
| Ripetibilità | dB | ≤ ±0.05 | |||
| Durevolezza | Cicli | ≥ 10 milioni | |||
| Tempo di commutazione | spettrografia di massa | ≤ 10 (tempo del commutatore di sequenza di a canale adiacente) | |||
| Potere ottico | Mw | ≤500 | |||
| Temperatura di funzionamento | ℃ | -20 ~ +70 | |||
| Temperatura di stoccaggio | ℃ | -40 ~ +85 | |||
| Umidità relativa | % | 5 ~ 95 | |||
| Dimensione | millimetro | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
Nota: 1. la personalizzazione è disponibile.
2. Specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.
Informazioni di ordinazione
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| Manica | Tipo della fibra | Verifichi la lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra | Connettore |
| 1 ~ 128 | MP: MP, 9/125 M5: Millimetro, 50/125 M6: Millimetro, 62.5/125 X: Altri |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: Altri |
90: 900um 20: 2.0mm 30: 3.0mm X: Altri |
05: 0.5m 10: 1.0m 15: 1.5m X: Altri |
OO: Nessuno FP: FC/PC FA: FC/APC PS: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Altri |
