| Brand Name: | GEZHI or OEM |
| Numero di modello: | commutatore di fibra ottica 1x2 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

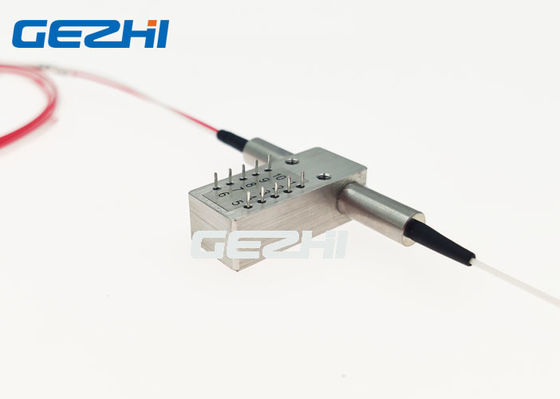

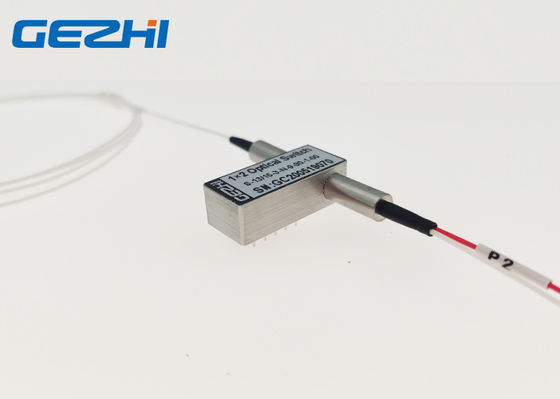

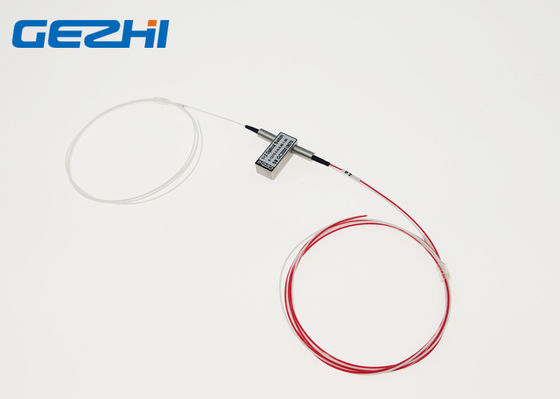

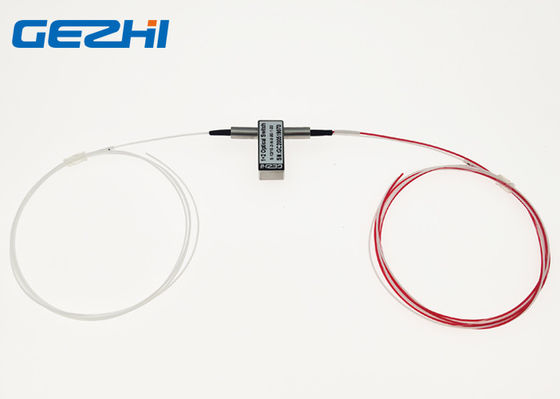

commutatori ottici 1550nm monomodale del prisma a fibra ottica 1x2 senza connettore
Configurate a fibra ottica dei commutatori ottici del prisma di GEZHI 1x2 da tipo 1x2 con tre fibre e due stati. Si collega senza alcun connettore per 3V tensione su misura e con Non chiusa, PWB moutable. I commutatori ottici del prisma a fibra ottica di GEZHI 1x2 collega i canali ottici riorientando un segnale ottico ricevuto nell'selezionato per produrre la fibra. I commutatori a fibra ottica è apllication in protezione e ripristino ottico della rete, la protezione di apparecchiatura di trasmissione e di ricerca e sviluppo.
Caratteristiche
Il più di piccola dimensione
Perdita di inserzione bassa
tipo Non chiuso tensione di 3V
Senza connettore per su misura
Tipo industriale disponibile
Applicazioni
Monitoraggio ottico della rete
router di lunghezza d'onda
Riconfigurabile aggiunga/multiplexor di goccia
Itinerario ottico
| Stato uno | Stato due |
|
|
|
Perni
| Tipo | Pin | Azionamento elettrico | Sensore di stato | ||||||
| 1×2 | canale | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chiusura | P1-P2 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
| P1-P3 | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
| Non chiusura | P1-P2 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
| P1-P3 | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto | |
informazioni ottiche di ordine legato 1x2
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Specificazione
|
Parametri |
GZ-FSW-1×2 | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Lunghezza d'onda di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,8 massimo: 1,2 | Tipo: 0,5 massimo: 1,0 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
|
Alimentazione elettrica |
V | 3,0 o 5,0 | |
| Vita | Tempo | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+80 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. la personalizzazione è disponibile.
2. Specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.
