| Brand Name: | GEZHI or OEM |
| Numero di modello: | AWG 80CH |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Modulo del modulo 1x80CH DWDM di Gaussion AAWG Mux/Demux
Il mux/demux di GEZHI Gaussion AAWG basato sulla silice sulla tecnologia del silicio, è progettato per le applicazioni di gioco di canale del ITU dove nessuna corrente elettrica è richiesta. Questo modulo di AAWG DWDM funziona a 50GHz che spazia i canali di totale 80 di lunghezze d'onda di griglia DWDM del ITU. Il basso costo ed il rendimento elevato gli rendono la soluzione ideale per le applicazioni della lunga distanza e della metropolitana DWDM. Il 96CH 50Ghz AAWG DWDM può essere usato per sostituire i prodotti tradizionali di TFF (filtro) dal film sottile DWDM per i casi dove non c'è nessun potere disponibile.
GEZHI 96ch AAWG Mux Demux è un modulo ottico passivo evolutivo, ad alta densità ed autonomo che ha stato adatto a perfettamente a SONET/SADH, il trasporto PDH, servizi di ETHERNET nell'accesso e le reti ottiche del bordo della metropolitana.
Caratteristiche
Alto isolamento di Manica
Alte stabilità ed affidabilità
Ampia banda di passaggio
Perdita di inserzione bassa
Arte innovatrice per la prestazione massima con l'alto livello di protezione
Capacità elevata per le applicazioni Dato-affamate
Sulla base di tecnologia un-atermica dell'AWG con le bande di passaggio a forma di gaussiane
Applicazioni
Reti della metropolitana
Centro dati
Applicazioni di CATV
Rete di Access
Rete di WDM
Telecomunicazione
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 96 | 80, 96 canali disponibili | |||
| Gioco di Manica | 50 | Gigahertz | |||
| larghezza di banda 1dB |
0,18 |
nanometro | Tipo di Gaussion | ||
| larghezza di banda 3dB |
0,28 |
nanometro | |||
| I.L | 7 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 22 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 27 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 20 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Rispetto alla tecnologia tradizionale di TFF, il modulo di GEZHI AAWG DWDM presenta i seguenti vantaggi insostituibili ed ovvi:
AAWG DWDM ha la stabilità termica ed accuratezza migliore di ITU-griglia che ITU-G694.1 richiede per con il più ampia larghezza di banda della trasmissione, così può applicarsi alle aree di qualità superiore quale il sistema DWDM comunicazioni ottiche della metropolitana/della lunga distanza.
Migliore caratteristica di PMD (< 0="">
AAWG non ha bisogno del controllo esterno del circuito. Come prodotto passivo puro, può usare la tecnologia della auto-compensazione per fare il controllo dell'autoadattamento per la temperatura esterna.

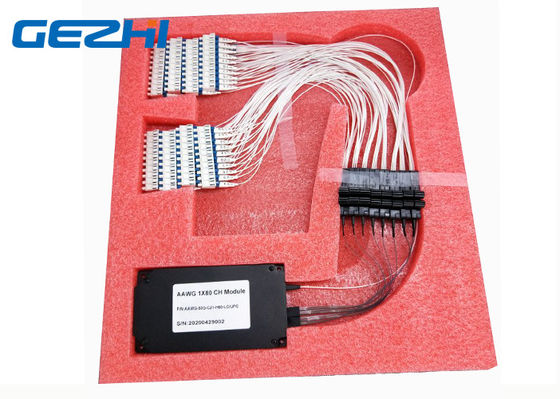

Immagine del pacchetto
|
|
