C50 Manica doppio gaussiano 100G AAWG DWDM della fibra 32

Name: C50 Manica doppio gaussiano 100G AAWG DWDM della fibra 32
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 32CH-AAWG-MD
Price: 98.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	32CH-AAWG-MD
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	5-8 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ,ISO9001

Nome di prodotto:

100G AAWG

Manica:

32 Manica

Lunghezza d'onda:

C19 a C50

Pacchetto:

1U autonomo 19" scaffale

Caratteristica:

Perdita di inserzione bassa

Applicazione:

Il WDM ha basato ADM

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

100000Channel al mese

Evidenziare:

modulo atermico dell'AWG 100G

32 Manica AAWG

attrezzatura di 32CH AAWG

Descrizione del prodotto

tipo gaussiano fibra doppia dell'attrezzatura di 100G AAWG DWDM

Il tipo gaussiano fibra doppia dell'attrezzatura del 100G AAWG DWDM di Gezhi è un modulo ottico passivo ad alta densità, con poche perdite ed autonomo. È basato sull'AWG atermica con la tecnologia monolitica gaussiana. Il tipo gaussiano fibra doppia dell'attrezzatura di 100G AAWG DWDM offre ultra un con poche perdite (massimo: 3.5dB) ed alta soluzione di WDM di isolamento del canale per accesso della metropolitana e le applicazioni dei centri dati. questo tipo gaussiano facilità doppia dell'attrezzatura di 100G AAWG DWDM della fibra di trattamento della fibra, di affidabilità a lungo termine e di isolamento eccellente del canale in un 1U 19" Rackmount, che è il dispositivo ideale per i sistemi che richiedono la prestazione superiore, il basso costo e gli alti conteggi del canale. Il tipo gaussiano fibra doppia Mux incorporato + Demux dell'attrezzatura di 100G AAWG DWDM in un'unità, lavorante a due fibre della rete.

Caratteristiche	Applicazioni
Alto isolamento di Manica Standalong 19" 1U Rackmount Completamente passivo Perdita di inserzione bassa	Reti della lunga distanza e della metropolitana Elaborazione del segnale ottico Percorso selettivo di lunghezza d'onda Il WDM ha basato ADM Trasmissione di WDM

attrezzatura di 32CH AAWG DWDM Mux+Demux

Informazioni di ordinazione

AWG

Gioco di Manica

Numero dei canali

Configurazione

primo Manica

Tipo del pacchetto

Connettore di In/Out

1=100GHz

32=32Channel

Manica 40=40

Manica 44=44

Manica 48=48

Fibra di S=Single

Fibra di D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19» 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

Il modulo di DWDM AAWG (grata allineata atermica della guida d'onda) è un genere di modulo passivo basato sulla tecnologia dello SpA (guida d'onda planare), che non ha bisogno dell'alimentazione elettrica o del controllo della temperatura supplementare; Rispetto ai prodotti tradizionali di TFF (filtro dal film sottile), AAWG presenta i vantaggi di alta integrazione, di buona uniformità, di PMD basso e di perdita di inserzione bassa. AAWG può fornire vari canali, metodi d'imballaggio e porti estesi affinchè i clienti scelga; Attualmente, dovuto le caratteristiche multicanali di AAWG, è ampiamente usato nella trasmissione del segnale interurbano quali l'UOMO, la rete principale ed il centro dati.

Specificazione

Parametri	Circostanze	Specifiche			Unità
Parametri	Circostanze	Min.	Massimo.
Temperatura di funzionamento	Funzionamento	-5	65		Oc
Umidità di funzionamento	Funzionamento	5	95		%RH
Temperatura di stoccaggio	Non_Operating	-40	+85		Oc
Umidità di stoccaggio	Non_Operating	5	95		%RH
*SPECIFICAZIONE OTTICA*	*AWG AAWG GAUSSIANO*
Parametri	Circostanza	Spec.			Unità
Parametri	Circostanza	Min	Tipo	Massimo
Numero dei canali			2-1×32
Gioco di Manica di numero	100GHz		100		Gigahertz
Cha. Lunghezza d'onda concentrare	Frequenza del ITU.		C – banda		nanometro
Passband di canale chiaro			±0.1		nanometro

Stabilità di lunghezza d'onda	Gamma massima dell'errore di lunghezza d'onda di tutti i canali e temperature nella polarizzazione media.		±0.05		nanometro
-1 larghezza di banda di Manica di dB di dB -1	Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale	0,24			nanometro
-3 larghezza di banda di Manica di dB di dB -3	Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale	0,43			nanometro
Perdita di inserzione ottica alla griglia del ITU	Definito come la trasmissione minima alla lunghezza d'onda del ITU per tutti i canali. Per ogni canale, a tutte le temperature e polarizzazioni.		3,2	3,5	dB
Isolamento a canale adiacente	Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali adiacenti.	30			dB
Non adiacente, isolamento di Manica	Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali nonadjacent.	40			dB
Isolamento totale di Manica	Differenza cumulativa totale di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU di tutti i altri canali, compreso i canali adiacenti.	33			dB
Uniformità di perdita di inserzione	Gamma massima della variazione di perdita di inserzione in seno al ITU attraverso tutti i canali, polarizzazioni e temperature.		0,8	1,0	dB
Ondulazione di perdita di inserzione	Qualsiasi massimi e qualsiasi minimi di perdita ottica attraverso Il ITU lega, a parte i punti di frontiera, per ogni canale ad ogni porto		0,4	0,5	dB
Direzionalità	Rapporto di potere riflesso da qualsiasi canale (all'infuori del canale n) a potere dentro dal canale di ingresso n	50			dB
Attenuazione di riflessione ottica	Porti di uscita & dell'input	40			dB
Perdita dipendente di PDLPolarization nella banda del canale chiaro	Valore nel peggiore dei casi misurato nella banda del ITU		0,3	0,5	dB
Dispersione di modo di polarizzazione				0,5	ps
Potere ottico massimo				23	dBm
Gamma del monitoraggio dell'ingresso/uscita di MUXDEMUX		-35		+23	dBm

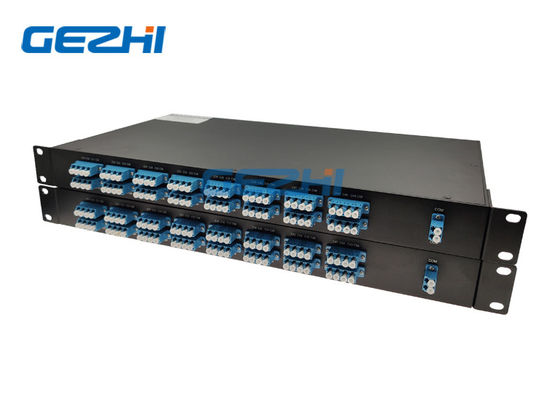

32 l'AWG atermica gaussiana DWDM dei canali 100Ghz si raddoppia scaffale della fibra montabile

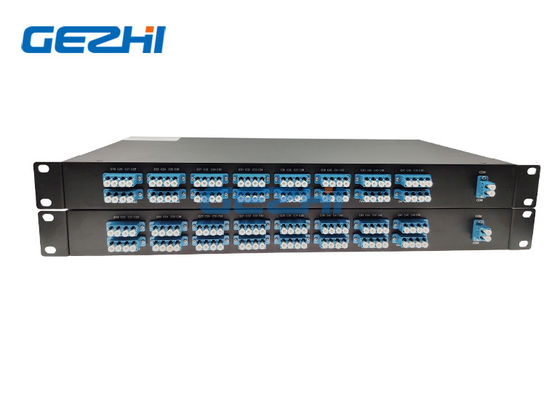

C50 Manica doppio gaussiano 100G AAWG DWDM della fibra 32 0

tipo gaussiano trasmissione dell'attrezzatura di 100G AAWG DWDM sopra fibra doppia
