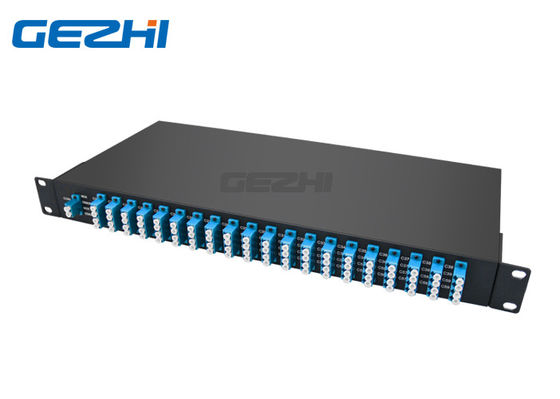

Grata allineata atermica doppia della guida d'onda della fibra 40CH AAWG

Name: Grata allineata atermica doppia della guida d'onda della fibra 40CH AAWG
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40CH-AAWG-D
Price: 98.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	40CH-AAWG-D
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	5-8 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS ,ISO9001

Nome di prodotto:

40CH AAWG

Lunghezza d'onda:

C20 a C59

Manica:

40CH

Connettore:

Adattatore di LC/UPC

Pacchetto:

1U autonomo 19" scaffale

Applicazione:

Reti della trazione di Llong

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

100000Channel al mese

Evidenziare:

40CH AAWG DWDM MUX

multiplexor di 40CH AAWG

Demoltiplicatore del multiplexor

Descrizione del prodotto

guida d'onda allineata atermica 40CH che gratta il multiplexor ed il demoltiplicatore doppi della fibra

Il 40ch Mux Demux AAWG di Gezhi è un modulo ottico passivo ad alta densità, con poche perdite ed autonomo. È basato sulla tecnologia atermica dell'AWG con la tecnologia monolitica gaussiana. Il modulo di 40-channel AAWG offre una soluzione ultra con poche perdite (sotto 4.5dB) ed alta di WDM di isolamento del canale per i centri dati e le applicazioni di accesso della metropolitana. questa grata allineata atermica della guida d'onda 40CH fornisce la facilità di trattamento della fibra, di isolamento eccellente del canale e dell'affidabilità a lungo termine in un 19" scaffale della pagina 1U, che è il dispositivo ideale per i sistemi che richiedono la prestazione superiore, gli alti conteggi del canale ed il basso costo. Insieme con gli amplificatori ed i risponditori, i supporti stridenti allineati atermici della guida d'onda 40ch una vasta gamma di architetture da punto a punto semplice alle configurazioni di anello amplificate.

Caratteristiche

Completamente passivo, nessun power& nessun raffreddamento richiesto

Alto isolamento di Manica per affidabilità aumentata

Mux incorporato e Demux in un'unità, lavorante a due fibre della rete

Perdita di inserzione ultrabassa per la distanza e la prestazione migliorate

Applicazioni

Il WDM ha basato ADM

Elaborazione del segnale ottico

Trasmissione di WDM

Percorso selettivo di lunghezza d'onda

Reti della lunga distanza e della metropolitana

Specificazione

Parametri	Circostanze	Specifiche			Unità
Parametri	Circostanze	Min.	Massimo.
Temperatura di funzionamento	Funzionamento	-5	65		Oc
Umidità di funzionamento	Funzionamento	5	95		%RH
Temperatura di stoccaggio	Non_Operating	-40	+85		Oc
Umidità di stoccaggio	Non_Operating	5	95		%RH
*SPECIFICAZIONE OTTICA*	*AWG AAWG GAUSSIANO*
Parametri	Circostanza	Spec.			Unità
Parametri	Circostanza	Min	Tipo	Massimo
Numero dei canali			2-1×40
Gioco di Manica di numero	100GHz		100		Gigahertz
Cha. Lunghezza d'onda concentrare	Frequenza del ITU.		C – banda		nanometro
Passband di canale chiaro			±0.1		nanometro

*SPECIFICHE OTTICHE*
Parametri	Circostanza	Spec.			Unità
Parametri	Circostanza	Min	Tipo	Massimo
Stabilità di lunghezza d'onda	Gamma massima dell'errore di lunghezza d'onda di tutti i canali e temperature nella polarizzazione media.		±0.05		nanometro
-1 larghezza di banda di Manica di dB di dB -1	Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale	0,24			nanometro
-3 larghezza di banda di Manica di dB di dB -3	Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale	0,43			nanometro
Perdita di inserzione ottica alla griglia del ITU	Definito come la trasmissione minima alla lunghezza d'onda del ITU per tutti i canali. Per ogni canale, a tutte le temperature e polarizzazioni.		3,5	4,5	dB
Isolamento a canale adiacente	Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali adiacenti.	30			dB
Non adiacente, isolamento di Manica	Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali nonadjacent.	40			dB
Isolamento totale di Manica	Differenza cumulativa totale di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU di tutti i altri canali, compreso i canali adiacenti.	33			dB
Uniformità di perdita di inserzione	Gamma massima della variazione di perdita di inserzione in seno al ITU attraverso tutti i canali, polarizzazioni e temperature.		0,8	1,0	dB
Ondulazione di perdita di inserzione	Qualsiasi massimi e qualsiasi minimi di perdita ottica attraverso Il ITU lega, a parte i punti di frontiera, per ogni canale ad ogni porto		0,4	0,5	dB
Direzionalità	Rapporto di potere riflesso da qualsiasi canale (all'infuori del canale n) a potere dentro dal canale di ingresso n	50			dB
Attenuazione di riflessione ottica	Porti di uscita & dell'input	40			dB
Perdita dipendente di PDLPolarization nella banda del canale chiaro	Valore nel peggiore dei casi misurato nella banda del ITU		0,3	0,5	dB
Dispersione di modo di polarizzazione				0,5	ps
Potere ottico massimo				23	dBm
Gamma del monitoraggio dell'ingresso/uscita di MUXDEMUX		-35		+23	dBm

Informazioni di ordinazione

AWG

Gioco di Manica

Numero dei canali

Configurazione

primo Manica

Tipo del pacchetto

Connettore di In/Out

1=100GHz

32=32Channel

Manica 40=40

Manica 44=44

Manica 48=48

Fibra di S=Single

Fibra di D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19» 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

guida d'onda allineata atermica 40CH che gratta fibra doppia

Grata allineata atermica doppia della guida d'onda della fibra 40CH AAWG 0
