| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x32CH-AAWG-D |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

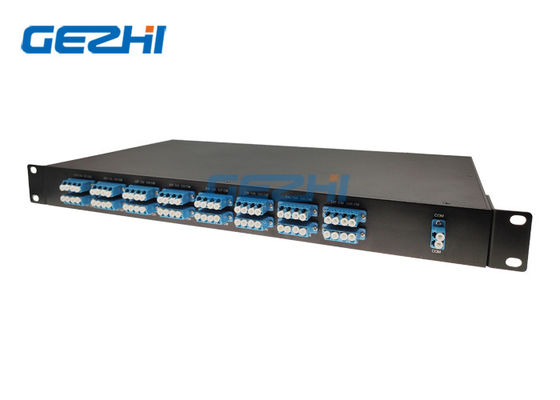

Allineare-guida d'onda atermica duplex che gratta il supporto di scaffale di Demux e di Mux 1RU
La Allineare-guida d'onda atermica duplex di Gezhi che gratta il supporto di scaffale di Demux e di Mux 1RU è un modulo ottico passivo ad alta densità, con poche perdite ed autonomo. È basata sull'AWG atermica con la tecnologia monolitica gaussiana. La Allineare-guida d'onda atermica duplex che gratta il supporto di scaffale di Demux e di Mux 1RU offre ultra un con poche perdite (massimo: 3.5dB) ed alta soluzione di WDM di isolamento del canale per accesso della metropolitana e le applicazioni dei centri dati. questa Allineare-guida d'onda atermica duplex che gratta facilità del supporto di scaffale di Demux e di Mux 1RU di trattamento della fibra, di affidabilità a lungo termine e di isolamento eccellente del canale in un 1U 19" Rackmount, che è il dispositivo ideale per i sistemi che richiedono la prestazione superiore, il basso costo e gli alti conteggi del canale. La Allineare-guida d'onda atermica duplex che gratta il supporto di scaffale di Demux e di Mux 1RU Mux incorporato + Demux in un'unità, lavorante a due fibre della rete.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametri | Circostanze | Specifiche | Unità | ||
| Min. | Massimo. | ||||
| Temperatura di funzionamento | Funzionamento | -5 | 65 | Oc | |
| Umidità di funzionamento | Funzionamento | 5 | 95 | %RH | |
| Temperatura di stoccaggio | Non_Operating | -40 | +85 | Oc | |
| Umidità di stoccaggio | Non_Operating | 5 | 95 | %RH | |
| SPECIFICAZIONE OTTICA | AWG AAWG GAUSSIANO | ||||
| Parametri | Circostanza | Spec. | Unità | ||
| Min | Tipo | Massimo | |||
| Numero dei canali | 2-1×32 | ||||
| Gioco di Manica di numero | 100GHz | 100 | Gigahertz | ||
| Cha. Lunghezza d'onda concentrare | Frequenza del ITU. | C – banda | nanometro | ||
| Passband di canale chiaro | ±0.1 | nanometro | |||
| SPECIFICHE OTTICHE | |||||
| Parametri | Circostanza | Spec. | Unità | ||
| Min | Tipo | Massimo | |||
| Stabilità di lunghezza d'onda | Gamma massima dell'errore di lunghezza d'onda di tutti i canali e temperature nella polarizzazione media. | ±0.05 | nanometro | ||
| -1 larghezza di banda di Manica di dB di dB -1 | Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale | 0,24 | nanometro | ||
| -3 larghezza di banda di Manica di dB di dB -3 | Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale | 0,43 | nanometro | ||
| Perdita di inserzione ottica alla griglia del ITU | Definito come la trasmissione minima alla lunghezza d'onda del ITU per tutti i canali. Per ogni canale, a tutte le temperature e polarizzazioni. | 3,2 | 3,5 | dB | |
| Isolamento a canale adiacente | Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali adiacenti. | 30 | dB | ||
| Non adiacente, isolamento di Manica | Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali nonadjacent. | 40 | dB | ||
| Isolamento totale di Manica |
Differenza cumulativa totale di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU di tutti i altri canali, compreso i canali adiacenti. |
33 | dB | ||
| Uniformità di perdita di inserzione | Gamma massima della variazione di perdita di inserzione in seno al ITU attraverso tutti i canali, polarizzazioni e temperature. | 0,8 | 1,0 | dB | |
| Ondulazione di perdita di inserzione |
Qualsiasi massimi e qualsiasi minimi di perdita ottica attraverso Il ITU lega, a parte i punti di frontiera, per ogni canale ad ogni porto |
0,4 | 0,5 | dB | |
| Direzionalità | Rapporto di potere riflesso da qualsiasi canale (all'infuori del canale n) a potere dentro dal canale di ingresso n | 50 | dB | ||
| Attenuazione di riflessione ottica | Porti di uscita & dell'input | 40 | dB | ||
| Perdita dipendente di PDLPolarization nella banda del canale chiaro | Valore nel peggiore dei casi misurato nella banda del ITU | 0,3 | 0,5 | dB | |
| Dispersione di modo di polarizzazione | 0,5 | ps | |||
| Potere ottico massimo | 23 | dBm | |||
| Gamma del monitoraggio dell'ingresso/uscita di MUXDEMUX | -35 | +23 | dBm | ||
Informazioni di ordinazione
| AWG | X | XX | X | XX | X | XX |
| Gioco di Manica | Numero dei canali | Configurazione | primo Manica | Tipo del pacchetto | Connettore di In/Out | |
| 1=100GHz |
32=32Channel Manica 40=40 Manica 44=44 Manica 48=48
|
Fibra di S=Single Fibra di D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19» 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
32Channels AAWG DWDM 19" struttura 1U
