| Nome di prodotto: | Attrezzature OLP | Modalità di protezione: | 1:1 |
|---|---|---|---|
| Lunghezza d'onda: | 1310&1550nm | Porta di monitoraggio: | RJ45, RS-232 |
| Connettore: | SC/PC | Dimensione: | 2U: 483 x 230 x 89 mm |
| Evidenziare: | attrezzatura di 1550nm OLP,linea ottica di 1310nm OLP,Sistema del commutatore di OLP |
||

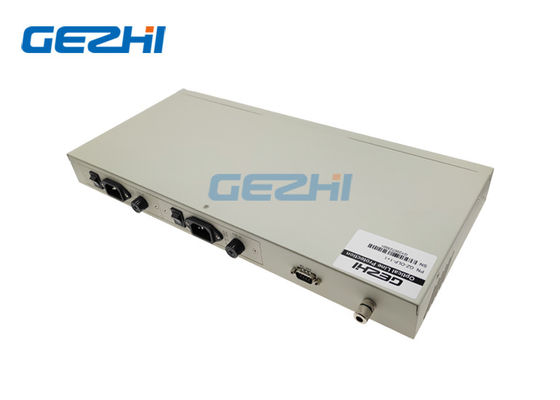

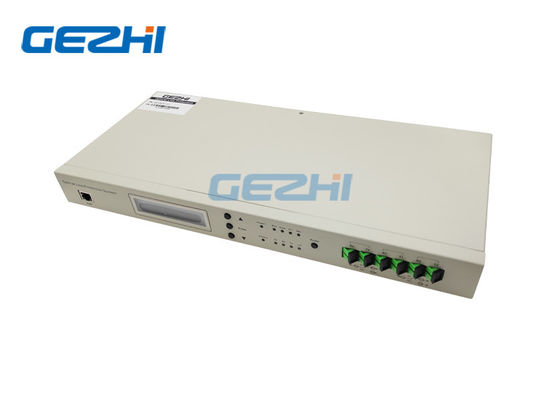

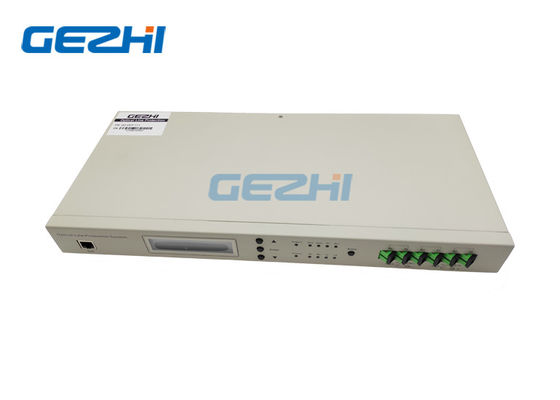

Linea ottica sistema 1310/1550nm dell'attrezzatura 1+1 di 1:1 OLP del commutatore di protezione
L'attrezzatura di GEZHI OLP (linea protezione ottica) è un dispositivo utilizzato nelle paia, una ad ogni estremità del segnale ottico proteggere la linea di trasmissione della rete. Il euipment di OLP usa la fibra ottica libera dall'itinerario differente per costruire un percorso di sostegno. Può realizzare il monitoraggio di potere ottico e la commutazione automatica. Entro tempo reale che controlla lo stato di potere in fibra di lavoro. può passare automaticamente da fibra di lavoro a fibra di sostegno quando il valore di potere di fibra di lavoro più in basso di una soglia definita dall'utente. Nella rete di comunicazioni ottiche, OLP controlla il potere ottico di fibra ottica a fibra ottica e standby a tempo reale. Nel caso il potere ottico corrente di fibra ottica sia più di meno di quanto il valore di soglia di commutazione prestabilito, quindi l'allarme è sopra e commuterebbe automaticamente a fibra ottica standby per proteggere la linea ottica del sistema di trasmissione.
Caratteristiche
Perdita di inserzione bassa
Caratteristiche trasparenti della trasmissione
Commutatore non invadente di affari
Riduca la perdita causata dalla linea errore
Ad alto livello di integrazione da progettazione alimentabile, che risparmia lo spazio del gabinetto
Aumenti l'affidabilità della rete di trasmissione, migliori la qualità della rete
L'espansione è molto conveniente

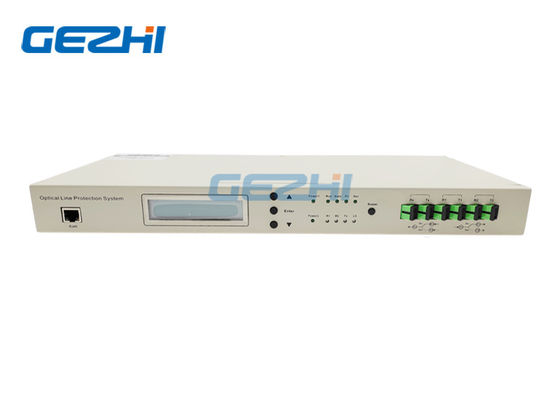

OLP adotta la progettazione di 1 U alto e può essere installato in un 19" standard telaio del metallo. Si applica 1+1 alla linea ottica backup (linea ottica backup di 1:1). Quando la linea principale ottica riparte, può mantenere la trasmissione del segnale da automaticamente commuta alla linea di sostegno.
un'illustrazione di 1+1 protezione:
Caratteristiche funzionali
L'indicatore luminoso mostra lo stato della linea ottica al porto
Il potere della soglia di commutazione ed il potere in modo allarmante della soglia possono essere installati tramite lo schermo LCD o l'accesso della gestione della rete
Due generi di modo operativo disponibili: ritorni automaticamente e manualmente alla linea principale.
Le attrezzature principali a ricevere il sito hanno tre modi per commutare: manuale e telecomandato automatici e forzati
Il tempo del commutatore automatico è di meno che 20ms
Alimentazione elettrica calda di ridondanza e caldo-pluggable doppi
Con la gestione della rete remota di CLI
Specificazione
| Parametro di sistema | Indice tecnico | |
| Lunghezza d'onda di calibratura | 1310nm & 1550nm | |
| Perdita di inserzione sul lato di trasmissione | < 4=""> | |
| Perdita di inserzione a ricevere lato | < 1=""> | |
| Attenuazione di riflessione | ≥ 45dB | |
| Interferenza | > 55dB | |
| Perdita di polarizzazione | <0> | |
| Rilevazione della gamma di potere ottico | -50~20dBm | |
| Tempo di commutazione | < 20ms=""> | |
| potere della soglia di Automatico-commutazione | -30dBm | |
| Modo di commutazione | Manuale automatico e forzato, a distanza | |
| Porto di Access ottico dell'ingresso/uscita | SC/APC, SC/PC, FC/APC, FC/PC | |
| Porto di Access della gestione della rete | RJ45, RS232 | |
| Modo della gestione della rete | CLI | |
| La dimensione del prodotto | telaio standard del metallo 19-inch | |
| Requisito ambientale | Temperatura di funzionamento | -10℃ ~ 60℃ |
| Temperatura di stoccaggio | -40℃ ~ 80℃ | |
| Umidità relativa | 5% ~ 95%, NO--condensando | |
| Alimentazione elettrica (standard) | 220V/AC, 50Hz; -48V/DC (facoltativo) | |
| Sicurezza e contabilità elettromagnetica | Soddisfacente rispetto al FCC, UL, CE, TUV, norme di CSA | |
| Consumo di energia | < 5W=""> | |
Illustrazione di protezione di 1:1
Caratteristiche funzionali
L'indicatore luminoso mostra lo stato della linea ottica al porto
Il potere della soglia di commutazione ed il potere in modo allarmante della soglia possono essere installati tramite lo schermo LCD o l'accesso della gestione della rete
Le attrezzature principali a ricevere il sito hanno tre modi per commutare: manuale e telecomandato automatici e forzati
Il tempo del commutatore automatico è di meno che 40ms
Alimentazione elettrica calda di ridondanza e caldo-pluggable doppi
Con la gestione della rete remota di CLI
Parametro tecnico
| Parametro di sistema | Indice tecnico | |
| Lunghezza d'onda di calibratura | 1310nm &1550nm | |
| Perdita di inserzione sul lato di trasmissione | < 1=""> | |
| Perdita di inserzione a ricevere lato | < 1=""> | |
| Attenuazione di riflessione | ≥ 45dB | |
| Interferenza | > 55dB | |
| Perdita di polarizzazione | <0> | |
| Rilevazione della gamma di potere ottico | -50~20dBm | |
| Tempo di commutazione | < 40ms=""> | |
| potere della soglia di Automatico-commutazione | -30dBm | |
| Modo di commutazione | Manuale automatico e forzato, a distanza | |
| Porto di Access ottico dell'ingresso/uscita | SC/APC, SC/PC, FC/APC, FC/PC | |
| Porto di Access della gestione della rete | RJ45, RS232 | |
| Modo della gestione della rete | CLI | |
| La dimensione del prodotto | telaio standard del metallo 19-inch | |
| Requisito ambientale | Temperatura di funzionamento | -10℃ ~ 60℃ |
| Temperatura di stoccaggio | -40℃ ~ 80℃ | |
| Umidità relativa | 5% ~ 95% checondensa | |
| Alimentazione elettrica (standard) | 220V/AC, 50Hz; - 48V/DC (facoltativi) | |
| Sicurezza e contabilità elettromagnetica | Soddisfacente rispetto al FCC, UL, CE, TUV, norme di CSA | |
| Consumo di energia | < 5W=""> | |
