commutatori ottici di scaffale 1U del supporto della multi fibra a 19 pollici di Manica 1x16


Commutatori ottici 1U 19" della fibra multicanale 1x16 struttura RackMount


I commutatori ottici della fibra di GEZHI offrono il multi Manica fino a 16port con tempo veloce di commutazione, alta qualità e perdita di inserzione bassa. Questo tipo multicanale del supporto di scaffale dei commutatori ottici della fibra 1x16 è un dispositivo funzionale che controllando e commutando l'itinerario ottico. La sua latta controllata tramite porto RS232, porta Ethernet ed auto esplorati su determinata frequenza o scelti manualmente dal pannello frontale. I commutatori ottici della fibra multicanale 1x16 19" Rackmount 1U utilizzato nel sistema di prova di fibra ottica per fibra ottica e la sua prova del cavo all'aperto, la prova componente ed il sistema di controllo ottico a punti multipli dei sensori.

Caratteristiche

Quadro comandi del LED. Visualizzazione, operazione conveniente.
Controllo RS232 e gestione remota di Ethernet
Il Manica e l'intervallo di tempo dell'esame automatico possono essere installati.

Perdita di inserzione bassa, commutazione veloce
SerialNet, alta affidabilità, alta stabilità

Segnale trasparente della trasmissione. Alte stabilità ed affidabilità.


Applicazioni

Misura automatica
Sistema del monitoraggio e di mantenimento del cavo

FITL

Monitoraggio a distanza della rete ottica

Specificazione



Parametri	Unità	Indicatori
Manica no.		1xN (N≤16)
Lunghezza d'onda	nanometro	1260~1650
Verifichi la lunghezza d'onda	nanometro	1310/1550
Perdita di inserzione	dB	Tipo: ≤0.8dB, massimo: dB ≤1.5
Ripetibilità	dB	≤ ±0.02
Attenuazione di riflessione	dB	≥ 45
Diafonia	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,1
Potere ottico	Mw	≤ 500
Tempo di commutazione	spettrografia di massa	≤10 spettrografia di massa (tempo del commutatore di sequenza di a canale adiacente)
Tipo della fibra		MP (9/125um)
Connettore		FC/PC, FC/APC



Porto del monitoraggio		RJ45, RS-232
Alimentazione elettrica di lavoro (Spina tipo)	V	CA: 85~ 265 (50/60Hz)
Consumo di energia	W	< 10
Temperatura di funzionamento	℃	-5 ~ 55
Dimensione	millimetro	1U: 483 x 250 x 45



Pannello da spiegare:

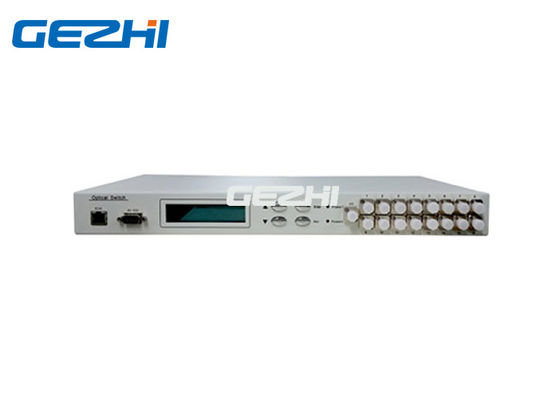

Pannello frontale




◆ RJ45: Interfaccia della gestione della rete di comunicazioni;

◆ RS-232: Interfaccia seriale di Rs-; Interfaccia di comunicazione di pubblicazione periodica RS232;

LCD del ◆: Dispositivi che visualizzano direttamente le informazioni;

▲ del ◆: Chiave da alzarsi; ▼: Chiave da abbassarsi; Entri: Chiave da determinare;


ESC: Chiave da annullare.

Potere del ◆: Luce di potere; Errore: lampada di difficoltà;

COM del ◆, 1~16: Interfacciadellafibra;

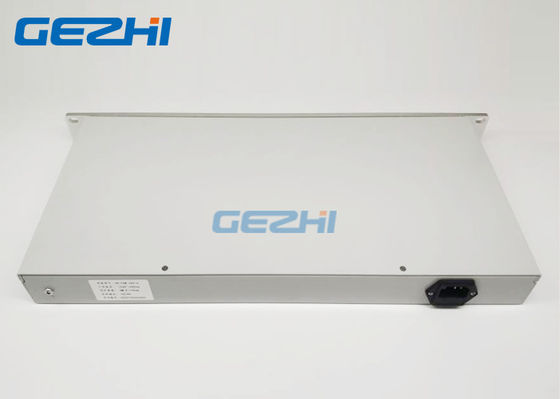

Pannello posteriore



CA del ◆: 85~265V: Interfaccia del cavo di alimentazione;

◆ INSERITA/DISINSERITA: Interruttore generale dell'alimentazione elettrica;
