| Brand Name: | GEZHI or OEM |
| Numero di modello: | FSW-16-1×2-U |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

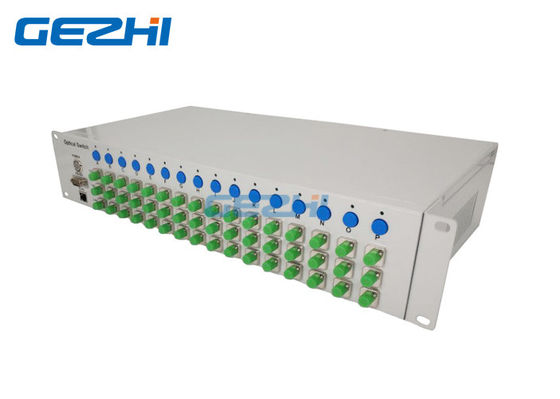

Lo scaffale di attrezzatura del commutatore ottico di Benchtop 16-1×2 ha montato 16 paia dei commutatori a fibre ottiche 1x2
Lo scaffale di attrezzatura del commutatore ottico del Benchtop 16-1×2 di GEZHI ha montato 16 paia dei commutatori a fibre ottiche 1x2 è un genere di dispositivo di controllo leggero del percorso. gioca un percorso della luce di controllo e convertono il percorso leggero. Il benchtop che 16-1X2-U l'attrezzatura dell'opzione ottica consiste di 16 paia delle combinazioni sincrone del percorso della luce dell'opzione 1x2 di opzione ottica meccanica, interruttore di comando del percorso della luce dell'opzione ottica può essere bottone 16 sul controllo del pannello, inoltre può con il RS a corta portata - il modo di comunicazione di 232 porte seriali o comunicazione a distanza di Ethernet RJ45 dell'invio un percorso controllato a programma della luce del interruttore di comando di comando, lo stato dell'attrezzatura del percorso leggero dalla luce verde e del percorso leggero degli spettacoli di luci rossi.
Caratteristiche
Perdita di inserzione bassa, commutazione veloce
SerialNet, alta affidabilità, alta stabilità
Segnale trasparente della trasmissione. Alte stabilità ed affidabilità.
Quadro comandi del LED. Visualizzazione, operazione conveniente.
Controllo RS232 e gestione remota di Ethernet
Applicazioni
FITL
Misura automatica
Sistema del monitoraggio e di mantenimento del cavo
Monitoraggio a distanza della rete ottica
Specificazione
| Parametri | Unità | Indicatori |
| Manica no. | 16-1X2-U | |
| Lunghezza d'onda | nanometro | 1260~1650nm |
| Perdita di inserzione | dB | Tipo. ≤0.8dB, dB Max.≤1.5 |
| Ripetibilità | dB | ≤ ±0.02 |
| Attenuazione di riflessione | dB | ≥ 50 |
| Diafonia | dB | ≥ 55 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Potere ottico | Mw | ≤ 500 |
| Tempo di commutazione | spettrografia di massa | spettrografia di massa ≤10 (a canale adiacente) |
| Tipo della fibra | um | MP, 9/125 |
| Connettore | FC/APC | |
| Porto del monitoraggio | RJ45 & RS-232 | |
| Alimentazione elettrica di lavoro | V |
CA: 100~ 240 (50/60Hz) |
| Consumo di energia | W | < 10 |
| Temperatura di funzionamento | ℃ | -10 ~ 60 |
| Dimensione | millimetro | 2U: 483 x 250 x 89 |

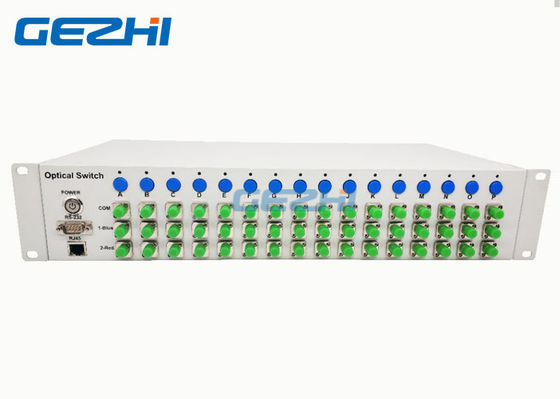

Pannello da spiegare:
POTERE: Interruttore di accensione dell'attrezzatura
RS232: Interfaccia di comunicazione di serie
RJ45: Interfaccia di comunicazione di Ethernet
A~P: Bottoni di controllo del commutatore ottico e luci dell'esposizione
COM: Estremità pubblica del percorso ottico
1-Blue: Uscita ottica 1 (l'esposizione di LED scappa)
2-Red: Uscita ottica 2 (luce dell'esposizione di LED sopra)

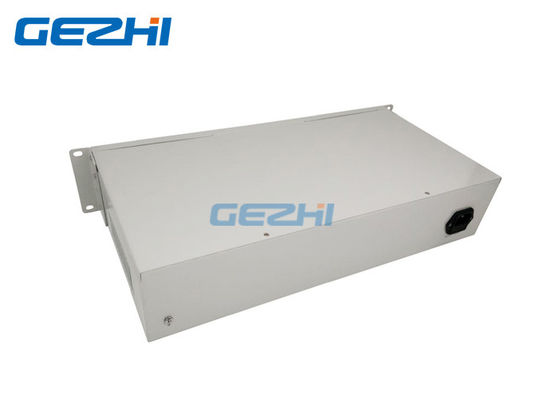

Pannello posteriore
CA: 85~265V: Interfaccia di alimentatore a corrente alternata
Impostazione predefinita
●RS-232: Di baud rate: 9600; Pezzi di dati: bit 8; Bit di stop: 1 bit; Bit di parità: NESSUNO;
●RJ45: IP: 192.168.1.100; PORTO: 5000; TCP/IP: Server di TCP ed UDP
(Porto fisso: 18888)
Video
|
|
