| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-28-D1X2-U |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

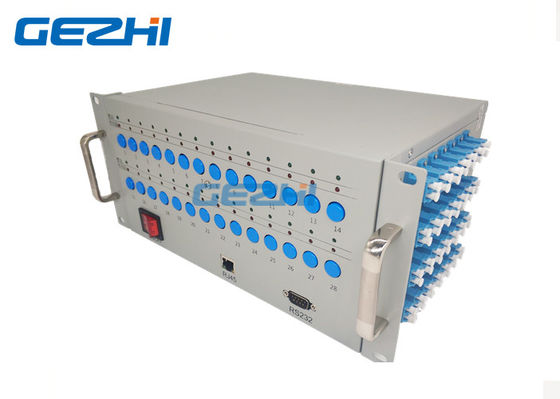

attrezzatura del commutatore ottico di 28*Dual 1x2 28 commutatori Opto-meccanici dei pieaces 2x4
IL GZ-28-D1X2-U di GEZHI consiste di 28 pieaces dei commutatori ottici meccanici doppi 1x2 che commutano contemporaneamente il percorso ottico. Il commutatore ottico è un dispositivo di controllo leggero del percorso che svolge il ruolo di controllo del percorso ottico e di conversione del percorso ottico. Il interruttore di comando del percorso leggero delle opzioni ottiche può essere bottone 48 sul controllo del pannello, inoltre può con il RS a corta portata - il modo di comunicazione di 232 porte seriali o comunicazione a distanza di Ethernet RJ45 dell'invio un percorso controllato a programma della luce del interruttore di comando di comando, lo stato dell'attrezzatura del percorso leggero dalla luce verde e del percorso leggero degli spettacoli di luci rossi.
Caratteristiche
Perdita di inserzione bassa, commutazione veloce
bottone di controllo indipendente 28pcs, operazione facile
Colore differente due dell'esposizione di LED lo stato ottico del percorso
Controllo RS232 e gestione remota di Ethernet RJ45
Applicazioni
Misura automatica
Monitoraggio a distanza della rete ottica
FITL
Sistema del monitoraggio e di mantenimento del cavo
Specificazione
| Parametri | Unità | Indicatori |
| Tipo dell'unità | GZ-28-D1X2-U | |
| Lunghezza d'onda | nanometro |
850±40 o 1260~1650nm |
| Verifichi la lunghezza d'onda | nanometro |
850nm o 1310/1550nm |
| Perdita di inserzione | dB | Tipo. ≤1.0dB, dB Max.≤1.5 |
| Ripetibilità | dB | ≤ 0,02 |
| Attenuazione di riflessione | dB |
MM≥30 SM≥55 |
| Diafonia | dB |
≥ 70 DI MM≥35 MP |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Potere ottico | Mw | ≤ 500 |
| Tempo di commutazione | spettrografia di massa | spettrografia di massa ≤10 (a canale adiacente) |
| Tipo della fibra | um | 9/125 |
| Connettore | LC/UPC | |
| Porto del monitoraggio | RJ45 & RS-232 | |
|
Alimentazione elettrica di lavoro |
V |
CA: 100~ 240 (50/60Hz) |
| Consumo di energia | W | < 10 |
| Temperatura di funzionamento | ℃ | -10 ~ 60 |
| Dimensione | millimetro | 270x190x135 |
attrezzatura del commutatore ottico di 28*Dual 1x2 28 commutatori Opto-meccanici dei pieaces 2x4

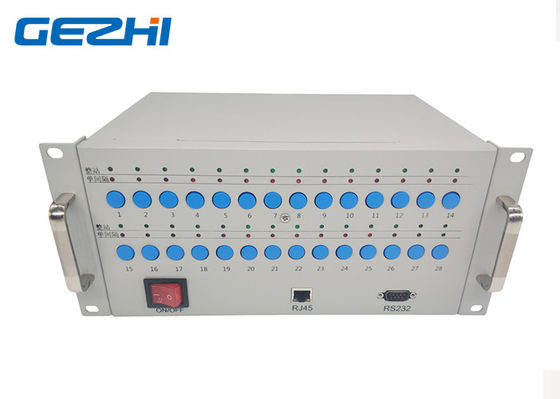

Pannello frontale
◆ON/OFF: Interruttore di accensione di AC-220V;
◆RJ45: Interfaccia della gestione della rete di comunicazioni;
◆RS-232: Interfaccia seriale di Rs-, interfaccia di comunicazione di serie RS232 per informazioni di dati del monitoraggio del dispositivo.;
bottoni ◆1~28: il controllo del bottone del commutatore ottico di 28pieces D1x2
◆LED: Colore differente due dell'esposizione di LED lo stato ottico del percorso

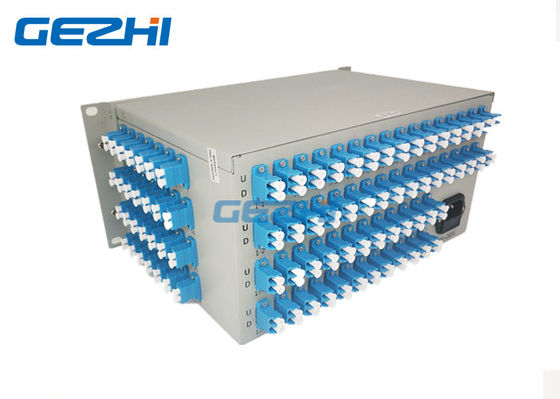

Parete laterale di destra

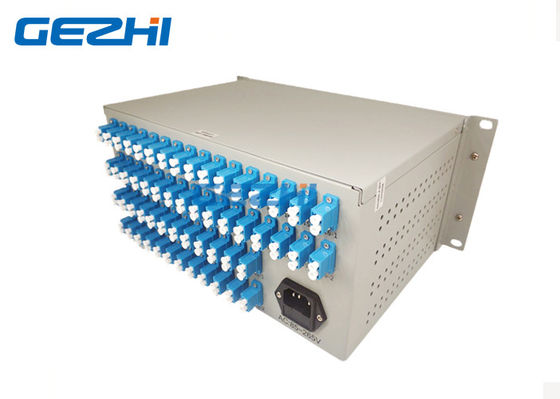

Pannello posteriore
◆AC: 85~265V: Interfaccia di potere di AC-220V
il ◆1~28èporta d'ingresso, 1-1~28-1 e 1-2~28-2 è prodotto:
quando il potere dell'attrezzatura sopra inizialmente, lo stato ottico del percorso è 1~28 - 1-2~28-2 della fila di U, 1~28 - 1-2~28-2 della fila di D mostreranno il colore rosso LED,
una volta urgente il verde dell'esposizione e del bottone, lo stato ottico del percorso è 1~28 - 1-1~28-1 della fila di U, 1~28 - 1-1~28-1 della fila di D.
Video
|
|
