| Prodotto: | commutatore ottico 1x4T | Lunghezza d'onda: | 1260~1620nm o 850nm |
|---|---|---|---|
| Controlli il tipo: | Non chiusura o chiudere | Alimentazione elettrica: | 5V o 3V |
| Connettore: | FC/APC o altri | Applicazioni: | R & S in laboratorio |
| Evidenziare: | commutatori ottici 1620nm,commutatori della fibra 1x4T,opto commutatore meccanico 1550nm |
||

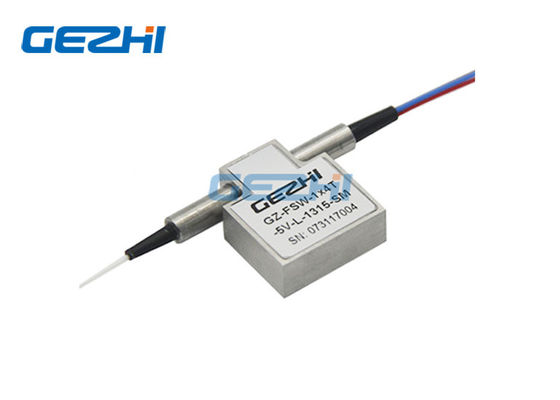

Mini opto-Machanical commutatori ottici di FSW-1x4T bidirezionali
Commutatori ottici di serie FSW-1x4T di GEZHI i mini opto-Machanical bidirezionali collega i canali ottici dirigendo o bloccando un segnale ottico ricevuto nella fibra dell'uscita. Ciò è raggiunta facendo uso di una configurazione opto-meccanica di brevetto in registrazione ed è attivata via un segnale di controllo elettrico. Una versione di chiusura conserva il percorso ottico selezionato dopo che il segnale drive è stato rimosso, mentre le versioni di chiusura stabilizzano allo stato aperto o chiuso quando il potere è rimosso. I mini opto-Machanical commutatori ottici di FSW-1x4T bidirezionali ha integrato i sensori di posizione elettrici. La concezione avanzata basata nuovo materiale riduce significativamente la sensibilità di posizione della parte mobile, offrente il unmatchedlowcost di wellas di unprecedentedhighstabilityas.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| tipo commutatore di 1x4 T | Unità | Tipico |
| Lunghezza d'onda di operazione | nanometro | 850nm o 1310/1490/1550nm |
| Perdita di inserzione 1 | dB | <0> |
| Perdita del dipendente di lunghezza d'onda | dB | <0> |
| Perdita del dipendente di polarizzazione | dB | <0> |
| Attenuazione di riflessione | dB | MP: >55 MILLIMETRO: >40 |
| Conversazione trasversale | dB | MP: >55 MILLIMETRO: >40 |
| Tempo di commutazione | spettrografia di massa | Tipico: 4 massimo: 10 |
| Ripetibilità | dB | <> |
| Durevolezza | Cicli | >10 milioni |
| Tipo di commutazione | Chiusura/che chiude | |
| Trattamento ottico di potere | Mw | <500mw> |
| Tensione di funzionamento | VCC | 3V o 5V |
| Temperatura di funzionamento | ℃ | -5~+70 |
| Temperatura di stoccaggio | ℃ | -40~+85 |
| Tipo della fibra | / | Fibra di SM/MM |
| Dimensione del pacchetto | millimetro | 27L x 23W x 8.2H |
Nota: 1. la personalizzazione è disponibile.
2. Specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.
|
Tipo |
Te di Sta |
Itinerario ottico |

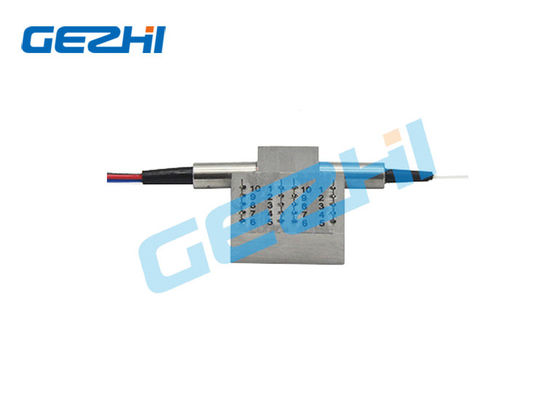

Azionamento elettrico | Sensore di stato | ||||||||||||||
| Relè 1 (Pin) | Relè 2 (Pin) | Relè 1 (Pin) | Relè 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Il nero COM-P1 | - | - | Terra | V+ | V+ | Terra | - | - | fine | aperto | aperto | fine | aperto | fine | clsoe | aperto |
|
Ing del fermo |
B | Rosso COM-P2 | V+ | Terra | - | - | - | - | Terra | V+ | aperto | fine | fine | aperto | fine | aperto | aperto | fine |
| C | Blu COM-P3 | - | - | Terra | V+ | - | - | Terra | V+ | fine | aperto | aperto | fine | fine | aperto | aperto | fine | |
| D | Bianco COM-P4 | V+ | Terra | - | - | V+ | Terra | - | - | aperto | fine | fine | aperto | aperto | fine | fine | aperto | |
|
Ing non del fermo |
A | Il nero COM-P1 | - | - | - | - | V+ | - | - | Terra | fine | aperto | aperto | fine | aperto | fine | fine | aperto |
| B | Rosso COM-P2 | V+ | - | - | Terra | - | - | - | - | aperto | fine | fine | aperto | fine | aperto | aperto | fine | |
| C | Blu COM-P3 | - | - | - | - | - | - | - | - | fine | aperto | aperto | fine | fine | aperto | aperto | fine | |
| D | Bianco COM-P4 | V+ | - | - | Terra | V+ | - | - | Terra | aperto | fine | fine | aperto | aperto | fine | fine | aperto | |
Informazioni di ordinazione
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Diametro della fibra | Lunghezza della fibra | Connettore |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Itinerario ottico
Dimensione
