Un buon prezzo. in linea

products details

Created with Pixso. Casa. Created with Pixso. prodotti Created with Pixso.
Commutatori ottici della fibra
Created with Pixso. Commutatori ottici della fibra dell'interfaccia 1x32 MP 500mW 1650nm di TTL
name
  • name
  • name
  • name
  • name

Commutatori ottici della fibra dell'interfaccia 1x32 MP 500mW 1650nm di TTL

Brand Name: GEZHI or OEM
Numero di modello: GZ-FSW-1x32
Moq: 1pc
prezzo: Negoziabile
Delivery Time: 2-7 giorni del lavoro
Payment Terms: T/T, Western Union
Informazioni dettagliate
Product Description
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
CE RoHS ISO9001
Nome di prodotto:
Commutatore a fibra ottica
Lunghezza d'onda:
1260~1650nm
Connettore:
LC/UPC
Interfaccia:
TTL
Potere ottico:
500mW
Applicazione:
Rete a anello
Imballaggi particolari:
2pcs in una schiuma con la scatola di plastica
Capacità di alimentazione:
1500pcs al mese
Evidenziare:

Commutatori ottici della fibra dell'interfaccia di TTL

,

commutatori ottici della fibra 1650nm

,

1x32 fibra - commutatore di rete ottico

Product Description

Commutatore a fibra ottica 1x32 di MP

Il commutatore a fibra ottica 1x32 di MP dalla fotonica il Co., srl di GEZHI fornisce la selezione di canale fra le fibre di N ed a una entrata dell'uscita.

Il numero di canale dell'uscita è cliente specificato e può essere 1x8, 1x16, 1x32 o altri. Viene con l'interfaccia paralled (TTL) e determina la funzione autocontrollata di ripartizione del circuito. Questo commutatore ottico 1x32 può essere OEM. Suo è basato sulla nostra tecnologia avanzata di fibre ottiche che ha la buona ripetibilità, la perdita di inserzione bassa, il basso costo e rendimento elevato. La lunghezza d'onda dell'operazione può provenire dal singolo modo 1260 a 1650nm, a 850±40 misto/1300±40nm o alla lunghezza d'onda su misura.

Caratteristiche

Con poche perdite

Alta affidabilità

Progettazione modularizzata

Applicazioni

Ring Network

Multi sorgente luminosa

Prove della fibra, componente ottica
Monitoraggio a distanza nella rete ottica

I commutatori ottici del motore passo a passo del 1x32 di GEZHI sono una fibra diretta alla tecnologia del commutatore della fibra, che funziona fisicamente indicando una fibra l'altra. Ciò è compiuta utilizzando un motore passo a passo di alta risoluzione per girare ed indicare precisamente le fibre comuni le fibre selezionate dell'uscita.

Specificazione a fibra ottica del commutatore 1x32 di MP

Parametro Valori del parametro
Modello GZ-FSW-1X32
Perdita di inserzione dB ≤0.8
Lunghezza d'onda 1260~1650 nanometro
Lunghezza d'onda della prova 1310/1550 di nanometro
Tipo della fibra MP, 9/125um (SMF-28)
Attenuazione di riflessione dB ≥50
Diafonia dB del ≥ 70
PDL dB ≤0.05
WDL dB ≤0.25
TDL dB ≤0.25
Ripetibilità dB ≤0.02
Vita > 107
Tempo di commutazione spettrografia di massa ≤8 (a canale adiacente)
Potere ottico ≤500 Mw
Connettore FC/PC
Modo di controllo TTL
Alimentazione elettrica di lavoro 5V/500 mA
Prodotto Sze 135 x 64 x 46
Temperatura di funzionamento -20 ℃ a ℃ +70
Temperatura di funzionamento -40 ℃ a ℃ +85

Nota: 1. la personalizzazione è disponibile.

Sia le versioni del modo misto che singolo di questo commutatore sono disponibili. Caratterizzano l'alto livello di
prestazione richiesta per prova dell'multi-unità nella R & S e negli ambienti di fabbricazione. Sono inoltre
altamente adatto ad applicazioni nelle telecomunicazioni, fabbricazione e ambienti di test, a causa di
il loro IL basso e ripetibilità eccellente. Oltre alle molte opzioni standard disponibili, noi anche
personalizzi i commutatori per soddisfare le esigenze specifiche del cliente

Commutatore a fibra ottica 1x32 Pin Specifications di MP

Connettore maschio DB-15
Pin No. I / O Segnale Descrizione
2 Input D0

D0~ D5 è selezione di canale Bit0~Bit5, D0 è basso, D5 è alto
3 Input D1
4 Input D2
5 Input D3
6 Input D4

11

Input

RISISTEMAZIONE

 TTL, risistemazione a basso livello per incanalare 0. L'alto livello significa che pezzi di selezione di canale è efficace.
7 Fuori PRONTO TTL, pronto (High=Not pronto, Low=Ready)
8 Fuori ERRORE TTL, errore O guasto, (errore di Low=No, di High=Error)
1,9 Potere Terra Terra
12 Potere VCC1 VCC del motore di 5.0±5% di alimentazione elettrica (500mA massimi)
15 Potere VCC2 VCC del circuito di 5.0±5% di alimentazione elettrica (50mA massimi)
4,6,7,8,10,13,14 NC NC offerta di l$voro

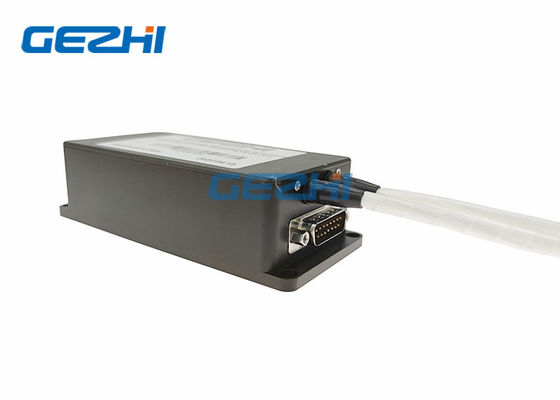

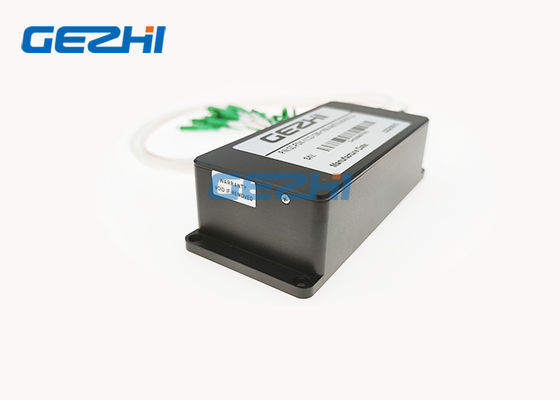

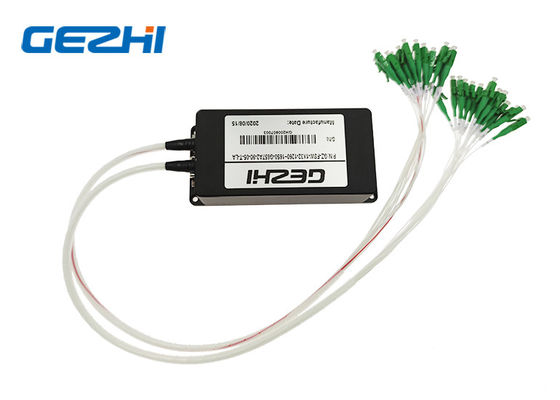

Immagine a fibra ottica del commutatore 1x32 di MP

Commutatori ottici della fibra dell'interfaccia 1x32 MP 500mW 1650nm di TTL 0
