| Brand Name: | GEZHI or OEM |
| Numero di modello: | Commutatore di esclusione ottico |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

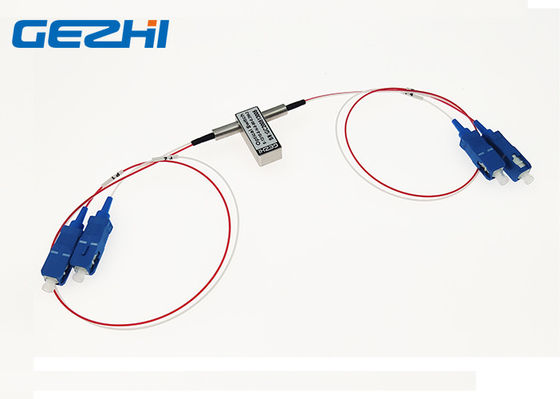

Singolo commutatore di esclusione ottico bloccato 2x2 nella protezione/ripristino ottici di Netrwork
Il singolo commutatore di esclusione ottico bloccato 2x2 della fotonica il Co., srl di GEZHI, il percorso ottico attraverso le unità è puramente ottico; cioè c'è non ottico ad elettrico alla conversione ottica. Non c'è perdita elettrica o limite elettrico di larghezza di banda sul percorso a fibra ottica. Il percorso ottico riorientando un segnale ottico ricevuto in una fibra selezionata dell'uscita. Il commutatore di esclusione ottico 2x2 con le domande comuni di questo dispositivo è percorso, esclusione del sistema, ripristino della rete a anello e prova di "loopback" ottici.
|
Caratteristiche Alto isolamento di Manica Basso costo ineguagliato |
Applicazioni Segnale ottico RoutingConfigurable Ottico aggiunga/goccia Protezione/ripristino ottici di Netrwork Sistemi di prova della rete |
Specificazione
| Parametri | GZ-FSW-2×2B | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,8 massimo: 1,2 | Tipo: 0,6 massimo: 0,8 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Alimentazione elettrica | v | 3,0 o 5,0 | |
| Vita | periodi | ≥107 | |
| Tempo del commutatore | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) la personalizzazione 27.0× (W) 12.0× (H) 8,2 è disponibile. | |

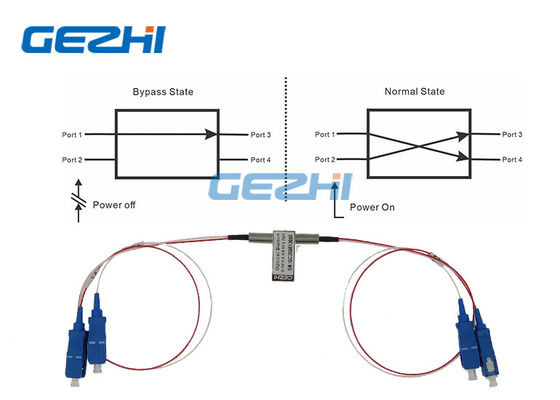

Itinerario ottico
| Stato uno | Stato due |
|
|
|

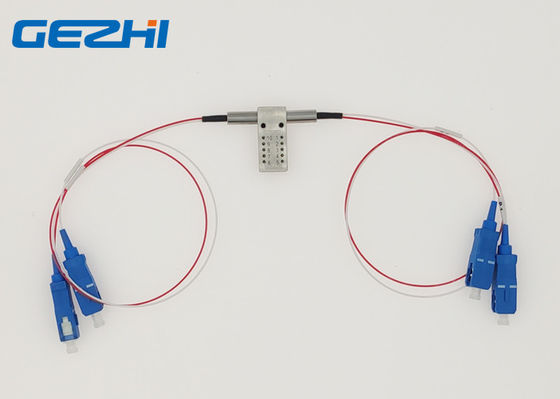

Perni
| Parametri | Perni | Azionamento elettrico | Sensore di stato | ||||||
| 2×2B | Percorso ottico | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non chiusura | P1-P3 | -- | -- | -- | -- | Fine | Apra | Apra | Fine |
| P1-P4, P2-P3 | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
| chiusura | P1-P3 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine |
| P1-P4 P2-P3 | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra |
|
Informazioni di ordine
GZ-FSW-2×2B
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
