| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-FSW-2x2F |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

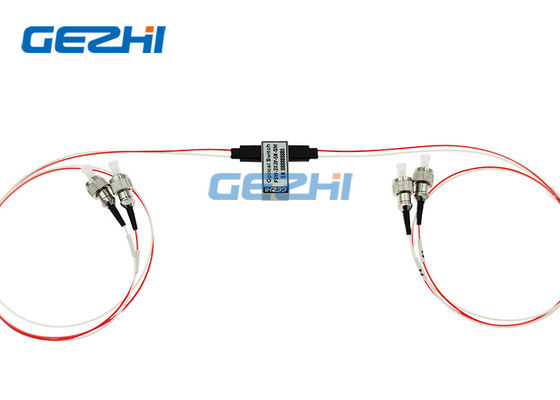

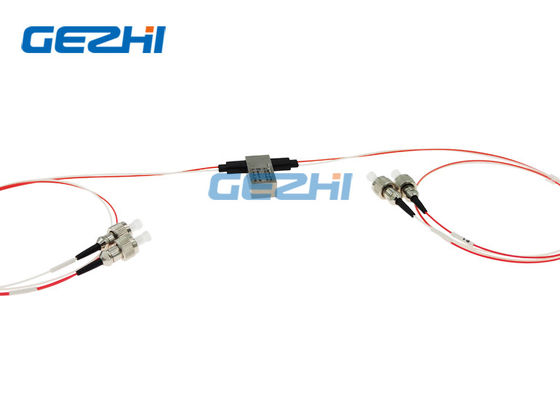

Commutatori ottici doppi bloccati 1x1 per il blocchetto di Manica
I commutatori ottici doppi 1x1 delle fotoniche il Co., srl di GEZHI inoltre significa il commutatore ottico della fibra meccanica piena 2x2, suo con lo stato ottico diretto e trasversale. I suoi utilizzati nella configurazione aggiungono/soluzione di goccia, Manica che blocca, con l'alta affidabilità e le distorsioni ottiche basse.
|
Caratteristiche Chiusura a sicurezza intrinseca
Basso costo ineguagliato
Distorsioni ottiche basse Percorso ottico senza a resina epossidica
Alta affidabilità
|
Applicazioni Blocchetto di Manica Configurabile aggiunga/goccia
Monitoraggio di sistema
Strumentazione
|
Specificazione
| Parametri | Specifiche | Unità |
| Lunghezza d'onda di funzionamento | 1260~1620 (MP) | nanometro |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente di lunghezza d'onda | ≤0.25 | dB |
| Perdita dipendente di polarizzazione | ≤0.05 | dB |
| Perdita dipendente di temperatura | ≤0.20 | dB |
| Attenuazione di riflessione | SM≥50 | dB |
| Conversazione trasversale | SM≥55 | dB |
| Tempo del commutatore | ≤8 | spettrografia di massa |
| Ripetibilità | ≤±0.02 | dB |
| Durevolezza | ≥107 | periodi |
| Tensione di funzionamento | 3 o 5 | V |
| Tipo del commutatore | Non chiusura/che chiude | |
| Temperatura di funzionamento | - 20~+70 | ℃ |
| Temperatura di stoccaggio | - 40~+85 | ℃ |
| Potere ottico | ≤500 | Mw |
| Dimensione | 27.0L×12.5W×8.4H | millimetro |

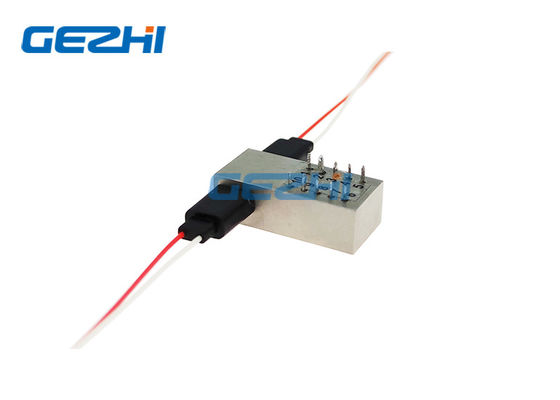

Perni
| Tipo | Itinerario ottico | Azionamento elettrico | Sensore dello stato | ||||||
| 2×2 pieno | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Chiusura | P1-P4, P2-P3 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine |
| P1-P3, P2-P4 | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
| Non chiusura | P1-P4, P2-P3 | -- | -- | -- | -- | Fine | Apra | Apra | Fine |
| P1-P3, P2-P4 | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
Informazioni di ordine
GZ-FSW-2×2F
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

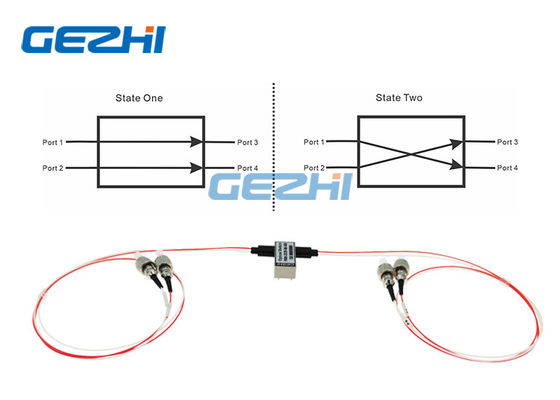

Itinerario ottico
Disegno tecnico
Video
|
|
