| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-FSW-D2x2B |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

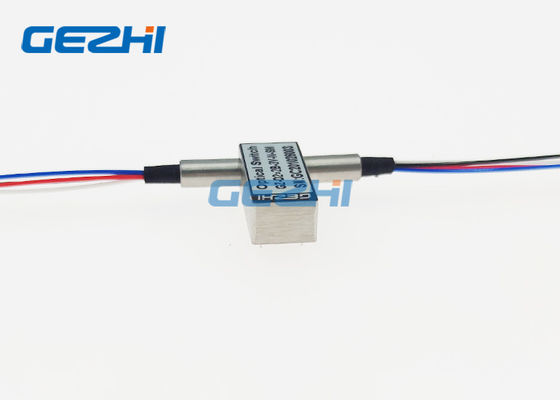

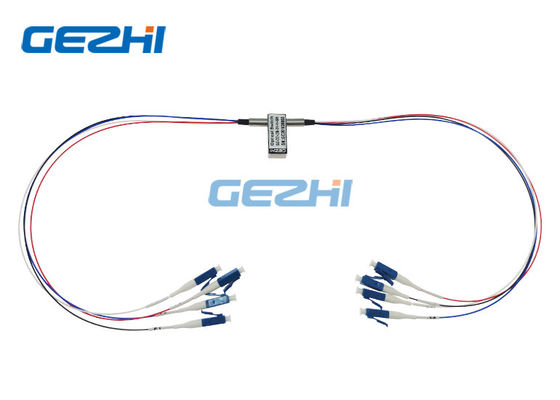

commutatore ottico della fibra meccanica industriale di esclusione 4x4
La fotonica il Co., commutatore ottico di GEZHI della fibra meccanica industriale di esclusione del 4x4 della srl è destinata per svolgere la funzione di esclusione e di cross-connect fra i canali di uscita e dell'input. Offre la perdita di inserzione eccellente, la ripetibilità e un'ampia immagine di temperatura di funzionamento ed adatto a tutte le applicazioni di commutazione della protezione bidirezionale. Il commutatore ottico della fibra meccanica industriale di esclusione 4x4 fornisce la prestazione eccellente sulla vostri rete e gruppi i vantaggi di costo compatto e competitivo.
|
Caratteristiche Ripetibilità eccellente Perdita di inserzione bassa Ampio passband |
Applicazioni Commutazione di ridondanza Riconfigurazione e ripristino delle reti della fibra Sistemi di controllo ottici
|
Specificazione
| Modello | Unità | GZ-FSW-D2x2B | |
| Operatingwavelength | nanometro | 850±40/1300±40 | 1260~1620 |
| lunghezza d'onda | nanometro | 850&1300 | 1310&1550 |
| Perdita di inserzione | dB | Tipo: 1,0 massimo: 1,5 | |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Conversazione trasversale | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Tensione | v | 3,0 o 5.0±0.5 | |
| Durata di funzionamento | Tempo | ≥107 | |
| Tempo del commutatore | spettrografia di massa | ≤8 | |
| Trattamento di potere | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 (il tipo industriale è disponibile) | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Colore della fibra |
P1, P1: P2 nero, P2: Rosso P3, P3: P4 blu, P4: Bianco |
||
| Dimensione | millimetro | 27.0×12×8.2 | |
| Nota: 1 all'interno della temperatura di funzionamento e del CONTENTINO. 2 connettori d'esclusione. | |||
Informazioni di ordine
GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinerario ottico

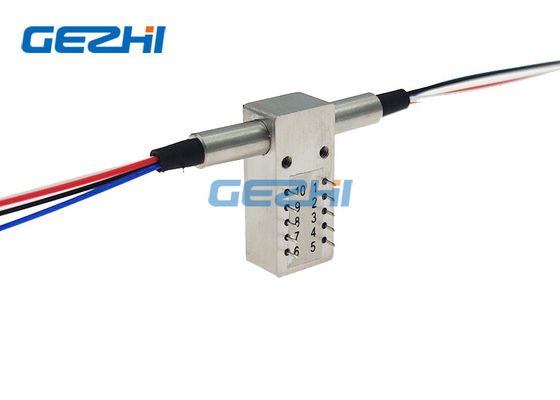

Perni
| Tipo | Stato | Definizione di Pin | Potere | Condizioni il controllo | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Non chiusura | P1- P3 | -- | -- | -- | -- | Fine | Apra | Apra | Fine | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
|
|
||||||||||
| Chiusura | P1- P3 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
