| Brand Name: | GEZHI or OEM |
| Numero di modello: | commutatore ottico di 1x2 PM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

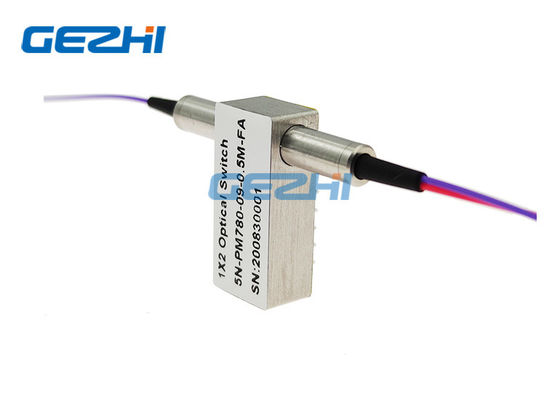

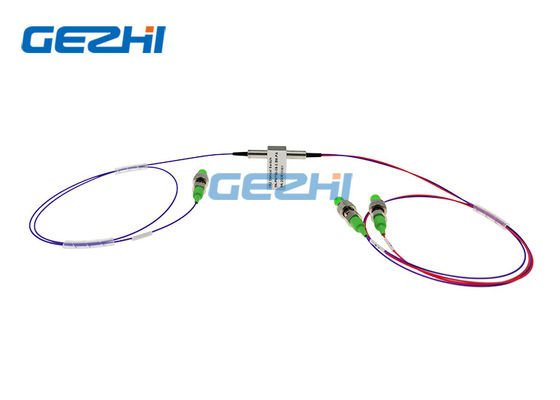

Polarizzazione a 780 nm Mantenimento di interruttori in fibra ottica 1x2 PM
GEZHI Photonics Co., Ltd La serie di interruttori ottici PM di polarizzazione che mantiene gli interruttori in fibra ottica sono dispositivi micro ottici a 1x1 porte e 1x2 porte costruiti con fibra PM Panda.Questi dispositivi possono commutare l'ingresso ottico su una delle due uscite mantenendo la polarizzazione del segnale. La serie di interruttori ottici PM consente il funzionamento bidirezionale.E ampiamente utilizzato nel campo della croce ottica, delle reti PON e del sistema di connessione, della protezione dell'anello in fibra ottica e del monitor di rete.Per una varietà di applicazioni, sono disponibili varianti con blocco e senza blocco.La serie di interruttori ottici è caratterizzata da una bassa perdita di inserzione, un'ampia gamma di lunghezze d'onda operative, un elevato rapporto di estinzione e un'eccellente stabilità e affidabilità.
Caratteristiche
Bassa perdita di inserzione
Alto tasso di estinzione
Ampia gamma di lunghezze d'onda
Operazione bidirezionale
Eccellente stabilità e affidabilità
Applicazioni
Sistema ottico di mantenimento della polarizzazione
OADM riconfigurabile
Protezione e ripristino della rete ottica
Sistema ottico a croce e connettore
Strumentazione, test e misurazioni
Specifica
|
Parametri |
GZ-FSW-1×14 | |||
| Lunghezza d'onda operativa | nm | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| Perdita di inserzione | dB | Tipo: 1,2 Massimo: 1,5 | Tipo:1.0 Massimo:1.2 | Tipo: 0,6 Massimo: 1,0 |
| Perdita di ritorno | dB | ≥40 | ≥50 | ≥55 |
| Diafonia | dB | ≥40 | ≥55 | ≥55 |
| Ripetibilità | dB | ≤±0,02 | ||
|
Alimentazione elettrica |
V | 3.0 o 5.0 | ||
| Tutta la vita | Volta | ≥107 | ||
| Cambia ora | SM | ≤8 | ||
| Potenza di trasmissione | mW | ≤500 | ||
| temperatura di esercizio | ℃ | -20~+70 | ||
| Temperatura di conservazione | ℃ | -40~+85 | ||
| Dimensione | mm | (L)27×(L)12.0×(H)8.2 | ||
Nota: 1. La personalizzazione è disponibile.
Perni
| Tipo | Spillo | Azionamento elettrico | Sensore di stato | ||||||
| 1×2 | canale | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Aggancio | P1-P2 | -- | -- | GND | V+ | Vicino | Aprire | Aprire | Vicino |
| P1-P3 | V+ | GND | -- | -- | Aprire | Vicino | Vicino | Aprire | |
| Non a scatto | P1-P2 | -- | -- | -- | -- | Vicino | Aprire | Aprire | Vicino |
| P1-P3 | V+ | -- | -- | GND | Aprire | Vicino | Vicino | Aprire | |
Percorso ottico
| Stato Uno | Stato due |
|
|
|
Informazioni sull'ordine dell'interruttore ottico 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| Modalità | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo di fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
|
1x1 1x2 |
780=780 nm 850=850 nm 980=980 nm 1064=1064nm 1310=1310 nm 1480=1480 nm 1550=1550 nm X=Altri |
3=3V 5=5V |
L=Aggancio N=Non a scatto |
PM = fibra PM X=Altri |
25=250um 90=900um X=Altri |
1=1m 2=1,5 m X=Altri |
00=Nessuno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC ST=ST/APC LP=LC/PC LA=LP/APC X=Altri |
Video
|
