| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-FSW-1x1 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

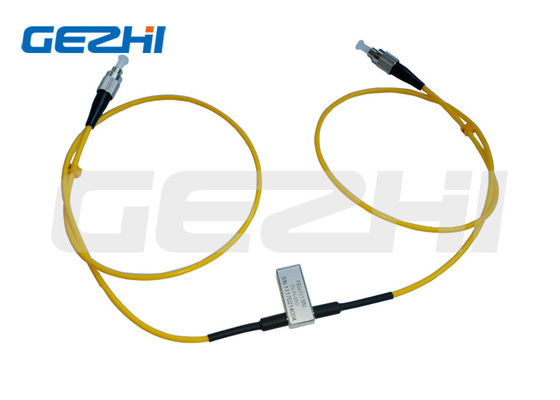

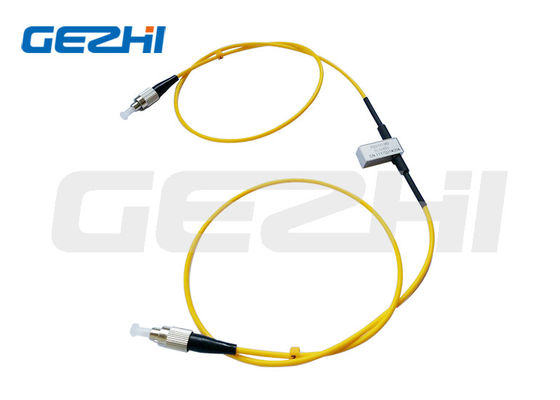

commutatore tagliato ottico del singolo Palo singolo tiro di 1x1
Il commutatore tagliato ottico del 1x1 di GEZHI è progettato per uso in reti di comunicazione e strumenti di fibra ottica di misura. Il commutatore tagliato ottico 1x1 consiste di due porti che selettivamente trasmette, riorienta, o blocca il potere ottico in una linea di trasmissione a fibra ottica.
Il commutatore tagliato ottico 1x1 attivato per selezionare o cambiare fra due stati. Di conseguenza, consuma l'energia elettrica bassa per fare funzionare il commutatore ottico.
Caratteristiche
Singolo modo o facoltativo misto
Ampia lunghezza d'onda di funzionamento
pacchetto della Cucitura-guarnizione
Chiusura a sicurezza intrinseca e Non chiudere
Distorsioni ottiche basse
Perdita di inserzione bassa
Altamente stabile & affidabile
Breve tempo di commutazione
Progettazione compatta, dimensione miniatura
senza a resina epossidica sul percorso ottico
Applicazioni
Commutazione della rete
R & S in laboratorio
Blocchetto di Manica
Integrazione di sistema e del modulo
Strumentazione, prova e misura
Sensore della fibra
Metropolitan Area Network
Monitoraggio di sistema
Protezione e ripristino della rete
Specificazione
| Parametri | GZ-FSW-1×1 | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,5 massimo: 0,8 | Tipo: 0,5 massimo: 0,8 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Alimentazione elettrica | v | 3,0 o 5,0 | |
| Vita | periodi | ≥107 | |
| Tempo del commutatore | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Informazioni di ordine
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Perni
| Tipo | Pin | Azionamento elettrico | Sensore di stato | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Chiusura | P1-P2 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine |
| Fine leggera | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
| Non chiusura | P1-P2 | -- | -- | -- | -- | Fine | Apra | Apra | Fine |
| Fine leggera | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
Itinerario ottico
| Stato uno | Stato due |
|
|
Dimensione
Video
|
|
