1310 nm Switching meccanico ottico 500 mW per il blocco dei canali in fibra ottica

Name: 1310 nm Switching meccanico ottico 500 mW per il blocco dei canali in fibra ottica
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-1x1-13/15
Moq:	1pc
prezzo:	US$18-US$25
Tempi di consegna:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Nome del prodotto:

Interruttori ottici 1x1

Lunghezza d'onda:

1310/1550nm

caratteristica:

Alta affidabilità

Tipo di controllo:

Non chiusura

Voltaggio:

5V o 3V

Connettore:

FC/UPC o su misura

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

50000pcs al mese

Evidenziare:

Bloccato chiudendo commutatore ottico meccanico

Commutatore ottico meccanico di LC UPC

commutatore della fibra di Ethernet 500mW

Descrizione del prodotto

Interruttore ottico meccanico a blocco

1x1 Opto-Mechanical Bi-directional Fiber Optic Switch con lunghezza d'onda 1310nm, connettori LC, interfacce UPC/APC, funzionamento 3V/5V e potenza ottica nominale di 500mW.

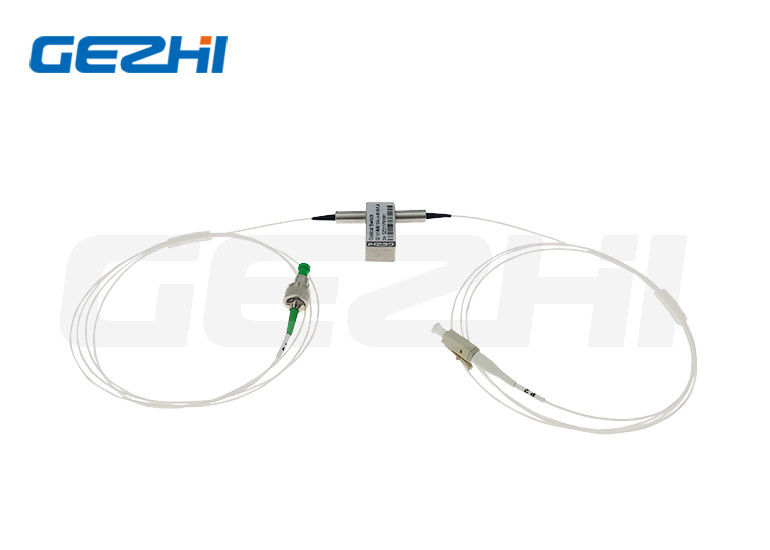

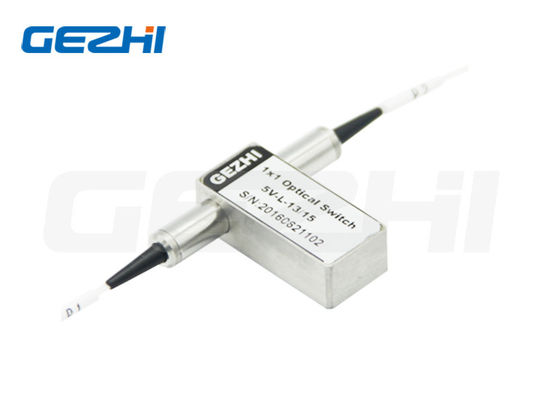

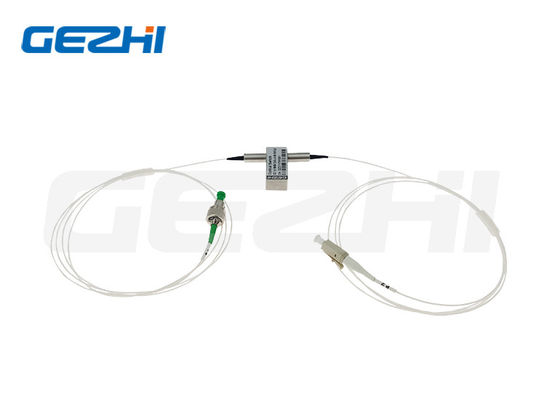

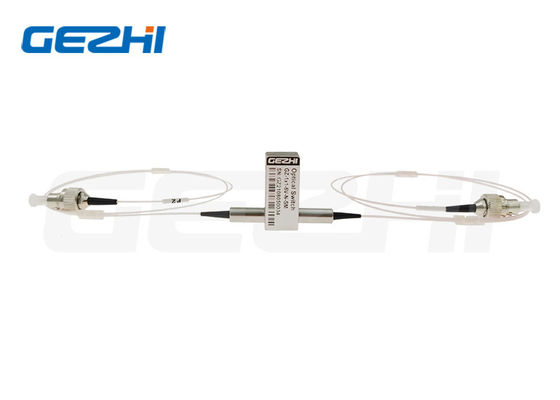

Visualizzazione del prodotto

Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch connects optical channels by redirecting incoming optical signals into output fibers using an opto-mechanical configuration activated via electrical control signalsL'interruttore dispone di sensori di posizione elettrici integrati e utilizza la tecnologia del filtro a film sottile per una robusta alterazione del percorso luminoso.

Questo progetto innovativo offre una configurazione di piattaforma semplificata con un'elevata affidabilità e bassi costi di produzione,riducendo significativamente la sensibilità della posizione delle parti in movimento, fornendo allo stesso tempo una stabilità senza precedenti.

Configurazione della rotta ottica

Disegno meccanico

Caratteristiche chiave

Operazione di chiusura sicura
Soluzione competitiva a basso costo
Distorsioni ottiche minime
Progettazione di percorsi ottici privi di epossidi
Alte prestazioni di affidabilità

Applicazioni

Sistemi di blocco dei canali
Moduli di aggiunta/abbandono configurabili
Monitoraggio del sistema di rete
Strumentazione di prova e misura

Specifiche tecniche

Parametro	Specificità	Unità
Lunghezza d'onda operativa	1260~1620 (SM)	nm
Perdita di inserimento	≤ 1.0	dB
Perdite dipendenti dalla lunghezza d'onda	≤ 0.25	dB
Perdite dipendenti dalla polarizzazione	≤ 0.05	dB
Perdite dipendenti dalla temperatura	≤ 0.20	dB
Risultato di perdita	SM≥50	dB
Parla in croce	SM≥55	dB
Orario di cambio	≤ 8	ms
Ripetibilità	≤ ± 0.02	dB
Durabilità	≥107	tempi
Tensione di funzionamento	3 o 5	V.
Tipo di interruttore	Non chiuso/chiuso
Temperatura di funzionamento	-20~+70	°C
Temperatura di conservazione	-40~+85	°C
Potenza ottica	≤ 500	mW
Dimensione	27.0L12.5W8.4H	mm

Configurazione del pin

Tipo	Strada ottica	Azionamento elettrico	Sensore di stato
Non chiusura	CUT	Pin 5	Pin 6
Non chiusura	P1-P2	V+	Apri/Chiudi
Sgomberamento	CUT	GND	Apri/Chiudi
Sgomberamento	P1-P2	V+ GND	Apri/Chiudi

Informazioni sull'ordine

Modello: GZ-1*1-13/15

Modalità	Lunghezza d'onda	Tipo di tensione	Modello di controllo	Tipo di fibra	Diametro della fibra	Lunghezza della fibra	Collegamento
S=SM M=MM	85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X = Altri	3=3V 5=5V	L=Lattazione N = Non chiusura	5=50/125 6 = 62,5/125 9=9/125 X = Altri	25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X = Altri	1=1m 2 = 1,5 m X = Altri	0=Nessuno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X = Altri
