| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-1x2-13/15 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

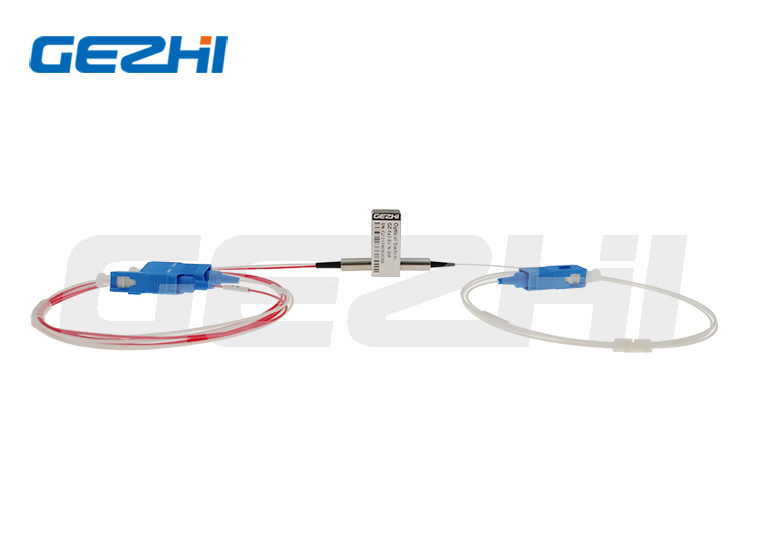

commutatori ottici 1x2
Gezhi Swiches ottico, caratterizza la prestazione meccanica ed ottica eccellente ed unifica la configurazione differente del commutatore di 1x1, 1x2, 2x2 l'esclusione, 2x2, 1x2 doppio, 2x2 l'esclusione doppia, 2x2 doppio sul simile pacchetto compatto. È una componente ideale per OADM, OXC, il monitoraggio di sistema e la protezione. Con il pacchetto compatto, può essere facile da integrare in un sistema ad alta densità delle comunicazioni ottiche.
|
Caratteristiche Chiusura a sicurezza intrinseca
Basso costo ineguagliato
Distorsioni ottiche basse Percorso ottico senza a resina epossidica
Affidabilità alta
|
Applicazioni Blocchetto di Manica Configurabile aggiunga/goccia
Monitoraggio di sistema
Strumentazione
|
Specificazione
| Parametri | Specifiche | Unità |
| Lunghezza d'onda di funzionamento | 1260~1620 (MP) | nanometro |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente di lunghezza d'onda | ≤0.25 | dB |
| Perdita dipendente di polarizzazione | ≤0.05 | dB |
| Perdita dipendente di temperatura | ≤0.20 | dB |
| Attenuazione di riflessione | SM≥50 | dB |
| Conversazione trasversale | SM≥55 | dB |
| Tempo del commutatore | ≤8 | spettrografia di massa |
| Ripetibilità | ≤±0.02 | dB |
| Durevolezza | ≥107 | periodi |
| Tensione di funzionamento | 3 o 5 | V |
| Tipo del commutatore | Non chiusura/che chiude | |
| Temperatura di funzionamento | - 20~+70 | ℃ |
| Temperatura di stoccaggio | - 40~+85 | ℃ |
| Potere ottico | ≤500 | Mw |
| Dimensione | 27.0L×12.5W×8.4H | millimetro |
Perni
| Tipo | Pin | Azionamento elettrico | Sensore di stato | ||||||
| 1×2 | canale | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chiusura | P1-P2 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine |
| P1-P3 | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
| Non chiusura | P1-P2 | -- | -- | -- | -- | Fine | Apra | Apra | Fine |
| P1-P3 | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra |
|
informazioni ottiche di ordine legato 1x2
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
Informazioni di ordine
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinerario ottico
| Stato uno | Stato due |
|
|
|
Disegno tecnico
Video
|
|
