| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-1x4-760 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

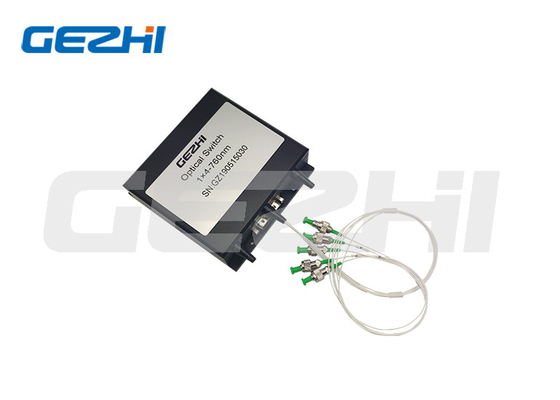

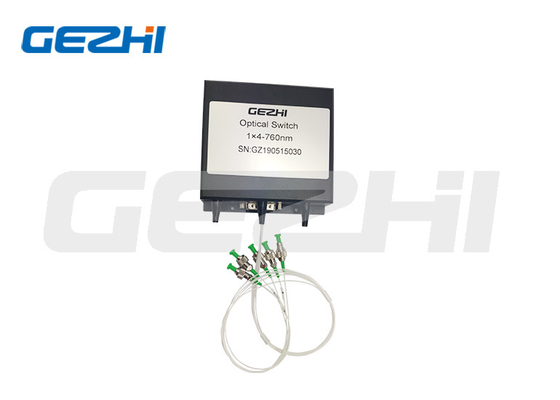

commutatori ottici 1x4
Il commutatore a fibra ottica del 1x4 del Gezhi collega i canali ottici riorientando un segnale ottico venente in- in una fibra selezionata dell'uscita. Ciò è raggiunta usando un brevetto in registrazione la configurazione opto-meccanica attivata via un segnale di controllo elettrico.
La chiusura dell'operazione conserva il percorso ottico selezionato dopo che il segnale drive è stato rimosso. Il commutatore ha integrato i sensori di posizione elettrici ed il nuovo materiale ha basato la progettazione avanzata significativamente riduce la sensibilità di posizione della parte mobile, la stabilità alta senza precedenti d'offerta come pure un basso costo ineguagliato. Il driver elettronico è disponibile per questa serie di commutatori.
|
Caratteristiche Chiusura a sicurezza intrinseca
Basso costo ineguagliato
Distorsioni ottiche basse Percorso ottico senza a resina epossidica
Alta affidabilità
|
Applicazioni Blocchetto di Manica Configurabile aggiunga/goccia
Monitoraggio di sistema
Strumentazione
|
Specificazione
| Parametri | Specifiche | Unità |
| Lunghezza d'onda di funzionamento | 1260~1620 (MP) | nanometro |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente di lunghezza d'onda | ≤0.25 | dB |
| Perdita dipendente di polarizzazione | ≤0.05 | dB |
| Perdita dipendente di temperatura | ≤0.20 | dB |
| Attenuazione di riflessione | SM≥50 | dB |
| Conversazione trasversale | SM≥55 | dB |
| Tempo del commutatore | ≤8 | spettrografia di massa |
| Ripetibilità | ≤±0.02 | dB |
| Durevolezza | ≥107 | periodi |
| Tensione di funzionamento | 3 o 5 | V |
| Tipo del commutatore | Non chiusura/che chiude | |
| Temperatura di funzionamento | - 20~+70 | ℃ |
| Temperatura di stoccaggio | - 40~+85 | ℃ |
| Potere ottico | ≤500 | Mw |
| Dimensione | 27.0L×12.5W×8.4H | millimetro |
Perni
itinerario ottico del commutatore ottico 1x4
informazioni ottiche di ordine legato 1x4
GZ-1x4-760nm
Informazioni di ordine
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Disegno tecnico
Video
|
|
