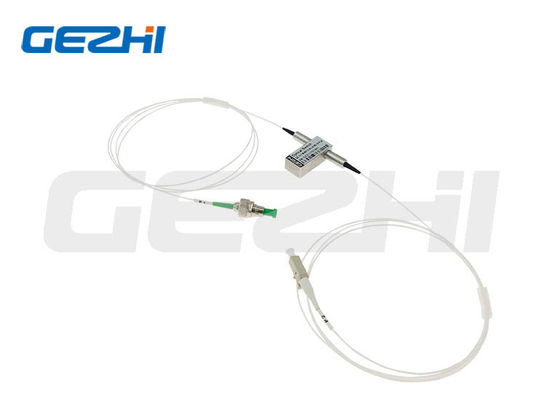

1550nm Non-Latching 1x1 Mechanical Optical Switch con elevata affidabilità per le reti a fibra

Name: 1550nm Non-Latching 1x1 Mechanical Optical Switch con elevata affidabilità per le reti a fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 22.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-1x1-13/15
Moq:	1pc
prezzo:	US$15-US$30
Tempi di consegna:	2-7 giorni del lavoro
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

1310/1550nm

Imballaggi particolari:

2pcs in una schiuma con la scatola di plastica

Capacità di alimentazione:

50000PCS al mese

Evidenziare:

commutatori ottici della fibra 1x1

commutatori ottici della fibra 1550nm

commutatore della fibra di 1x1 MP

Descrizione del prodotto

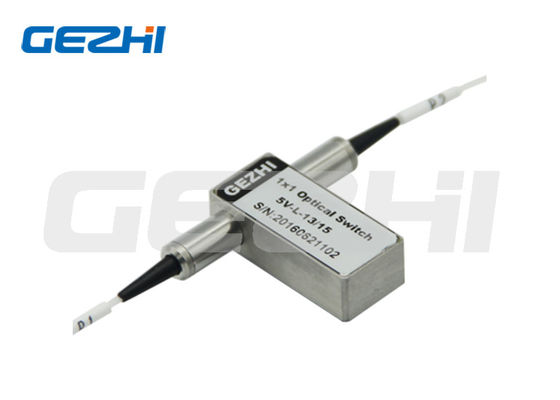

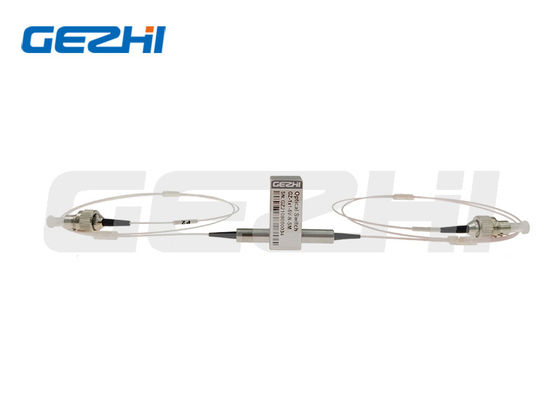

Switch Ottici Meccanici Passivi SM 1x1 1550nm

GEZHI Photonics Co.,Ltd è una fabbrica specializzata nella produzione di CEx WDM, DWDM, Moduli AWG DWDM, CWDM, Filter WDM e Switch Ottici Meccanici inclusi switch ottici multicanale 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 e 1xN, Apparecchiature per Switch Ottici, Switch Ottici MEMS, MEM VOA e Cavi Patch Ottici.

Switch Ottici 1x1

Lo switch ottico 1x1 controlla i percorsi ottici collegando o bloccando i segnali ottici tramite controllo elettrico. Il nostro eccellente design garantisce elevata stabilità, alta affidabilità e bassa perdita, rendendo questi switch ideali per applicazioni di commutazione e protezione ottica.

Caratteristiche e Applicazioni

Caratteristiche

Fail-Safe Latching
Costo Basso Ineguagliabile
Basse Distorsioni Ottiche
Percorso Ottico Senza Epossidico
Alta Affidabilità

Applicazioni

Blocco Canale
Add/Drop Configurabile
Monitoraggio di Sistema
Strumentazione

Specifiche

Parametri	Specifiche	Unità
Lunghezza d'onda operativa	1260~1620(SM)	nm
Perdita di inserzione	≤1.0	dB
Perdita dipendente dalla lunghezza d'onda	≤0.25	dB
Perdita dipendente dalla polarizzazione	≤0.05	dB
Perdita dipendente dalla temperatura	≤0.20	dB
Perdita di ritorno	SM≥50	dB
Diafonia	SM≥55	dB
Tempo di commutazione	≤8	ms
Ripetibilità	≤±0.02	dB
Durata	≥107	volte
Tensione operativa	3 o 5	V
Tipo di commutazione	Non-Latching/Latching
Temperatura operativa	-20~+70	°C
Temperatura di stoccaggio	-40~+85	°C
Potenza ottica	≤500	mW
Dimensioni	27.0L×12.5W×8.4H	mm

Informazioni sull'ordine

Modello: GZ-1×1-13/15

Modalità	Lunghezza d'onda	Tipo di tensione	Modello di controllo	Tipo di fibra	Diametro fibra	Lunghezza fibra	Connettore
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Altro	3=3V 5=5V	L=Latching N=Non-Latching	5=50/125 6=62.5/125 9=9/125 X=Altro	25=250um 90=900um 20=2.0mm 30=3.0mm X=Altro	1=1m 2=1.5m X=Altro	0=Nessuno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Altro

Configurazione pin

Tipo	Percorso Ottico	Azionamento Elettrico	Sensore di Stato
1×1 Non-Latching	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: --	Pin 2-3: Close Pin 3-4: Open	Pin 7-8: Open Pin 8-9: Close P1-P2: V+ -- -- GND: Open Close
1×1 Latching	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: GND	Pin 2-3: Close Pin 3-4: Open	Pin 7-8: Open Pin 8-9: Close P1-P2: V+ GND -- --: Open Close

Percorso Ottico

Disegno Meccanico
