| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-1x1-13/15 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
La fotonica il Co., srl di GEZHI è una fabbrica che pricipalmente producono il modulo di WDM, di DWDM, dell'AWG DWDM di CEx, CWDM, commutatore ottico di WDM del filtro, del commutatore ottico meccanico come 1x1, di multi Manica 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 e 1xN, attrezzatura del commutatore ottico, commutatore ottico di MEMS, MEM VOA, cavo di toppa ottico ecc.

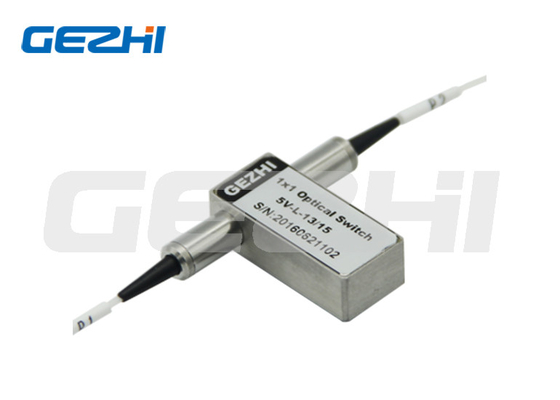

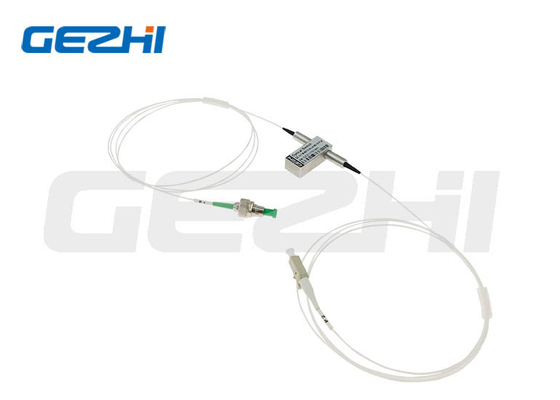

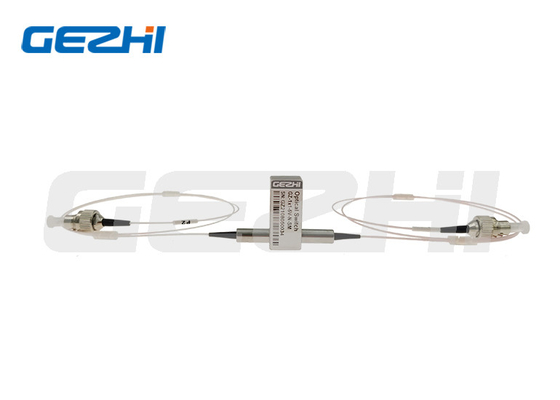

commutatori ottici 1x1
Il commutatore ottico 1x1 è collegato al percorso ottico collegandosi o bloccando il segnale ottico, il prodotto sta controllando dal segnale elettrico commutare il percorso ottico. la progettazione eccellente fa il prodotto presenta i vantaggi di alta stabilità, l'alta affidabilità, con poche perdite, che sono ampiamente usati nella commutazione e nella protezione di ottico
|
Caratteristiche Chiusura a sicurezza intrinseca
Basso costo ineguagliato
Distorsioni ottiche basse Percorso ottico senza a resina epossidica
Alta affidabilità
|
Applicazioni Blocchetto di Manica Configurabile aggiunga/goccia
Monitoraggio di sistema
Strumentazione
|
Specificazione
| Parametri | Specifiche | Unità |
| Lunghezza d'onda di funzionamento | 1260~1620 (MP) | nanometro |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente di lunghezza d'onda | ≤0.25 | dB |
| Perdita dipendente di polarizzazione | ≤0.05 | dB |
| Perdita dipendente di temperatura | ≤0.20 | dB |
| Attenuazione di riflessione | SM≥50 | dB |
| Conversazione trasversale | SM≥55 | dB |
| Tempo del commutatore | ≤8 | spettrografia di massa |
| Ripetibilità | ≤±0.02 | dB |
| Durevolezza | ≥107 | periodi |
| Tensione di funzionamento | 3 o 5 | V |
| Tipo del commutatore | Non chiusura/che chiude | |
| Temperatura di funzionamento | - 20~+70 | ℃ |
| Temperatura di stoccaggio | - 40~+85 | ℃ |
| Potere ottico | ≤500 | Mw |
| Dimensione | 27.0L×12.5W×8.4H | millimetro |
Informazioni di ordine
GZ-1×1-13/15
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Perni
| Tipo | Itinerario ottico | Azionamento elettrico | Sensore dello stato | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Non chiusura | TAGLI | -- | -- | -- | -- | Fine | Apra | Apra | Fine |
| P1-P2 | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
| Chiusura | TAGLI | -- | -- | Terra | -- | Fine | Apra | Apra | Fine |
| P1-P2 | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
Informazioni di ordine
GZ-1×1-13/15
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinerario ottico
Disegno tecnico
Video
|
|
