2x2A Switch ottico meccanico con lunghezza d'onda 1260~1650nm e alimentazione 3V o 5V per basse perdite di inserimento

2x2A Switch ottico meccanico con lunghezza d'onda 1260~1650nm e alimentazione 3V o 5V per basse perdite di inserimento

Marchio:	GEZHI or OEM
Numero di modello:	2x2A-SM-13/15-5N
Moq:	1pc
prezzo:	US$120-US$250
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Applicazione:

OADM configurabile

Voltaggio:

3V o 5V

Lunghezza d'onda:

1510/1530nm

Tempo di garanzia:

3 anni

Porta:

Connettore in fibra:

LC/UPC, LC/APC, SC/UPC ecc.

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

50000PCS al mese

Evidenziare:

commutatore di rete della fibra 2x2A

Commutatore di rete della fibra del connettore dello Sc

commutatore della fibra 2x2A

Descrizione del prodotto

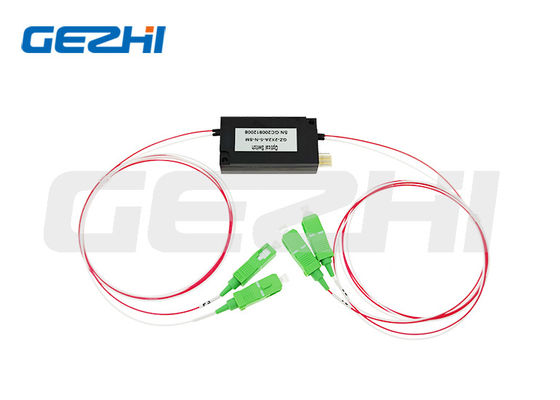

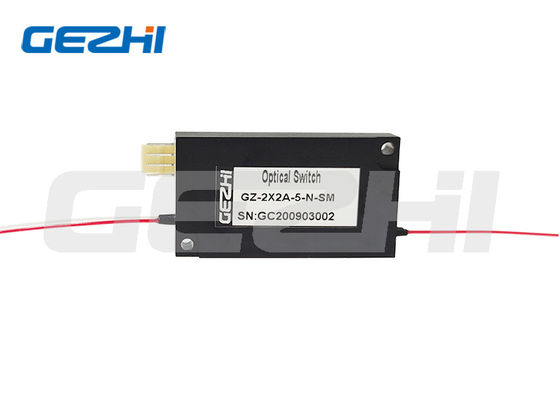

Switch ottico a fibra meccanica passiva 2x2A con connettore SC FC LC ST

Panoramica del prodotto

Lo switch ottico a fibra meccanica di tipo A 2*2 (switch ottico 2X2A) di GEZHI Photonics supporta tutte le lunghezze d'onda da 1260 nm a 1650 nm o lunghezze d'onda multimode da 850 nm. Questo switch ottico ad alte prestazioni offre affidabilità eccezionale, bassa perdita di inserzione, velocità di commutazione rapida e prestazioni bidirezionali. Ideale per reti ottiche, sistemi di protezione, protezione trasmettitore e ricevitore, sistemi di test di rete e applicazioni di strumentazione.

Caratteristiche principali e applicazioni

Caratteristiche

Design compatto con dimensioni ridotte
Breve tempo di commutazione
Funzionamento bidirezionale
Basse distorsioni ottiche
Basso crosstalk
Bassa perdita di inserzione
Ampio intervallo di lunghezze d'onda operative

Applicazioni

R&S in laboratorio
Monitoraggio del sistema
Rete metropolitana
Protezione e ripristino della rete
Strumentazione, test e misurazione

Specifiche tecniche

Parametri	Unità	GZ-FSW-2*2A
Intervallo di lunghezze d'onda	nm	1260～1650
Lunghezza d'onda operativa	nm	1310/1550
Perdita di inserzione	dB	Tip:0.8 Max:1.0
Perdita di ritorno	dB	≥50
Crosstalk	dB	≥60
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Ripetibilità	dB	≤±0.02
Alimentazione	v	3.0 o 5.0
Durata	volte	≥107
Tempo di commutazione	ms	≤8
Potenza di trasmissione	mW	≤500
Temperatura operativa	℃	-20～+70
Temperatura di stoccaggio	℃	-40～+85
Peso	g	25
Dimensioni	mm	(L)55.0(W)26.0(H)10.0

Configurazioni dei pin

Tipo	Stato	Percorso ottico	Azionamento elettrico	Sensore di stato
2*2A	A	P1-P3,P2-P4	Pin 1: V+ Pin 2: GND	Pin 3-4: Aperto
2*2A	B	P1-P4,P2-P3	--	Pin 3-4: Chiuso

Diagrammi del percorso ottico

Stato A

Stato B

Dimensioni del prodotto

Domande frequenti

D1: Posso avere un ordine di campioni? Qual è il tuo MOQ?

R1: Gli ordini di campioni sono benvenuti per testare e verificare la qualità. Non abbiamo una quantità minima d'ordine (MOQ) - sono disponibili campioni da 1 pezzo. Sono accettabili anche campioni misti.

D2: Qual è il tempo di consegna?

R2: Il normale tempo di consegna è di circa 1 settimana. Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante di vendita. Teniamo in stock alcuni prodotti e possiamo spedire entro 1-3 giorni dal ricevimento del pagamento.

D3: Quali sono i termini di pagamento?

R3: I termini di pagamento includono T/T, PayPal, Western Union, pagamento in contanti e ALI.

D4: Qual è il tuo tempo di garanzia?

R4: Garanzia di 3 anni.

D5: Potrei usare il nostro logo, etichetta e confezione?

R5: Sì, forniamo servizi OEM in base alle tue esigenze, incluse etichette personalizzate per prodotti, loghi, numeri di parte, numeri di serie e imballaggi.
