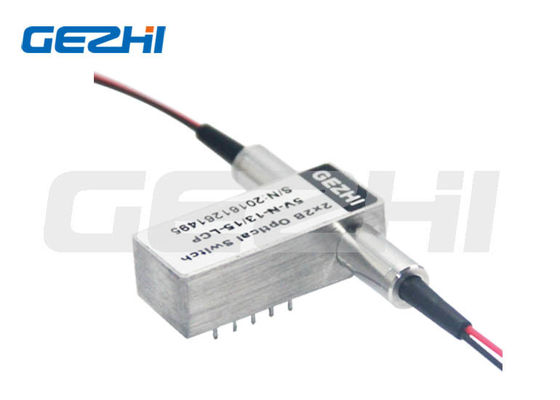

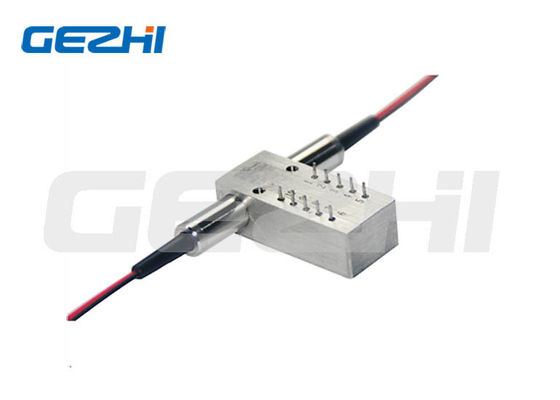

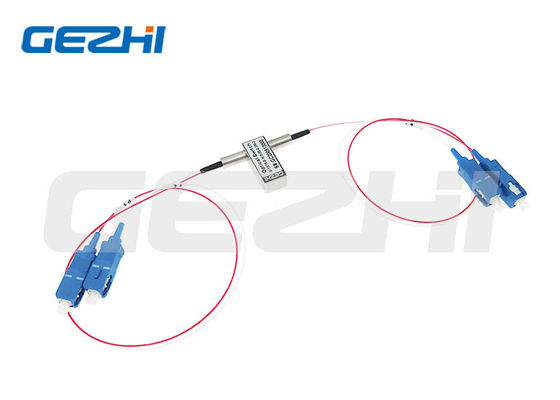

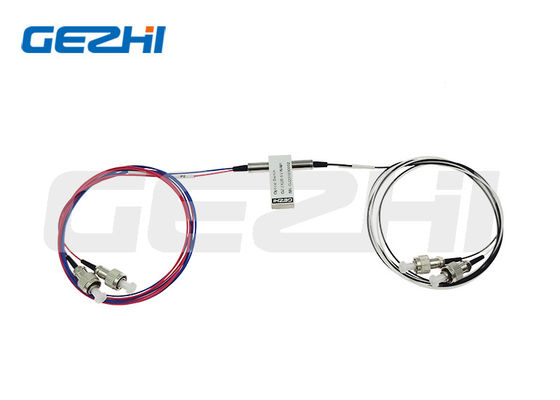

Switch ottico in fibra 3V 2x2B con lunghezza d'onda 1260-1650nm e controllo latching o non-latching

Name: Switch ottico in fibra 3V 2x2B con lunghezza d'onda 1260-1650nm e controllo latching o non-latching
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	2x2B-SM-13/15-5N
Moq:	1PC
prezzo:	US$58-US$85

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Tipo:

Soluzioni FTTX

utilizzo:

Monitor di sistema

Tempo di garanzia:

3 anni

Lunghezza d'onda:

1260-1650nm

Voltaggio:

3V o 5V

Connettore in fibra:

LC/UPC, FC/APC, SC/APC ecc.

Porta:

2x2B

Tipo di controllo:

Blocco o non blocco

Applicazione:

OADM configurabile

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

negoziabile

Evidenziare:

Commutatori ottici della fibra di LC/UPC

commutatori ottici della fibra 3V

Commutatore della fibra di SC/UPC

Descrizione del prodotto

Interruttori in Fibra Ottica 3V 2x2B con LC/UPC LC/APC SC/UPC

Interruttori Ottico-Meccanici Ottici Bypass 2x2

L'interruttore ottico bidirezionale opto-meccanico 2x2B collega i canali ottici reindirizzando 2 segnali ottici in ingresso in 2 fibre di uscita. Questo viene ottenuto utilizzando una configurazione opto-meccanica e attivato tramite un segnale di controllo elettrico. L'interruttore dispone di sensori di posizione elettrici integrati.

Basata su tecnologia a filtro a film sottile che fornisce un metodo robusto per alterare il percorso della luce, questa serie di prodotti ha una configurazione della piattaforma drasticamente semplificata che offre alta affidabilità e basso costo di produzione. Questo nuovo design riduce significativamente la sensibilità di posizione delle parti in movimento, offrendo un'elevata stabilità senza precedenti e un costo basso impareggiabile.

Caratteristiche Principali e Applicazioni

Caratteristiche

Bassa Perdita di Inserzione
Ampio Intervallo di Lunghezze d'onda
Basso Crosstalk
Alta Stabilità, Alta Affidabilità
Senza Epossidico sul Percorso Ottico
Latching e Non-latching

Applicazioni

Commutazione di Rete
Monitoraggio di Sistema
Blocco Canale
Integrazione Modulo e Sistema
Metropolitan Area Network
Protezione e Ripristino di Rete

Parametri Tecnici

Parametri	Unità	GZ-FSW-2*2B
Intervallo Lunghezze d'onda	nm	850±40/1300±40 \| 1260～1650
Lunghezza d'onda Operativa	nm	850/1300 \| 1310/1550
Perdita di Inserzione	dB	Tip:0.8 Max:1.2 \| Tip:0.6 Max:0.8
Perdita di Ritorno	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Ripetibilità	dB	≤±0.02
Alimentazione	v	3.0 o 5.0
Durata	cicli	≥10⁷
Tempo di Commutazione	ms	≤8
Potenza di Trasmissione	mW	≤500
Temperatura Operativa	℃	-20～+70
Temperatura di Stoccaggio	℃	-40～+85
Peso	g	16
Dimensioni	mm	(L)27.0(W)12.0(H)8.2

Configurazione Pin

Parametri	Pin	Azionamento Elettrico	Sensore di Stato
Percorso Ottico 2*2B	Non-latching P1-P3	--	Chiuso \| Aperto \| Aperto \| Chiuso
Percorso Ottico 2*2B	Non-latching P1-P4,P2-P3	V+ \| -- \| -- \| GND	Aperto \| Chiuso \| Chiuso \| Aperto
Percorso Ottico 2*2B	Latching P1-P3	-- \| -- \| GND \| V+	Chiuso \| Aperto \| Aperto \| Chiuso
Percorso Ottico 2*2B	Latching P1-P4 P2-P3	V+ \| GND \| -- \| --	Aperto \| Chiuso \| Chiuso \| Aperto

Diagrammi del Percorso Ottico

Domande Frequenti

D1: Posso avere un ordine di campioni? Qual è il vostro MOQ?

R1: L'ordine di campioni è benvenuto per testare e verificare la qualità. Non abbiamo MOQ, è disponibile un campione da 1 pezzo. Sono accettabili anche campioni misti.

D2: Qual è il tempo di consegna?

R2: Il normale tempo di consegna è di circa 1 settimana. Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante di vendita. Teniamo scorte per alcuni prodotti e potremmo spedire entro 1-3 giorni dal ricevimento del pagamento.

D3: Quali sono i termini di pagamento?

R3: Termini di pagamento: T/T, PayPal, Western Union, pagamento in contanti, ALI ecc.

D4: Qual è il vostro tempo di garanzia?

R4: Garanzia di 3 anni.

D5: Potrei usare il nostro logo, etichetta e confezione?

R5: Sì, forniamo il servizio OEM secondo le vostre esigenze, comprese etichette personalizzate per prodotti, loghi, numeri di parte, numeri di serie e imballaggi.

Tag:

Chiusura del commutatore ottico

commutatori ottici della fibra 1550nm

commutatore di esclusione della fibra 2x2
