3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC

Name: 3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 360.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	2x2B-SM-13/15-5N
Moq:	1PC
prezzo:	Negoziabile

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Tipo:

Soluzioni di FTTx

Uso:

Monitor di sistema

Tempo di garanzia:

3 anni

lunghezza d'onda:

1260-1650nm

Voltaggio:

3V o 5V

Collegamento a fibra:

LC/UPC, FC/APC, SC/APC ecc.

Port:

2x2B

Tipo di controllo:

Blocco o non blocco

Applicazione:

OADM configurabile

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

negoziabile

Evidenziare:

Commutatori ottici della fibra di LC/UPC

commutatori ottici della fibra 3V

Commutatore della fibra di SC/UPC

Descrizione del prodotto

2x2 interruttori ottici di bypass otto-meccanici

L'interruttore bi-direzionale in fibra ottica 2x2B opto-meccanico collega i canali ottici reindirizzando 2 segnali ottici in entrata in 2 fibre di uscita.Questo viene ottenuto utilizzando una configurazione otto-meccanica e attivata tramite un segnale di controllo elettricoL'interruttore ha sensori di posizione elettrici integrati. Basato su una tecnologia di filtro a film sottile che fornisce un metodo robusto per alterare la fascia luminosa.questa serie di prodotti ha una configurazione di piattaforma drasticamente semplificata che offre un'alta affidabilità e bassi costi di produzioneQuesto nuovo design riduce significativamente la sensibilità della posizione della parte in movimento, offrendo una stabilità senza precedenti e un basso costo senza pari.

Caratteristiche:	Applicazioni:
Basse perdite di inserimento	Cambiamento di rete
Ampia gamma di lunghezze d'onda	Monitoraggio del sistema
Basso livello di crosstalk	Blocco del canale
Alta stabilità, alta affidabilità	Modulo e integrazione del sistema
Epoxy-free su percorso ottico	Rete metropolitana
Fabbricazione a partire da prodotti di cui all'allegato 1	Protezione e ripristino della rete

Parametro tecnico

Parametri	Unità	GZ-FSW-2×2B
Intervallo di lunghezza d'onda	nm	850±40/1300±40	1260 ¢ 1650
Lunghezza media di funzionamento	nm	850/1300	1310/1550
Perdita di inserimento	dB	Tipo:0.8 Max:1.2	Tipo:0.6 Max:0.8
Risultato di perdita	dB	MM≥30 SM≥50
Intercettazione	dB	MM≥35 SM≥55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
TDL	dB	≤ 0.25
Ripetibilità	dB	≤ ± 0.02
Fornitore di energia	v	3.0 o 5.0
Durata di vita	tempi	≥107
Orario di cambio	ms	≤ 8
Potenza di trasmissione	mW	≤ 500
Temperatura di funzionamento	°C	-20 ¢ + 70
Temperatura di conservazione	°C	-40+85
Peso	g	16
Dimensione	mm	(L) 27.0×(W) 12.0×(H) 8.2

Pini

Parametri	Pini	Azionamento elettrico				Sensore di stato
2×2B	Percorso ottico	1	5	6	10	2-3	3-4	7-8	8-9
Non chiudendo	P1-P3	- Non lo so.	- Non lo so.	- Non lo so.	- Non lo so.	Chiudi.	Apri	Apri	Chiudi.
Non chiudendo	P1-P4, P2-P3	V+	- Non lo so.	- Non lo so.	GND	Apri	Chiudi.	Chiudi.	Apri
bloccaggio	P1-P3	- Non lo so.	- Non lo so.	GND	V+	Chiudi.	Apri	Apri	Chiudi.
bloccaggio	P1-P4 P2-P3	V+	GND	- Non lo so.	- Non lo so.	Apri	Chiudi.	Chiudi.	Apri

Strada ottica

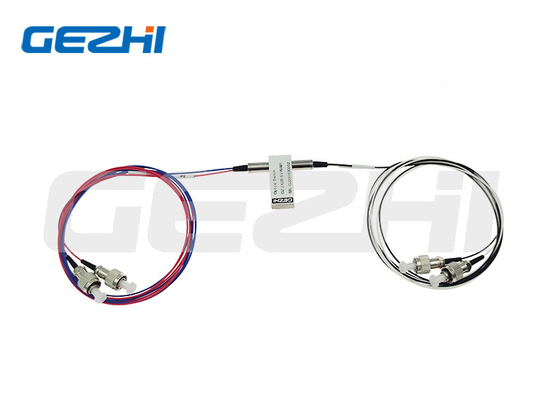

3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC 0

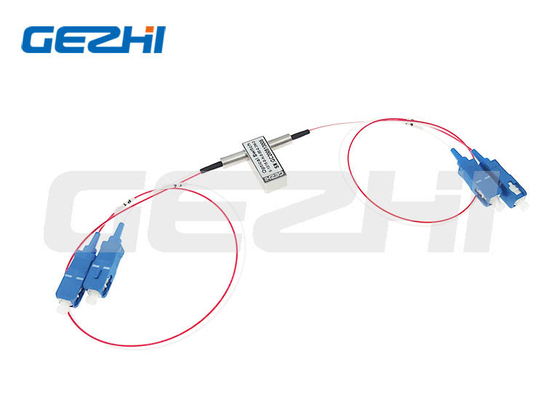

3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC 1

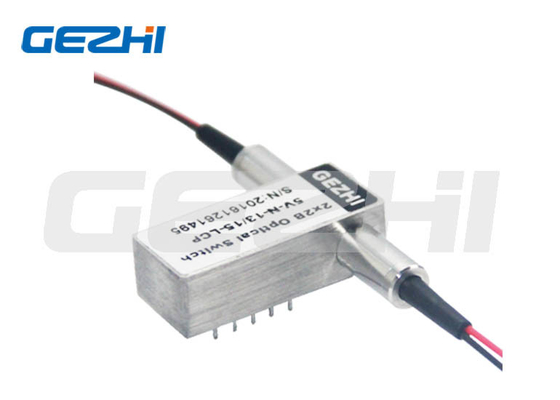

3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC 2

3V 2x2B switch a fibra ottica con LC/UPC LC/APC SC/UPC 3

Domande frequenti

Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?

A1: L'ordine di campione è benvenuto per testare e controllare la qualità.MOQ, campione 1pcs è disponibile.Anche campioni misti sono accettabili.

Q2: Qual è il tempo di consegna?

R2: Il tempo di consegna normale è di circa 1 settimana,Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante commerciale.Ma abbiamo scorte per alcuni prodotti,Potrebbe spedire 1-3 giorni dopo aver ricevuto il pagamento.

Q3:Quali sono i termini di pagamento?

A3: Termine di pagamento: T/T, Paypal,Western Union,pagamento in contanti, ALI ecc.

Q4: Qual è il tempo di garanzia
A4: 3 anni di garanzia.

Q5: Posso usare il nostro logo, etichetta e confezione?
A5: Sì, potremmo fornire il servizio OEM che secondo le vostre esigenze, disegnare prodotti etichetta, logo, PN, SN, pacchetto.
