| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-1x1-13/15 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

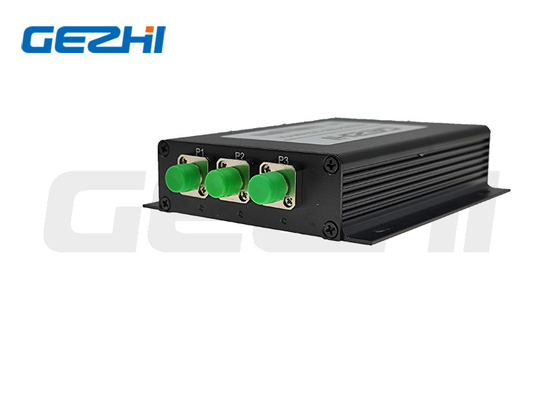

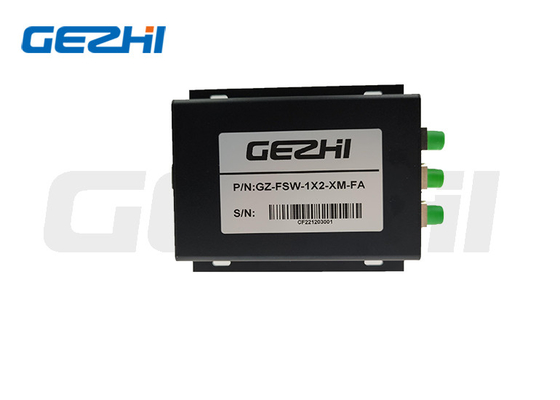

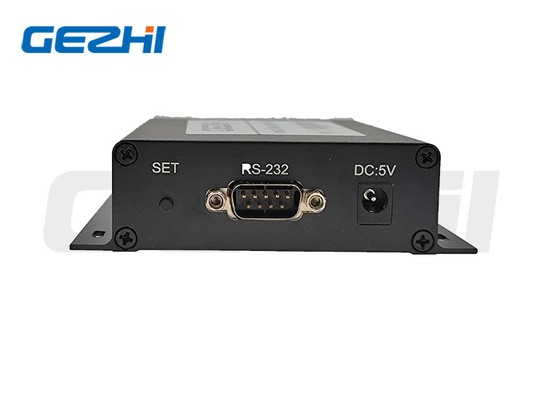

1 * 2 850 / 1260nm Modulo interruttore meccanico in fibra ottica
Interruttori ottici 1x2
Questo interruttore ottico è configurato per tipo 1x2 con tre fibre e due stati checollega i canali ottici reindirizzando un segnale ottico in ingresso in una fibra di uscita selezionata.Funziona con lunghezza d'onda monomodale 1260~1650nm o multimodale 850/1310nm.Questo utilizza una configurazione proprietaria opto-meccanica e attivato tramite un segnale di controllo elettrico.L'interruttore a fibra ottica meccanica GEZHI 1x2 offre un'affidabilità estremamente elevata e una velocità di commutazione rapida, nonché prestazioni bidirezionali.Lo switch meccanico in fibra ottica 1x2 è una vera soluzione di commutazione per applicazioni di rete ottica.
|
Caratteristiche Chiusura fail-safe
Basso costo impareggiabile
Distorsioni ottiche basse Percorso ottico privo di resina epossidica
Alta affidabilità
|
Applicazioni Blocco dei canali Aggiungi/Rilascia configurabile
Monitoraggio del sistema
Strumentazione
|
Specifica
| Parametri | Specifiche | Unità |
| Lunghezza d'onda operativa | 1260~1620(SM) | nm |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente dalla lunghezza d'onda | ≤0,25 | dB |
| Perdita dipendente dalla polarizzazione | ≤0,05 | dB |
| Perdita dipendente dalla temperatura | ≤0,20 | dB |
| Perdita di ritorno | SM≥50 | dB |
| Discorsi incrociati | SM≥55 | dB |
| Cambia tempo | ≤8 | SM |
| Ripetibilità | ≤±0,02 | dB |
| Durata | ≥107 | volte |
| Tensione di funzionamento | 3 o 5 | v |
| Tipo di interruttore | Senza blocco/Con blocco | |
| temperatura di esercizio | －20~＋70 | ℃ |
| Temperatura di conservazione | －40~＋85 | ℃ |
| Potenza ottica | ≤500 | mW |
| Dimensione | 27,0 L × 12,5 L × 8,4 A | mm |
Perni
| Tipo | Percorso ottico | Azionamento elettrico | Sensore di stato | ||||||
| 1×2 | Perno 1 | Perno 5 | Perno 6 | Perno 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Senza blocco | TAGLIO | -- | -- | -- | -- | Vicino | Aprire | Aprire | Vicino |
| P1-P2 | V＋ | -- | -- | GND | Aprire | Vicino | Vicino | Aprire | |
| A scatto | TAGLIO | -- | -- | GND | -- | Vicino | Aprire | Aprire | Vicino |
| P1-P2 | V＋ | GND | -- | -- | Aprire | Vicino | Vicino | Aprire | |
Informazioni sull'ordine
GZ-1×2-13/15
| Modalità | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo di fibra | Diametro fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 13/15=1310/1550nm X=Altri |
3=3V 5=5V |
L=a scatto N=Senza blocco |
5=50/125 6=62,5/125 9=9/125 X=Altri |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Altri |
1=1 m 2=1,5 m X=Altri |
0=Nessuno X=Altri |
Visualizza prodotti simili
Spedizione
FAQ
D1:Posso avere un ordine del campione?Qual è il tuo MOQ?
Video
|
|
