| Brand Name: | GEZHI or OEM |
| Numero di modello: | 96 modulo di Demux del mux dell'AWG DWDM di Manica |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

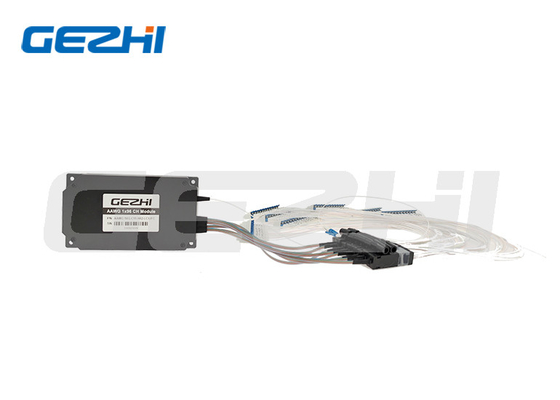

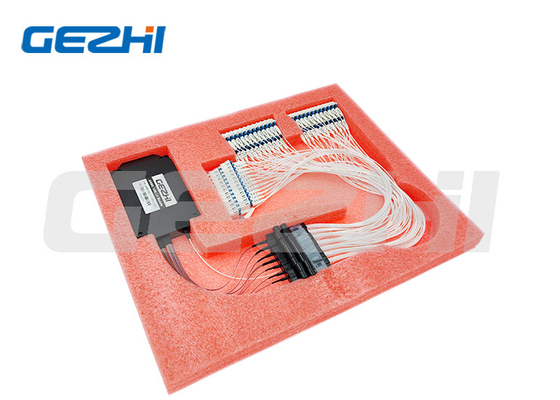

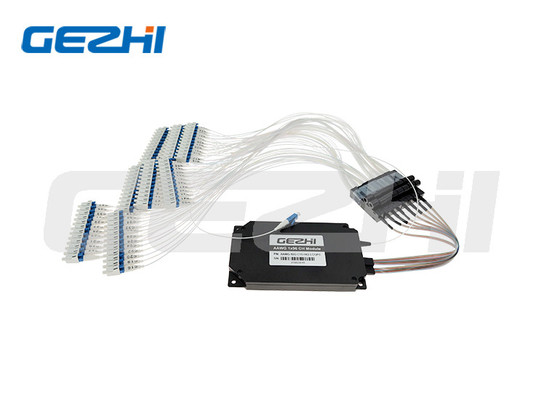

96 modulo di Manica AAWG, grata allineata atermica della guida d'onda per la rete di DWDM
Panoramica del prodotto
L'AWG atermica (AAWG) ha prestazione equivalente all'AWG termica standard (TAWG) ma non richiedere corrente elettrica per stabilizzazione. Possono essere utilizzati come sostituzioni dirette per i filtri dal film sottile (modulo a filtro di DWDM) per gli argomenti dove non c'è nessun potere disponibile, anche adatto per il grado all'aperto delle applicazioni oltre -30 - +70 nelle reti di accesso. L'AWG atermica della fotonica di Gezhi (AAWG) fornisce la prestazione ottica eccellente, l'alta affidabilità, la facilità di trattamento della fibra e la soluzione del risparmio di energia in un pacchetto compatto.
Caratteristiche
PDL basso
Dispersione cromatica bassa
Perdita di inserzione bassa
Telcordia GR-1221-Core si è qualificato
Funzionalità di MUX/DEMUX
La progettazione atermica, corrente elettrica non è richiesta
Pacchetto compatto
Numero multicanale
Applicazioni
Ottico aggiunga/multiplazione di goccia
Percorso di lunghezza d'onda
Trasmissione di DWDM
Parametri tecnici
| Parametro | unità | Cima piana | Gaussiano | Cima piana | Gaussiano |
| Numero dei canali | 16/32/40/48 | 80/88/96 | |||
| Gioco di Manica | Gigahertz | 50 | 50 | ||
| Frequenza di Manica | Thz | Band=1528.773~1547.316 blu | C band=1526.827~1564.679 | ||
| Band=1545.720~1564.679 rosso | |||||
| Accuratezza di lunghezza d'onda | nanometro | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| larghezza di banda 1db | nanometro | >0,18 | >0,12 | >0,18 | >0,12 |
| larghezza di banda 3db | nanometro | >0,28 | >0,20 | >0,28 | >0,20 |
| Perdita di inserzione (passband) | dB | <4> | <3> | <5> | <4> |
| Diafonia a canale adiacente | dB | >27 | >27 | ||
| diafonia Non adiacente del canale | dB | >30 | >30 | ||
| Diafonia totale | dB | >24 | >24 | ||
| Uniformità di perdita di inserzione | dB | <1> | <1> | ||
| Perdita di polarizzazione | dB | <0> | <0> | <0> | <0> |
| Attenuazione di riflessione | dB | >40 | |||
| Dispersione | ps/nm | ±10 | |||
| Temperatura di funzionamento | ºC | -20~70 | |||
| Dimensione (lunghezza * larghezza * altezza) | millimetro | 120*70*12.3 | 130*90*11.3 | ||
|
|
